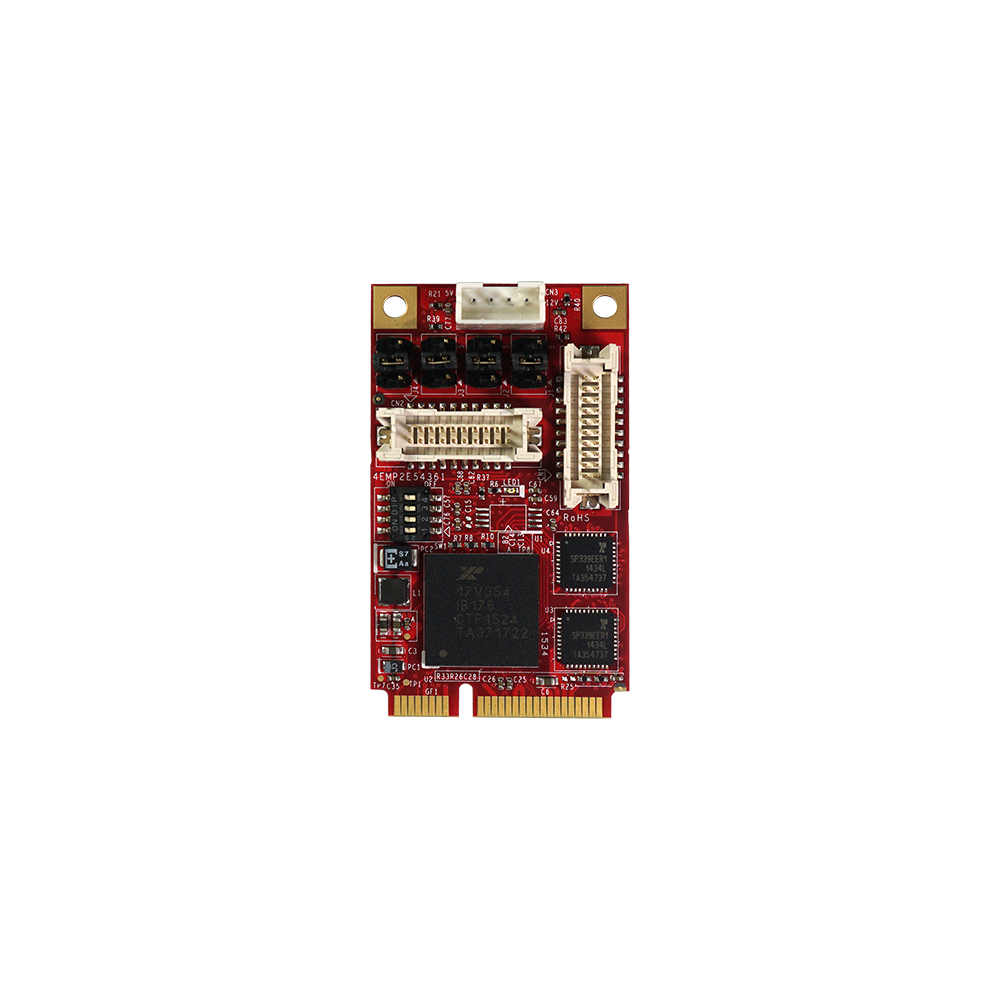

mPCIe 转四通道 RS-232 / 422 / 485 模块
EMP2-X404
特点
- 符合 PCIe 2.0 规范，可透过软体设定 RS-232 / 422 / 485 模式
- 提供 4800 至 3Mbps 串行数据传输速率（RS-232 最高为 921.6Kbps），兼容 16C550 标准，具备 256 字节 FIFO
- 支援完整 RS-232 功能，并配备 DB9 连接器
- 无需子板设计，有效降低机械干扰风险
- 可通过 DIP 开关设置终端电阻
- 透过跳线切换 RI / 5V / 12V 输出
- 具备静电放电保护电路，防止系统毁损

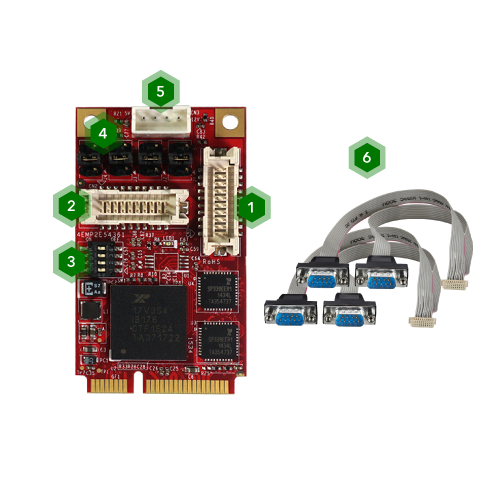

接口配置
- 1连接器端口 1、2
- 2连接器端口 3、4
- 3终端电阻 DIP 开关
- 4电源输出专用跳线
- 5电源输入连接器
- 625 厘米 DB9 线缆
为卓越性能而打造
EMP2-X404 是一款符合 PCIe 2.0 规范的扩充卡，支援 RS-232 / 422 / 485 模式设定，资料传输速率范围为 4800 至 3Mbps（RS-232 最高为 921.6Kbps），内建 256 字节 FIFO。
EMP2-X404 模块可在 -40°C 至 85°C 的工业级温度内稳定运作，并透过 DB9 连接器提供完整 RS-232 功能。无需子板设计，可有效降低机械干扰，并透过 DIP 开关控制终端电阻，RI / 5V / 12V 输出可透过跳线切换。内建静电放电（ESD）保护机制，防止系统毁损。EMP2-X404 採用 30μ” 金手指，提供 3 年质保，由宜鼎台湾製造，确保可靠稳定效能。
探索多元应用场景与成功实例
交通运输
我们的解决方案为电动汽车、公交、地铁等运输服务提供全方位支持，提升其安全性、运营效率和管理效率。
工业/嵌入式系统
专为极端环境设计，我们的产品具备高耐用性，满足工业自动化与嵌入式系统的严苛需求。
工业自动化
通过智能化产品提升系统运行效能，在工业应用场景中实现高精度数据治理与持续性运行保障。
规格表
| Model Name | EMP2-X404 |
|---|---|
| Module Type | mPCIe to four RS-232 / 422 / 485 Module |
| Form Factor | mPCIe |
| Function | Serial |
| Input I/F | PCI Express 2.0 x1 |
| Output I/F | RS-232, RS-422, RS-485 |
| Output Port | 4 |
| Output Connector | DB-9 |
| Max. Power Consumption | 0.5W (3.3V x 150mA) |
| Dimension (W x L x H/mm) | 30 x 50.9 x 8 |
| Temperature | Operation : W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : XP (32 bit), 7 (32 / 64 bit), 8 / 8.1 (32 / 64 bit), 10, and above version, WES7, CE7.0 Linux : Kernel 2.6.x and above. |
| Warranty | 3 Years |
| Notes | Innodisk can provide Linux source for modification. |
产品料号
| 型号 | 简介 |
| EMP2-X404-W1 | mPCIe to Four RS232 / 422 / 485 Module / Wide Temperature |
