mPCIe 转四通道隔离式 RS-485 模块
EMP2-X4S1
特点
- 符合 PCI Express 2.0 规范
- 提供 4800 至 3Mbps 串行数据传输速率，兼容 16C550 标准，具备 256 字节 FIFO
- 支援端口至计算机隔离，符合 IEC 60950-1 : 2005 + A1 : 2009 + A2 : 2013 2.5kV 高压测试保护标准
- 符合 EN61000-4-2 静电放电标准：空气放电 15kV、接触放电 8kV
- 透过开关设定终端电阻
- 支援工业级温度范围（-40°C 至 85°C）
- 採用 30μ” 金手指，提供 3 年质保

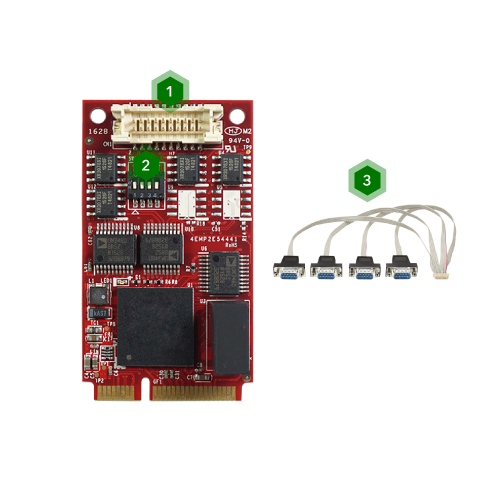

接口配置
- 1连接器端口 1、2、3、4
- 2终端电阻 DIP 开关
- 325 厘米 DB9 线缆
为卓越性能而打造
EMP2-X4S1 是一款高效能 PCI-Express 扩充卡，符合 PCI-Express 2.0 规范，支援 4800 至 3Mbps 串行数据传输速率，兼容 16C550 标准，内建 256 字节 FIFO，提供高效数据处理能力。
本产品具备端口至计算机隔离功能，确保系统安全，并符合 IEC 60950-1 : 2005 + A1 : 2009 + A2 : 2013 高压测试（HiPOT）标准，提供 2.5kV 保护机制。此外，符合 EN61000-4-2 静电放电（ESD）标准，具备 15kV 空气放电与 8kV 接触放电防护，提供优异的静电保护能力。
该扩充卡配备终端电阻设定，可透过开关调整；适用于工业环境，可在 -40°C 至 85°C 的工业级温度范围内稳定运行。採用 30μ” 金手指，提供 3 年质保，是一款专为工业应用设计的可靠耐用解决方案。
探索多元应用场景与成功实例
交通运输
我们的解决方案为电动汽车、公交、地铁等运输服务提供全方位支持，提升其安全性、运营效率和管理效率。
工业/嵌入式系统
专为极端环境设计，我们的产品具备高耐用性，满足工业自动化与嵌入式系统的严苛需求。
工业自动化
通过智能化产品提升系统运行效能，在工业应用场景中实现高精度数据治理与持续性运行保障。
精选资源
| Model Name | EMP2-X4S1 |
|---|---|
| Module Type | mPCIe to Four Isolated RS-485 Module |
| Form Factor | mPCIe |
| Function | Serial |
| Input I/F | PCI Express 2.0 x1 |
| Output I/F | RS-485 |
| Output Port | 4 |
| Output Connector | DB-9 |
| Max. Power Consumption | 0.46W (3.3V x 140mA) |
| Dimension (W x L x H/mm) | 30 x 50.9 x 12.55 |
| Temperature | Operation : W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : XP (32 bit), 7 (32 / 64 bit), 8 / 8.1 (32 / 64 bit), 10, and above version, WES7, CE7.0 Linux : Kernel 2.6.x and above |
| Warranty | 3 Years |
| Notes | Innodisk can provide Linux source for modification. |
产品料号
| 型号 | 简介 |
| EMP2-X4S1-W1 | mPCIe to Four Isolated RS-485 Module / Wide Temperature |
