Serial

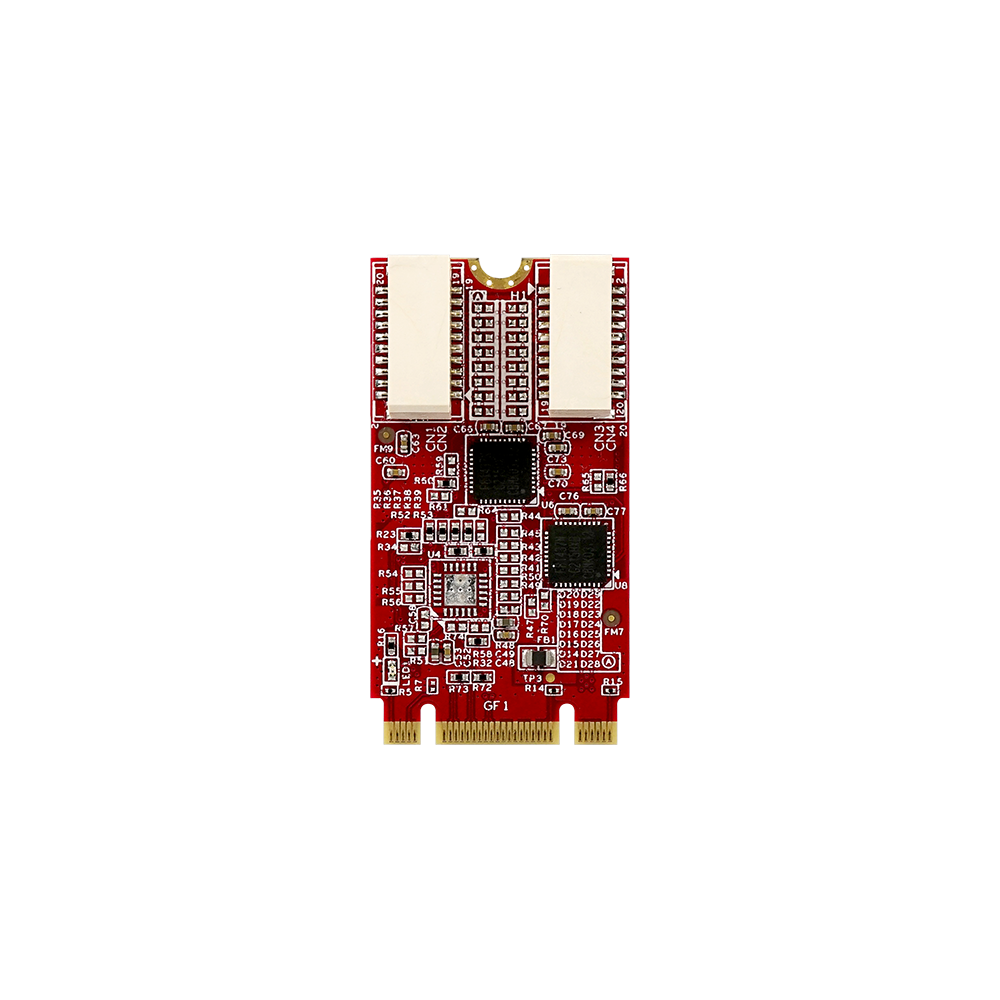

M.2 2242 转四通道 RS-232 模块
EGP2-X403
提供
- 4800bps 至 921.6Kbps 的串行数据传输速率
特点
- 符合 PCI Express 1.1 规范
- 兼容 16C550 / 16C650 / 16C750 / 16C850 / 16C950 标准，具备 128 字节 FIFO
- 支持完整 RS-232 功能并配备 DB9 连接器，可选配垂直或水平连接器
- 符合 EN 61000-4-2 静电放电标准：空气放电 15kV，接触放电 8kV
- 工作温度：-40°C 至 +85°C

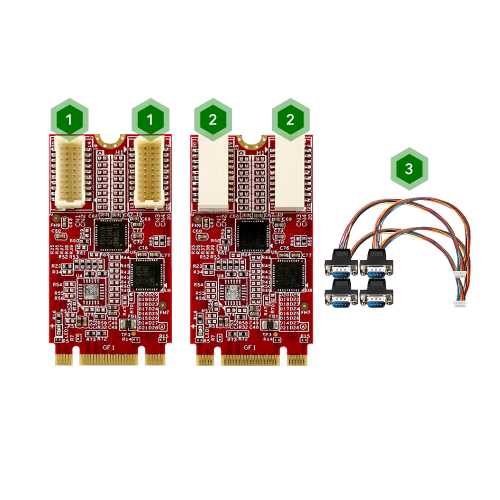

接口配置
- 1垂直安装连接器（EGP2-X403-W1）
- 2水平安装连接器（EGP2-X403-W2）
- 325 厘米 DB9 线缆
为卓越性能而打造
满足传统及工业设备需求，宜鼎 M.2 2242 四端口 RS-232 模块提供 4个 RS-232 连接端口，可无缝扩展连接各种工业设备，帮助用户简化工业环境中的数据传输与通信流程。
稳定高效
- 数据传输速率：支持 4800bps 至 921.6Kbps
- 可选配连接器：垂直或水平安装
- 宽温设计：支持 -40°C 至 +85°C
- 静电放电测试：符合 EN 61000-4-2 标准（空气放电 15kV，接触放电 8kV）
探索多元应用场景与成功实例
交通运输
为各式运输服务，实现更安全、高效的运作与管理。
工业自动化
通过持续性运行保障技术提升系统运行效能。
智能制造
提高管理效率和生产能力。
零售
助力智能零售系统，实现精准库存管控与收银系统无缝协同。
规格表
| Model Name | EGP2-X403 |
|---|---|
| Module Type | M.2 to Four RS-232 Module |
| Form Factor | M.2 2242 B+M Key |
| Function | Serial |
| Input I/F | PCI Express 1.1 x1 |
| Output I/F | RS-232 |
| Output Port | 4 |
| Output Connector | DB-9 |
| Max. Power Consumption | 1.656W (3.3V, 502mA) |
| Dimension (W x L x H/mm) | Vertical : 22 x 42 x 6.83 Horizontal : 22 x 42 x 7.93 |
| Temperature | Operation : S/T 0°C ~ 70°C；W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : 7, 10, and above version Linux : Kernel v2.6.8 and above |
| Warranty | 3 Years |
| Notes | -- |
产品料号
| 型号 | 简介 |
| EGP2-X403-W1 | M.2 2242 to Four RS-232 Module, Vertical Connector / Wide Temperature |
| EGP2-X403-W2 | M.2 2242 to Four RS-232 Module, Horizontal Connector / Wide Temperature |
