Serial
mPCIe 转八通道 RS-232 / 422 / 485 模块
EMP2-X801
特点
- 符合 PCIe 2.0 规范，可透过软体设定 RS-232 / 422 / 485 模式
- 提供 4800 至 3Mbps 串行数据传输速率（RS-232 最高为 921.6Kbps），兼容 16C550 标准，具备 256 字节 FIFO
- 支持工业级温度范围（-40°C 至 85°C）

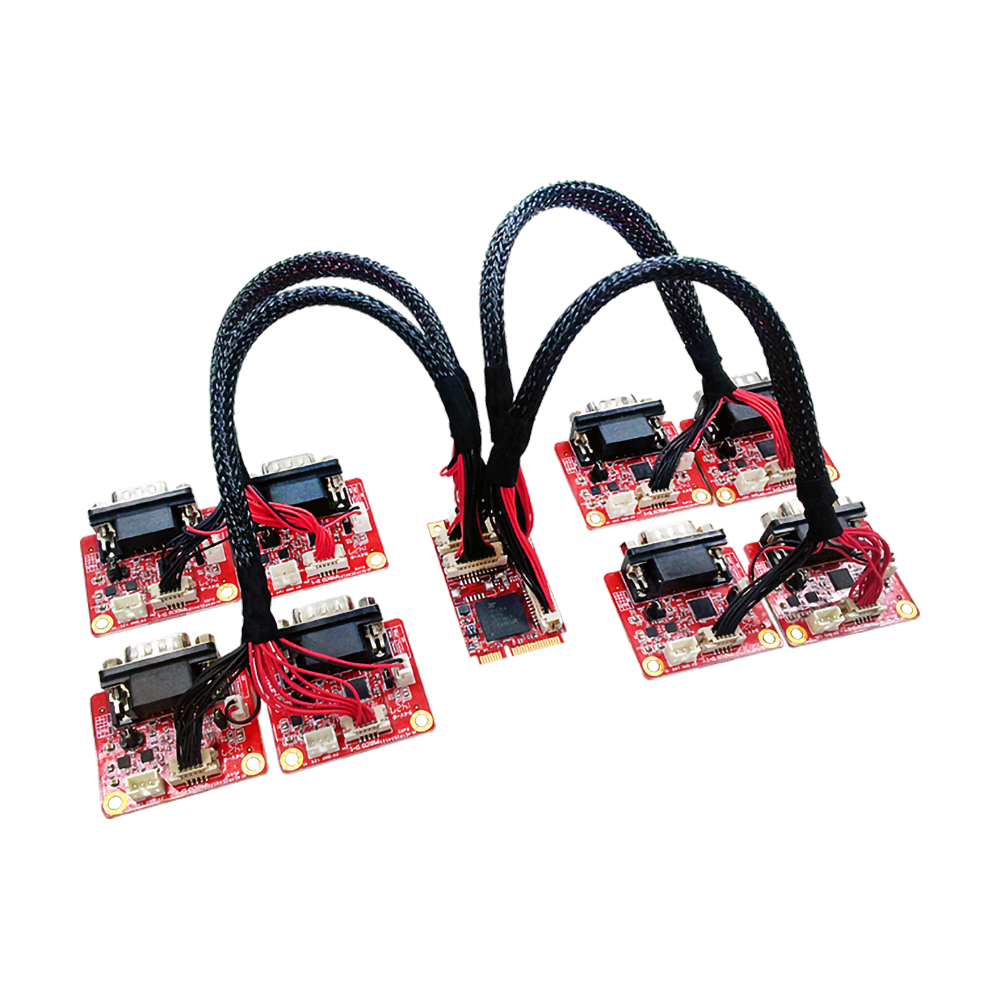

- 採用弹性设计，配备线缆与 8 个子板（搭载 DB-9 连接器）
- 可透过子板上的跳线设定终端电阻及 5V / 12V 输出
- 具备静电放电保护电路，防止系统毁损

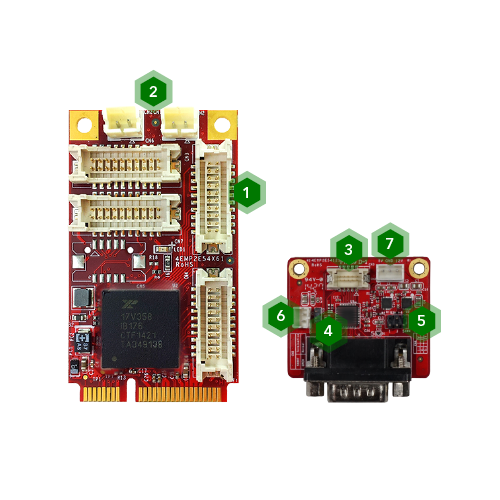

接口配置
- 1RS-232 / 422 / 485 连接器
- 2子板电源接口
- 3线缆连接器
- 4终端电阻
- 55V / 12V / RI 选择
- 6电源供应
- 75V / 12V 电源输入
为卓越性能而打造
EMP2-X801 是一款符合 PCIe 2.0 规范的扩充卡，支援RS-232 / 422 / 485 模式设定，数据传输速率范围为 4800 至 3Mbps（RS-232 最高为 921.6Kbps），内建 256 字节 FIFO。
本产品支援工业级温度（-40°C 至 85°C），并配备 8 埠子板（DB-9 连接器），提供弹性设计。该卡具备终端电阻和 5V / 12V 输出之跳线设定，并内建静电放电（ESD）保护机制，防止系统毁损。採用 30μ” 金手指，提供 3 年质保，由宜鼎台湾製造，确保可靠稳定效能。
探索多元应用场景与成功实例
交通运输
我们的解决方案为电动汽车、公交、地铁等运输服务提供全方位支持，提升其安全性、运营效率和管理效率。
工业/嵌入式系统
专为极端环境设计，我们的产品具备高耐用性，满足工业自动化与嵌入式系统的严苛需求。
工业自动化
通过持续性运行保障技术提升系统运行效能。
规格表
| Model Name | EMP2-X801 |
|---|---|
| Module Type | mPCIe to Eight RS-232 / 422 / 485 Module |
| Form Factor | mPCIe |
| Function | Serial |
| Input I/F | PCI Express 2.0 x1 |
| Output I/F | RS-232, RS-422, RS-485 |
| Output Port | 8 |
| Output Connector | DB-9 |
| Max. Power Consumption | 0.478W (3.3V x 145mA) |
| Dimension (W x L x H/mm) | 30 x 50.9 x 8.45 |
| Temperature | Operation : W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : XP (32 bit), 7 (32 / 64 bit), 8 / 8.1 (32 / 64 bit), 10, and above version, WES7, CE7.0 Linux : Kernel 2.6.x and above |
| Warranty | 3 Years |
| Notes | Innodisk can provide Linux source for modification. |
产品料号
| 型号 | 简介 |
| EMP2-X801-W1 | mPCIe to Eight RS-232 / 422 / 485 Module / Wide Temperature |
