Serial
mPCIe 转双通道 RS422 / 485 模块
EMP2-X202
特点
- 符合 Mini PCIe 2.0 规范，可透过开关设定 RS-422 / 485 模组卡，支援 485HD（半双工）与 485FD（全双工）
- 提供 4800 至 3Mbps 串行数据传输速率，兼容 16C550 标准，具备 256 字节 FIFO
- 支援工业级温度范围（-40°C 至 85°C）
- 配置 DB-9 连接器和线缆，提供灵活设计
- 可透过跳线设定终端电阻
- 具备最高 15KV 之静电放电保护电路，防止系统毁损

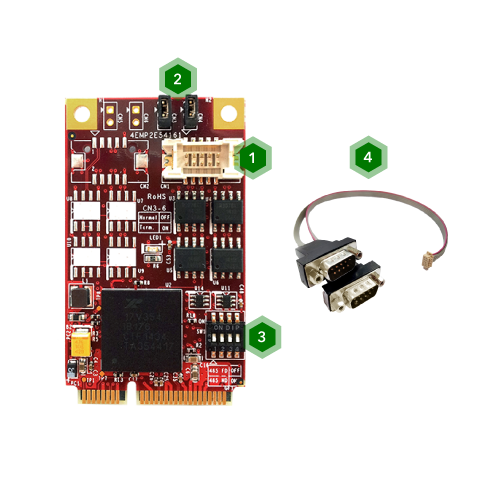

接口配置
- 1连接器端口 1、2
- 2终端电阻连接端口 1、2 专用跳线
- 3RS-422 / 485 切换开关
- 425 厘米 DB9 线缆
为卓越性能而打造
EMP2-X202 是一款 Mini PCIe 2.0 RS-422 / 485 模块，支援 485HD（半双工）和 485FD（全双工）模式。提供 4800 bps 至 3 Mbps 的数据传输速率，具备 15kV 静电放电（ESD）保护，并可在 -40°C 至 85°C 温度范围内稳定运作。
本产品搭载 DB-9 连接器、可透过跳线配置的终端电阻，採用 30μ” 金手指，提供 3 年质保。由宜鼎台湾製造，确保可靠稳定效能。
探索多元应用场景与成功实例
交通运输
为各式运输服务，实现更安全、高效的运作与管理。
工业/嵌入式系统
专为极端环境设计，我们的产品具备高耐用性，满足工业自动化与嵌入式系统的严苛需求。
工业自动化
通过持续性运行保障技术提升系统运行效能。
规格表
| Model Name | EMP2-X202 |
|---|---|
| Module Type | mPCIe to Dual RS422 / 485 Module |
| Form Factor | mPCIe |
| Function | Serial |
| Input I/F | PCI Express 2.0 x1 |
| Output I/F | RS-422, RS-485 |
| Output Port | 2 |
| Output Connector | DB-9 |
| Max. Power Consumption | 0.33W (3.3V x 100mA) |
| Dimension (W x L x H/mm) | 30 x 50.9 x 8.25 |
| Temperature | Operation : W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : XP (32 bit), 7 (32 / 64 bit), 8 / 8.1 (32 / 64 bit), 10, and above version, WES7, CE7.0 Linux : Kernel 2.6.x and above |
| Warranty | 3 Years |
| Notes | Innodisk can provide Linux source for modification. |
产品料号
| 型号 | 简介 |
| EMP2-X202-W1 | mPCIe to Dual x RS-422 / 485 Module / Wide Temperature |
