Serial

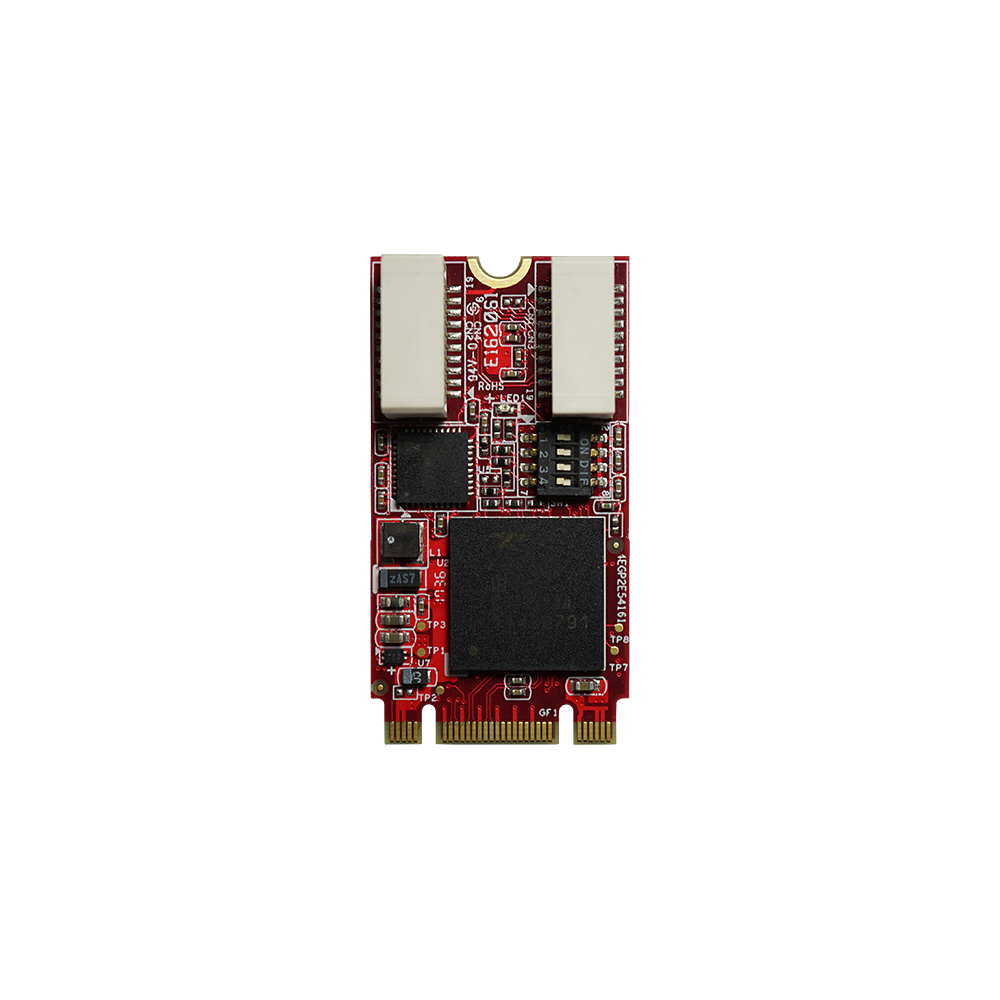

M.2 轉四通道 RS-232 / 422 / 485 模块
EGP2-X401
特点
- 符合 PCI Express 2.0 规范
- 可透过软件设定 RS-232 / 422 / 485 模式
- 提供 4800 至 3Mbps 串行数据传输速率（RS-232 最高为 921.6Kbps），兼容 16C550 标准，具备 256 字节 FIFO
- 可选配垂直或水平连接器
- 支援完整 RS-232 功能并配备 DB9 连接器
- 透过 DIP 开关启用 / 停用终端电阻
- 符合 EN61000-4-2 静电放电标准：空气放电 15kV、接触放电 8kV

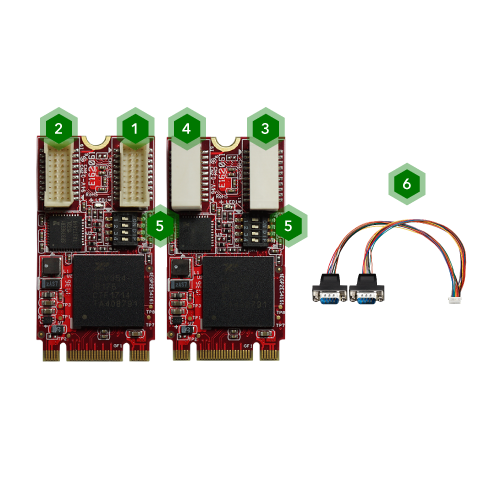

接口配置
- 1垂直连接器端口 4、1
- 2垂直连接器端口 2、3
- 3水平连接器端口 4、1
- 4水平连接器端口 2、3
- 5终端电阻 DIP 开关
- 625 厘米 DB9 线缆
为卓越性能而打造
EGP2-X401 是符合 PCIe 2.0 规范的串行通信模块，支持 RS-232 / 422 / 485 模式，可经由软件进行设定。提供最高 3 Mbps 的数据传输速率（RS-232 可达到 921.6 Kbps），兼容 16C550 标准，内置 256 字节 FIFO。搭载以 DIP 开关启用的终端电阻器和 DB9 连接器，可确保多项功能运作。
专为工业应用设计，本产品支援 -40°C 至 85°C 的温度范围，符合 EN61000-4-2 静电放电（ESD）保护标准（空气放电 15kV，接触放电 8kV），内建 30µ" 金手指，提供 3 年质保。
探索多元应用场景与成功实例
交通运输
我们的解决方案为电动汽车、公交、地铁等运输服务提供全方位支持，提升其安全性、运营效率和管理效率。
工业/嵌入式系统
专为极端环境设计，我们的产品具备高耐用性，满足工业自动化与嵌入式系统的严苛需求。
工业自动化
通过智能化产品提升系统运行效能，在工业应用场景中实现高精度数据治理与持续性运行保障。
规格表
| Model Name | EGP2-X401 |
|---|---|
| Module Type | M.2 to Four RS-232 / 422 / 485 Module |
| Form Factor | M.2 2242 B+M Key |
| Function | Serial |
| Input I/F | PCI Express 2.0 x1 |
| Output I/F | RS-232, RS-422, RS-485 |
| Output Port | 4 |
| Output Connector | DB-9 |
| Max. Power Consumption | 0.58W (3.3V x 176mA) |
| Dimension (W x L x H/mm) | Vertical: 22 x 42 x 6.45 Horizontal: 22 x 42 x 7.65 |
| Temperature | Operation : W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : XP (32 bit), 7 (32 / 64 bit), 8 / 8.1 (32 / 64 bit), 10, and above version, WES7, CE7.0 Linux : Kernel 2.6.x and above |
| Warranty | 3 Years |
| Notes | Innodisk can provide Linux source for modification. |
产品料号
| 型号 | 简介 |
| EGP2-X401-W1 | M.2 to Four RS-232 / 422 / 485 Module, Vertical Connector / Wide Temperature |
| EGP2-X401-W2 | M.2 to Four RS-232 / 422 / 485 Module, Horizontal Connector / Wide Temperature |
