Serial

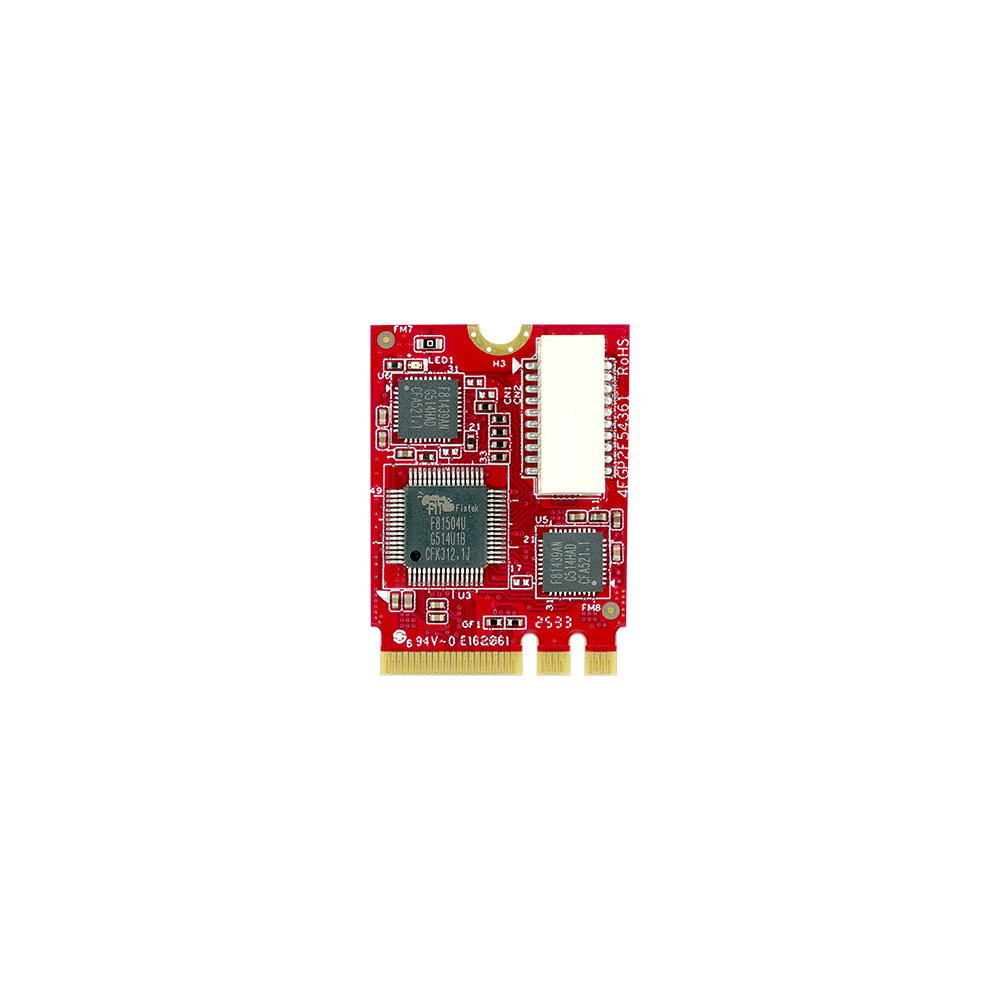

M.2 2230 转双通道 RS232/422/485 模块
EGP2-X201
提供
- 符合 PCI-Express 规范 Rev. 2.0
- 可选配垂直或水平连接器
- 支援完整 RS-232 功能并配备 DB9 连接器
- 透过 DIP 开关启用 / 停用终端电阻
特点
- RS-232 / 422 / 485 模式 可由 软体设定切换
- 支援 4800 至 3Mbps 的序列传输速率（RS-232 为 最高 921.6Kbps 相容 16C550，具备 256 位元组 FIFO 缓冲区
- 符合 EN61000-4-2 静电放电标准：空气放电 15kV、接触放电 8kV

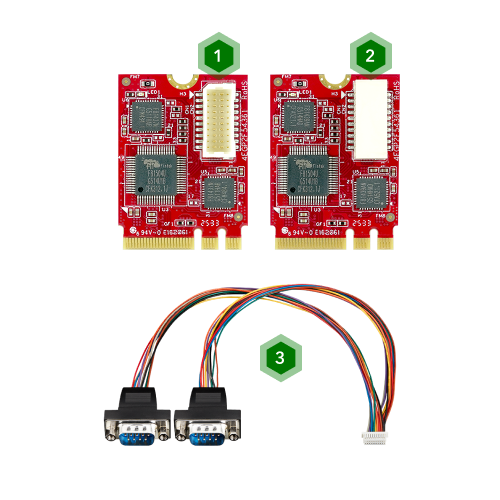

接口配置
- 1垂直连接器端口
- 2水平连接器端口
- 325公分 DB9线缆
为卓越性能而打造
宜鼎 EGP2-X201 为一款 M.2 2230 模组，提供 2 个 RS-232/RS-422/RS-485 连接埠，可无缝连接各类传统及工业设备。相容于 PCI Express Base 1.1 规范，并支援 4800bps 至 921 的串列资料传输率。
专为工业应用设计，本产品支援 -40°C 至 85°C 的温度范围，内建 採用 30μ” 金手指，提供 3 年保固，由宜鼎台湾製造，确保可靠稳定效能。
探索多元应用场景与成功实例
工业/嵌入式系统
专为极端环境设计，我们的产品具备高耐用性，满足工业自动化与嵌入式系统的严苛需求。
工业自动化
通过智能化产品提升系统运行效能，在工业应用场景中实现高精度数据治理与持续性运行保障。
规格表
| Model Name | EGP2-X201 |
|---|---|
| Module Type | M.2 to dual x RS-232 / 422 / 485 Module |
| Function | Serial |
| Input I/F | PCI Express 1.1 x1 |
| Output I/F | RS-232, RS-422, RS-485 |
| Output Port | 2 |
| Output Connector | DB-9 |
| Max. Power Consumption | 0.81W (3.3V x 245.4mA) |
| Dimension (W x L x H/mm) | Vertical : 22 x 30 x 5.7 Horizontal : 22 x 30 x 6.85 |
| Temperature | Operation : W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : XP (32 bit), 7 (32 / 64 bit), 8 / 8.1 (32 / 64 bit), 10, and above version, WES7, CE7.0 Linux : Kernel 2.6.x and above |
| Warranty | 3 Years |
| Notes | -- |
产品料号
| 型号 | 简介 |
| EGP2-X201-W1 | M.2 to dual x RS232/422/485 module, Vertical Connector/ Wide Temperature |
| EGP2-X201-W2 | M.2 to dual x RS232/422/485 module, Horizontal Connector/ Wide Temperature |
