M.2 2280 转单通道 10GbE LAN 模块
EGPL-T103
搭载
Intel E610-XAT 以太网控制器
特点
- 功耗最低、体积最小的 10GbE 网络扩展解决方案
- 采用高速屏蔽电缆的微型子板设计
- 符合 EN61000-4-2 静电放电标准：空气放电 15kV，接触放电 8kV
- 支持 DPDK 25.07 及 PTP 精确时间协议
- 支持 SR-IOV，最高可具备 16 个虚拟功能（VF）
- 工作温度：0°C ~ 70°C (Ta)

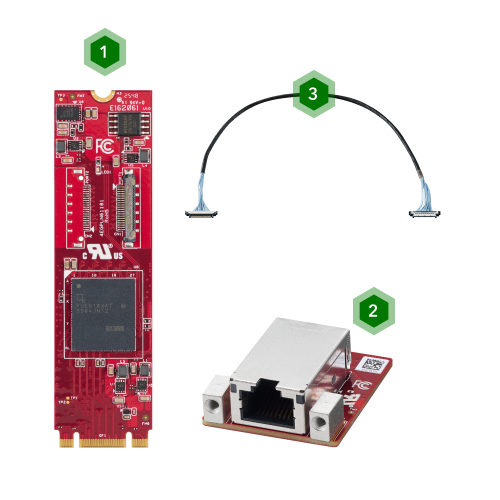

接口配置
- 1LAN 接口

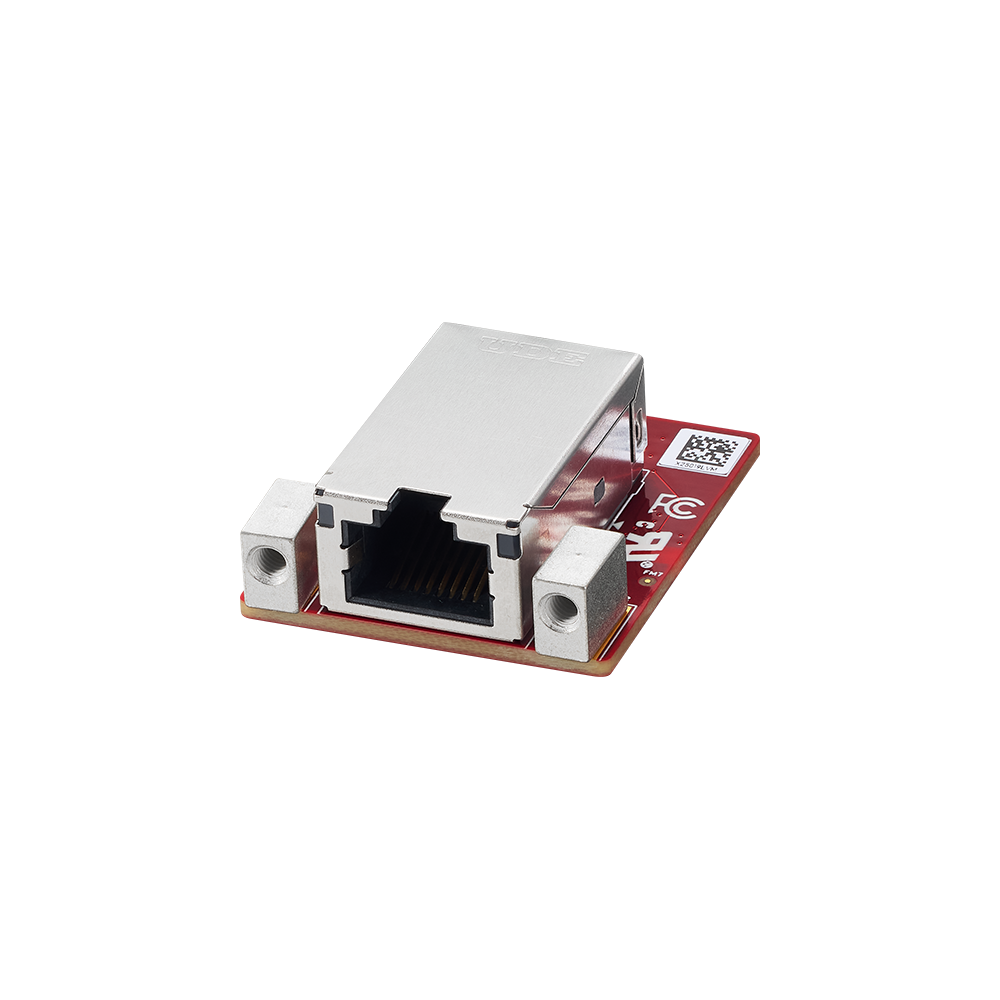

- 2RJ45 接口 (子板)
- 325 厘米高速同轴电缆
宜鼎 EGPL-T103 10GbE 高速 LAN 模块，是一款极致紧凑的 M.2 2280 转单通道网络解决方案。通过高性能控制器，该模块提供高吞吐量、低延迟的网络传输，并支持 DPDK、PTP 与 SR-IOV 技术，可显著加速数据密集型工作负载。
凭借创新的子母板架构，该模块可灵活整合至各种系统设计，并适用于空间受限的边缘环境。结合工业级可靠性与出色性能，EGPL-T103 赋能下一代边缘 AI、智能制造、AGV/AMR 及高速数据聚合等多种应用。

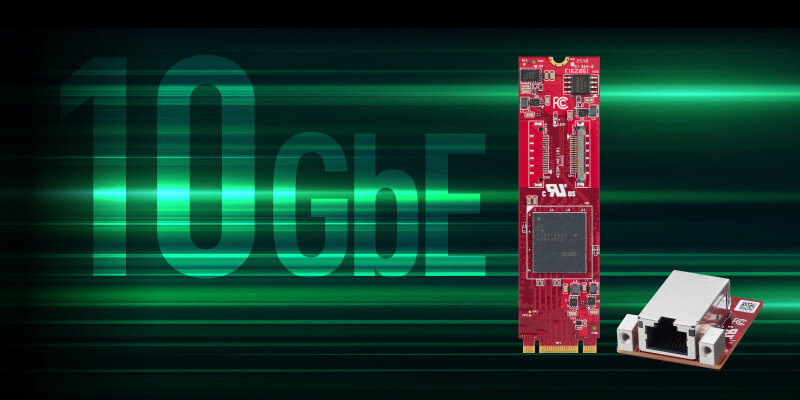

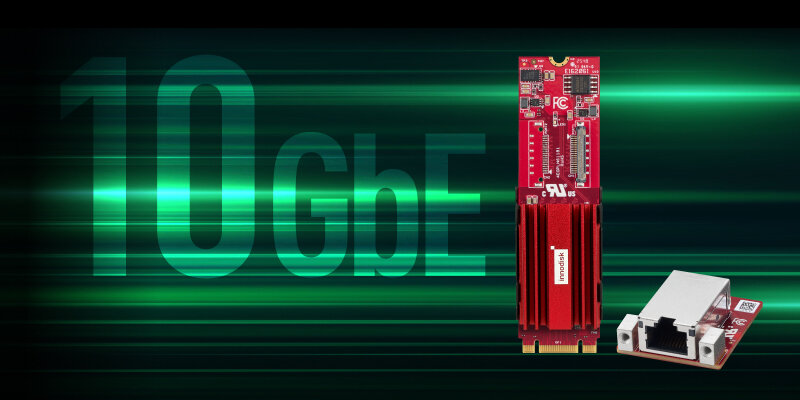

极速联网，释放性能
该款 LAN 模块搭载先进的 Intel E610-XAT 控制器，具备高吞吐量、低延迟的 10GbE 卓越联网能力。全面支持 DPDK、PTP 与 SR-IOV 技术，确保在处理数据密集型或要求低延迟的工作负载时，可充分发挥性能。

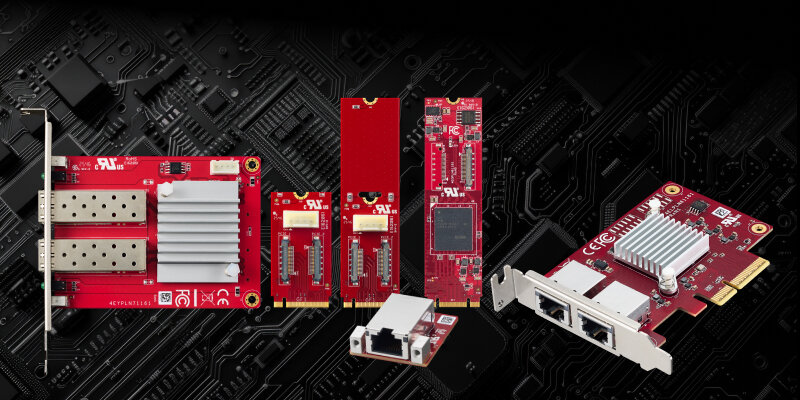

弹性设计，实现快速部署

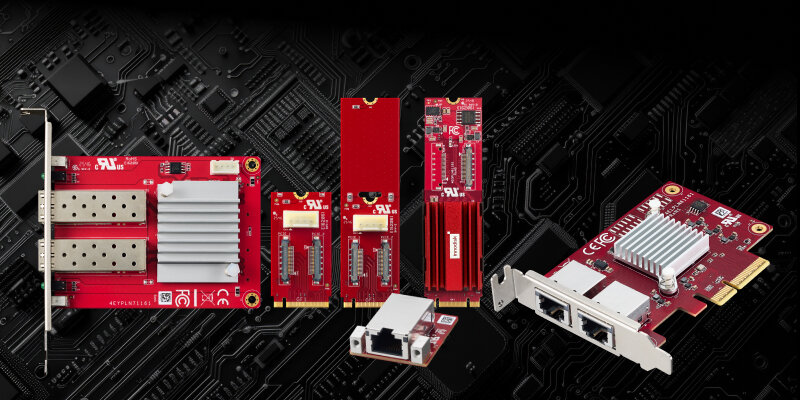

宜鼎 10GbE LAN 模块全系列提供 M.2 2242、M.2 2280 及 PCIe 矮版 (Low-profile) 等多种规格，使企业无需投入高昂成本重新设计系统。通过其紧凑尺寸，即使在空间受限的设备中，也可快速实现网络升级。

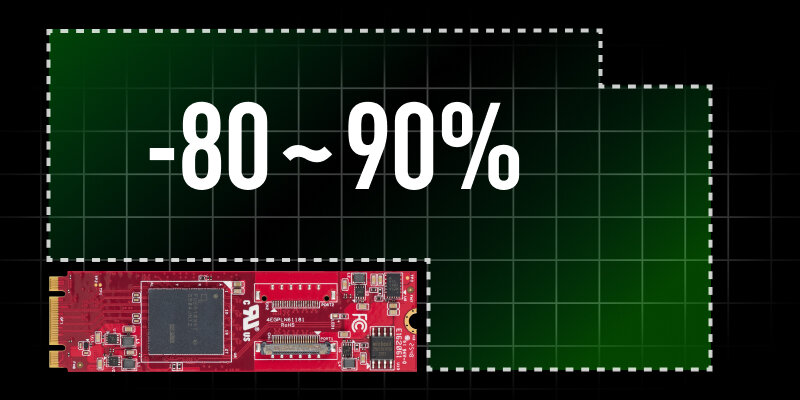

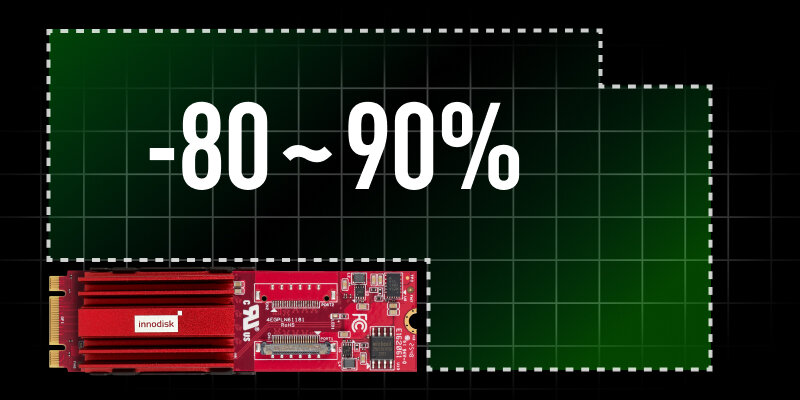

全球最小的 10GbE 网络扩展方案
作为全球最小的 M.2 10GbE 扩展方案，EGPL-T103 模块的体积相比市面上的标准型或矮版 PCIe 卡，减少了 80%~90% 以上，并采用灵活的子母板设计，使系统集成更加便捷。
探索多元应用场景与成功实例
AGV / AMR
提供高吞吐量、低延迟的联网性能，实现精确的车队协调与可靠的传感器数据流。
智慧工厂瑕疵检测
为机器视觉提供快速且稳定的图像传输，实现实时、准确的零件瑕疵检测。

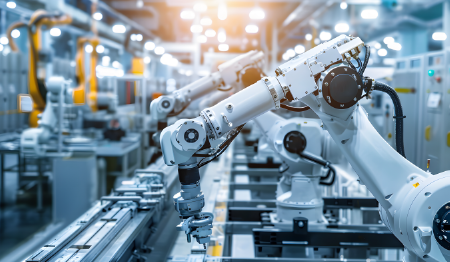

工业自动化
为自动化系统提供更高带宽与更低延迟，确保设备间的精确协作与传感数据的稳定传输。
NVR 监控系统
确保多路 4K 视频流顺畅、可靠，即使在繁重工作负载下也不丢帧。
规格表
| Model Name | EGPL-T103 |
|---|---|
| Module Type | M.2 2280 to Single 10GbE LAN Module |
| Form Factor | M.2 2280 B+M Key |
| Function | LAN |
| Input I/F | PCIe Gen 4 x2 |
| Output I/F | 10GbE LAN |
| Output Port | 1 |
| Output Connector | RJ45 |
| Max. Power Consumption | 3.524W (3.3V, 1068mA) |
| Dimension (W x L x H/mm) | M.2 Board : 22 x 80 x 14.5 Daughter Board : 31.75 x 28 x 17.7 |
| Temperature | Operation : 0°C ~ 70°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | 50G@0.5ms |
| OS Support | Windows : 11 and above versions Linux : Kernel 6.18 and above versions |
| Warranty | 3 Years |
产品料号
| 型号 | 简介 |
EGPL-T103-C1 | M.2 2280 to Single 10GbE LAN Module W/STD-BKT |
EGPL-T103-C2 | M.2 2280 to Single 10GbE LAN Module W/LOW-BKT |
