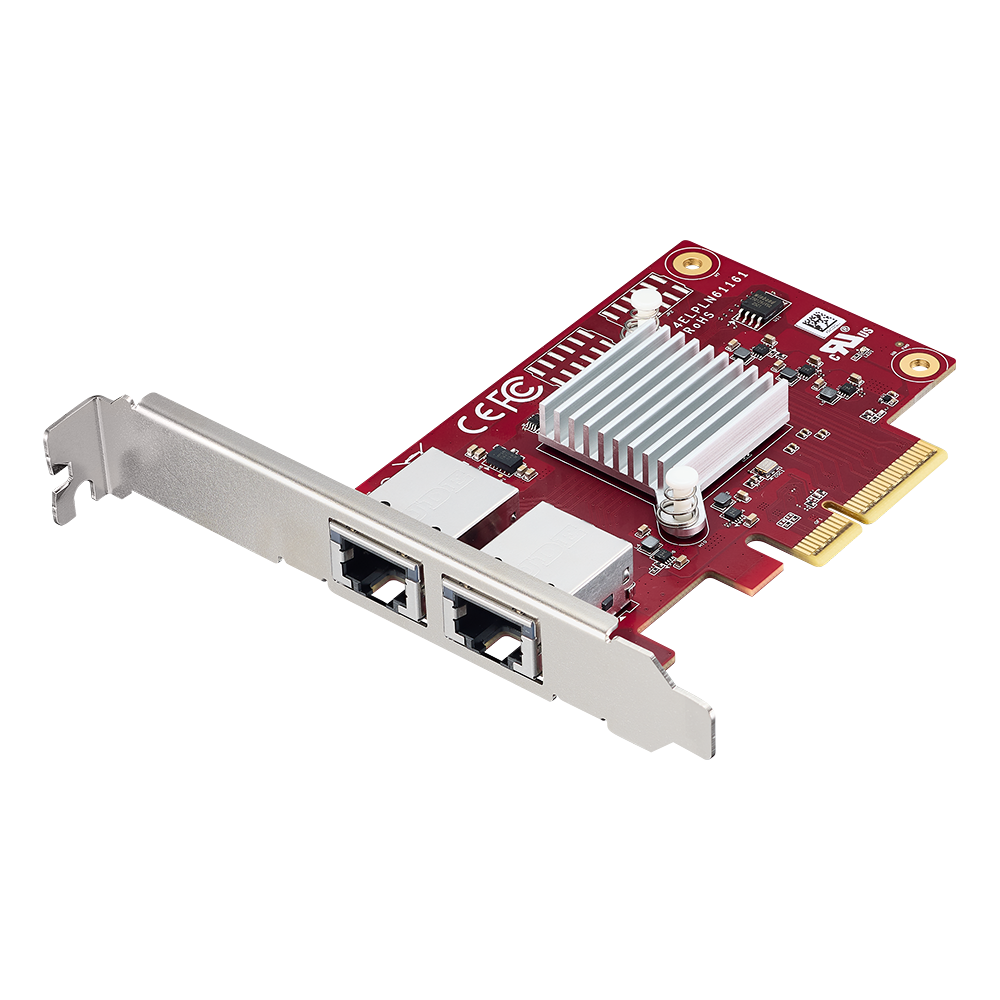

PCIe 转双通道 10GbE LAN 模块

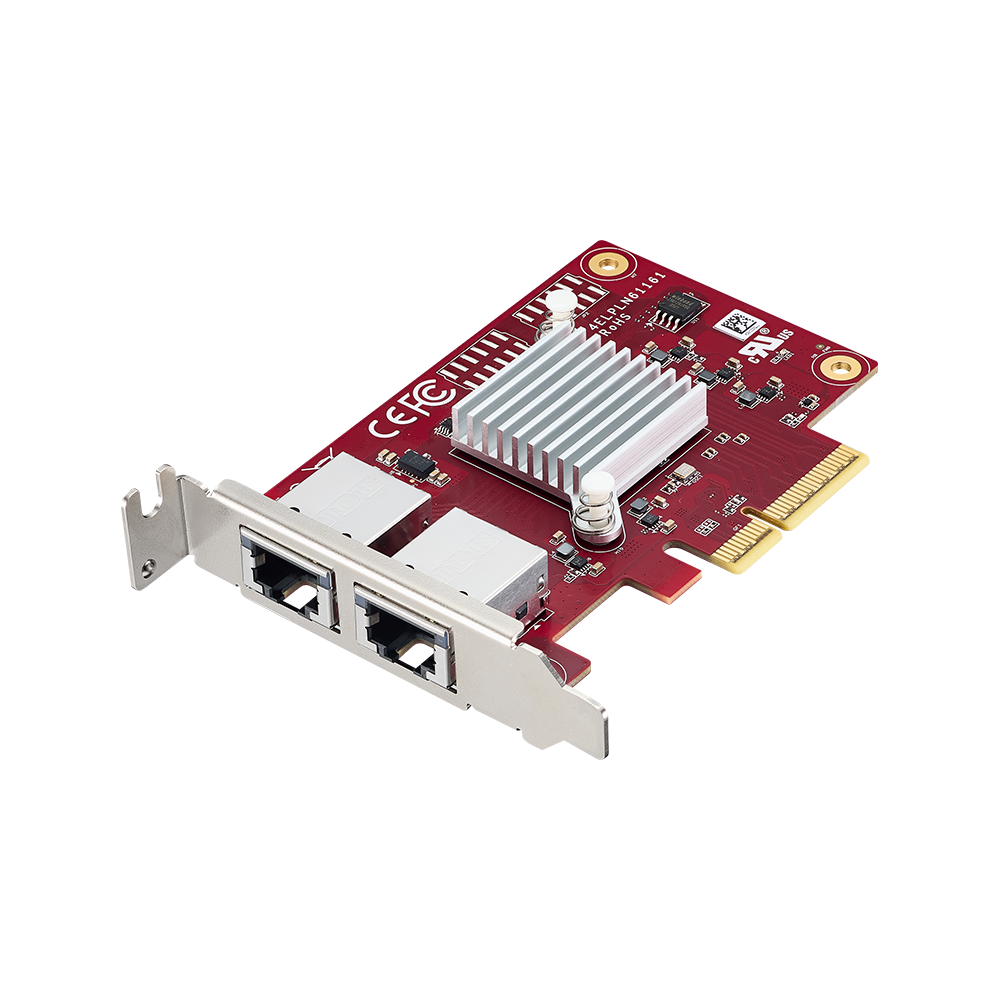

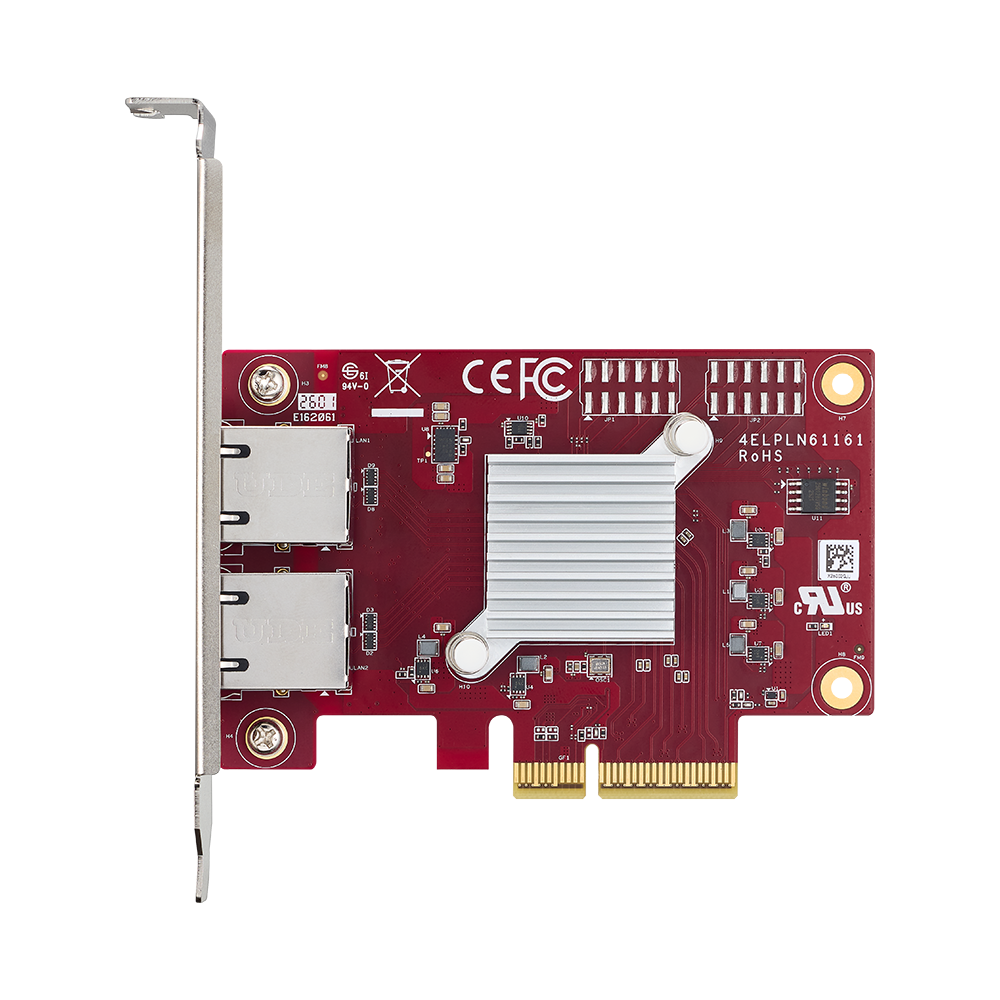

ELPL-T201
搭載
Intel E610-XAT2 / E610-XAIT2 以太网控制器
特点
- 兼容 PCIe 矮版 (Low-profile) 挡板
- 符合 EN61000-4-2 静电放电标准：空气放电 15kV，接触放电 8kV
- 支持 DPDK 25.07 及 PTP 精确时间协议
- 支持 SR-IOV 技术，最高可具备 16 个虚拟功能 (VF)
- 工作温度：支持 -40°C ~ 85°C (Ta) 宽温

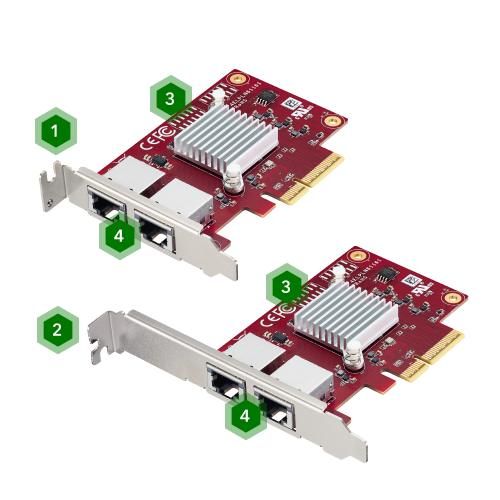

接口配置
- 1矮版 (Low-profile) 挡板
- 2标准版挡板
- 3散热片
- 4RJ45 接口
宜鼎 ELPL-T201 10GbE 高速 LAN 模块，是一款极致紧凑的 PCIe 转双通道网络解决方案。通过高性能控制器，该模块提供高吞吐量、低延迟的网络传输，并支持 DPDK、PTP 与 SR-IOV 技术，可显著加速数据密集型工作负载。
ELPL-T201 模块可灵活整合至各种系统设计，结合工业级可靠性与出色性能，赋能下一代边缘 AI、智能制造、AGV/AMR 及高速数据聚合等多种应用。

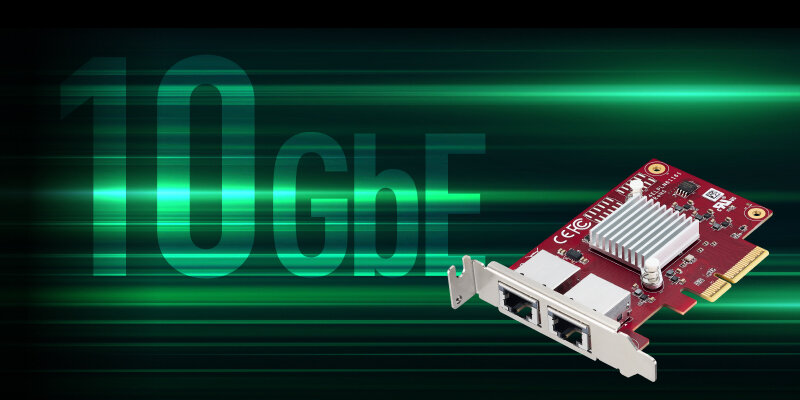

极速联网，释放性能
该款 LAN 模块搭载先进的 Intel E610-XAT2 / E610-XAIT2 控制器，具备高吞吐量、低延迟的 10GbE 卓越联网能力。全面支持 DPDK、PTP 与 SR-IOV 技术，确保在处理数据密集型或要求低延迟的工作负载时，可充分发挥性能。
弹性设计，实现快速部署

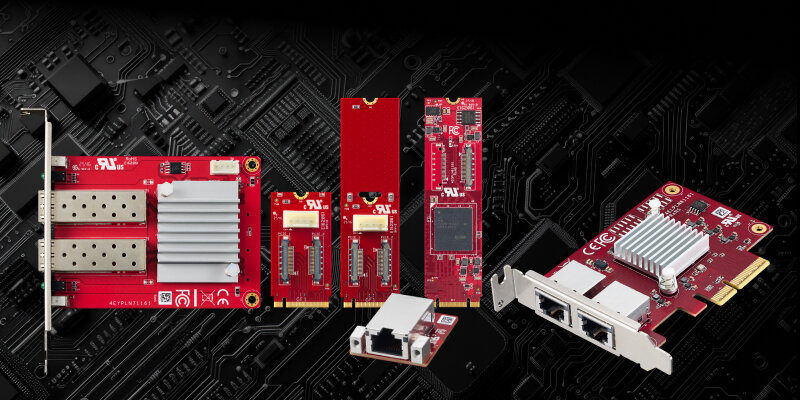

宜鼎 10GbE LAN 模块全系列提供 M.2 2242、M.2 2280 及 PCIe 矮版 (Low-profile) 等多种规格，使企业无需投入高昂成本重新设计系统。通过其紧凑尺寸，即使在空间受限的设备中，也可快速实现网络升级。

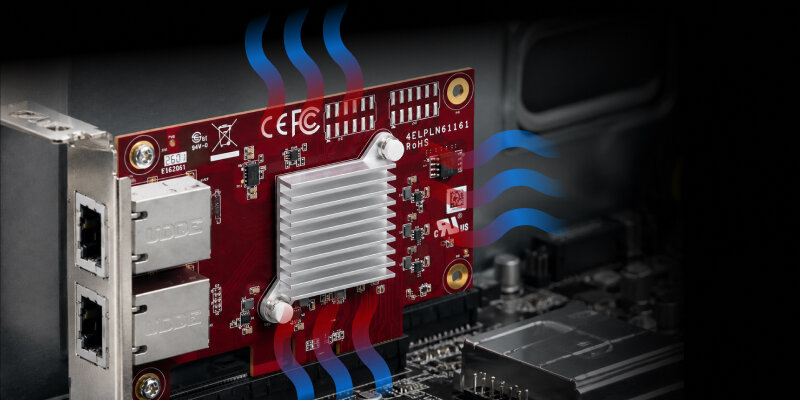

矮版设计，强化散热
该模块兼容 PCIe 矮版挡板，能在空间有限的小型化系统中，有效提升散热效率。

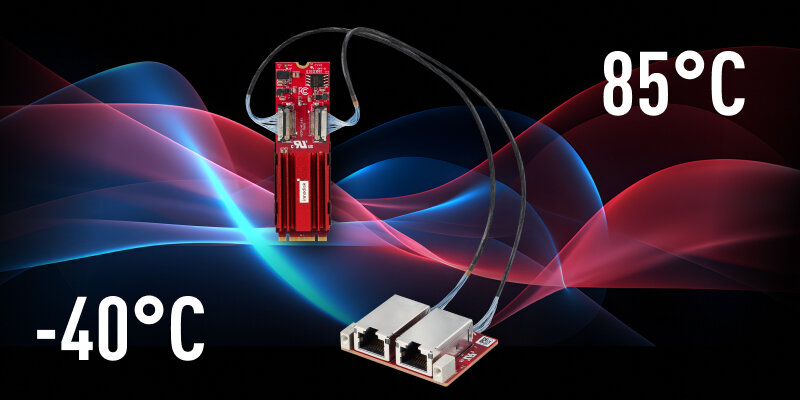

工业级宽温，抵御极端环境
专为严苛的边缘计算场景打造，具备 -40°C ~ 85°C (Ta) 的宽温支持，即使在极端条件下，仍可维持稳定且可靠的运行表现。
探索多元应用场景与成功案例
AGV / AMR
提供高吞吐量、低延迟的联网性能，实现精确的车队协调与可靠的传感器数据流。
智慧工厂瑕疵检测
为机器视觉提供快速且稳定的图像传输，实现实时、准确的零件瑕疵检测。
工业自动化
为自动化系统提供更高带宽与更低延迟，确保设备间的精确协作与传感数据的稳定传输。
NVR 监控系统
确保多路 4K 视频流顺畅、可靠，即使在繁重工作负载下也不丢帧。
规格表
| Model Name | ELPL-T201 |
|---|---|
| Module Type | PCIe to Dual 10GbE LAN Module |
| Form Factor | Low-profile PCIe |
| Function | LAN |
| Input I/F | PCIe Gen 4 x4 |
| Output I/F | 10GbE LAN |
| Output Port | 2 |
| Output Connector | RJ45 |
| Max. Power Consumption | 4.04W (3.3V, 1.23A) |
| Dimension (W x L x H/mm) | 100 x 68.6 x 14.37 |
| Temperature | Operation : ST 0~70°C (Ta) / WT -40°C ~ 85°C (Ta) Storage : -40°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | 50G@0.5ms |
| OS Support | Windows : 11 and above versions Linux : Kernel 6.18 and above versions |
| Warranty | 3 Years |
产品料号
| 型号 | 简介 |
ELPL-T201-C1 | PCIe to Dual 10GbE LAN Module W/ LOW-BKT |
ELPL-T201-C2 | PCIe to Dual 10GbE LAN Module W/ STD-BKT |
ELPL-T201-W1 | PCIe to Dual 10GbE LAN WT W/ LOW-BKT |
ELPL-T201-W2 | PCIe to Dual 10GbE LAN WT W/ STD-BKT |
