M.2 2242/2280 转双通道 10GbE SFP+ LAN 模块
EGPL-T2F1
搭載
Intel X710-BM2 以太网控制器
特点
- 全球首款 M.2 规格 SFP+ LAN 模块
- 支持 10GbE SFP+ 光纤与直连铜缆 (DAC) 模块
- 子母板设计，灵活适应各种系统空间
- 符合 EN61000-4-2 静电放电标准：空气放电 15kV，接触放电 8kV
- 支持 DPDK 16.11 及 PTP 精确时间协议
- 支持 SR-IOV 技术，最高可具备 128 个虚拟功能 (VF)
- 工作温度：0°C ~ 55°C (Ta)

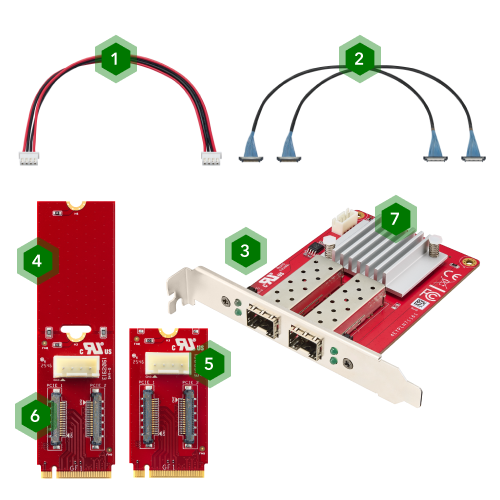

接口配置
- 1电源线
- 225 厘米高速同轴电缆

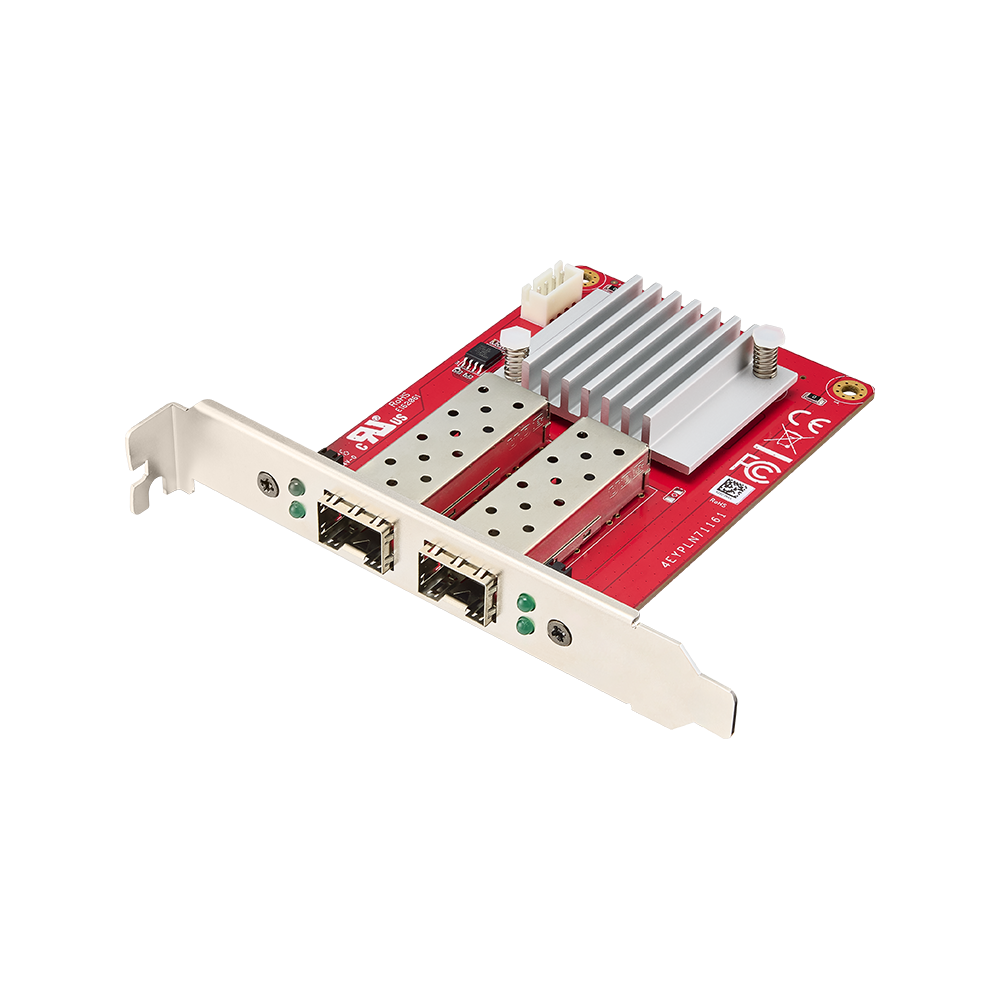

- 3SFP 子板

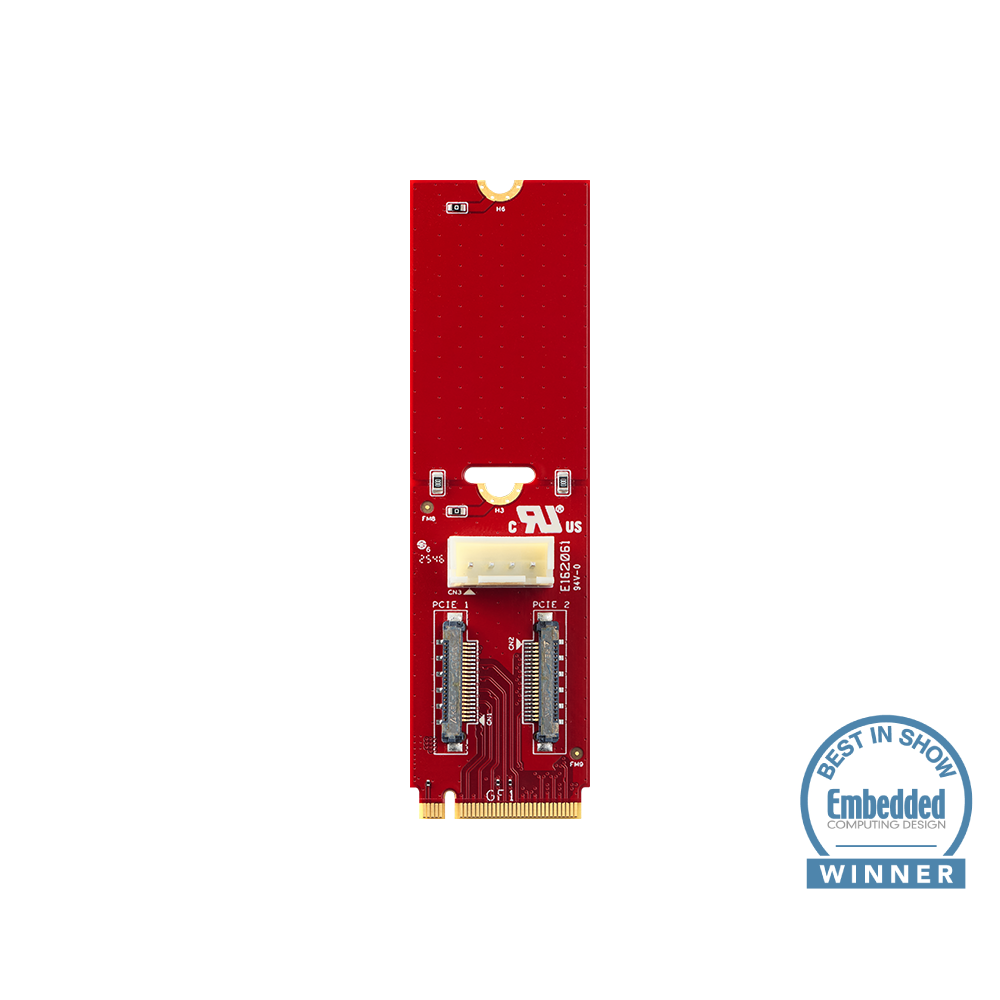

- 4M.2 2280 外形规格 (C1)

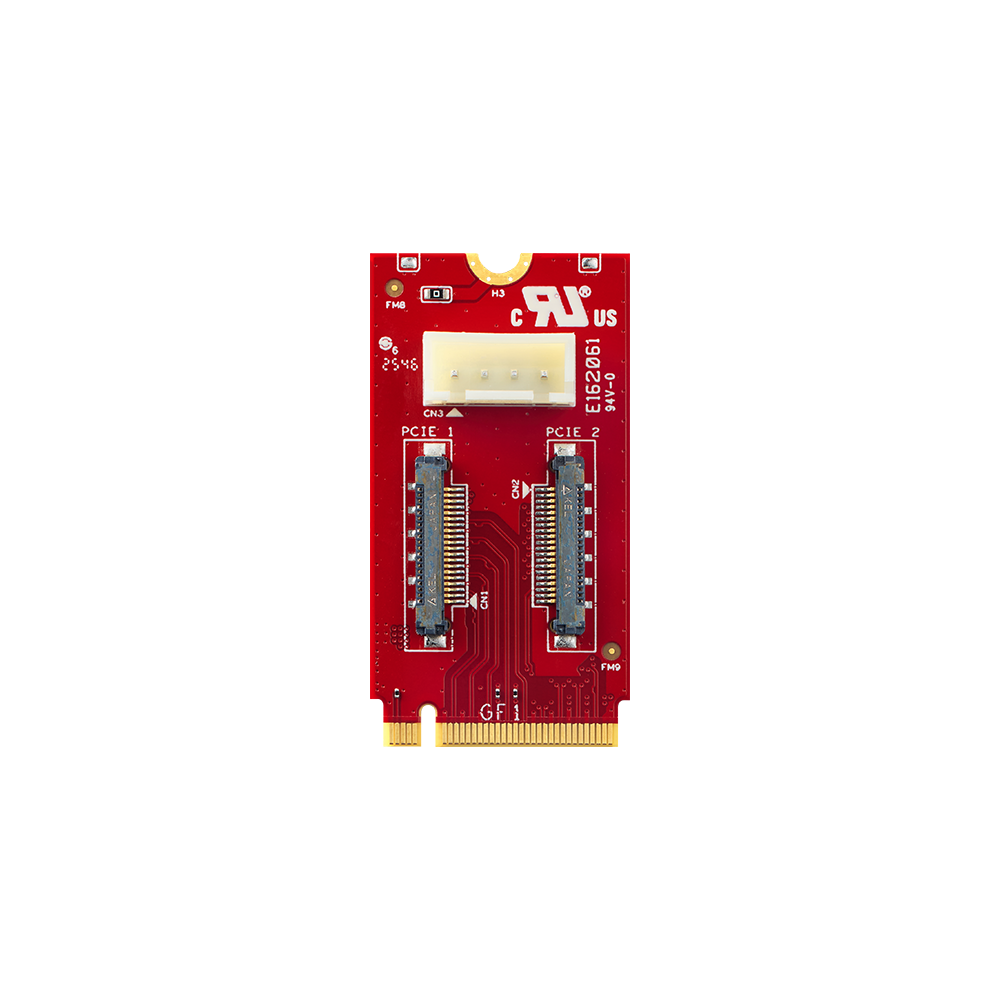

- 5M.2 2242 外形规格 (C2)
- 6LAN 接口
- 7散热片
宜鼎 EGPL-T2F1 10GbE 高速 LAN 模块，是一款极致紧凑的 M.2 2242/2280 转双通道 SFP+ 网络解决方案。通过高性能控制器，该模块提供高吞吐量、低延迟的网络传输，并支持 DPDK、PTP 与 SR-IOV 技术，可显著加速数据密集型工作负载。
凭借创新的子母板架构，该模块可灵活整合至各种系统设计，适用于空间受限的边缘环境。结合工业级可靠性与出色性能，EGPL-T2F1 赋能下一代边缘 AI、智能制造、AGV/AMR 及高速数据聚合等多种应用。
极速联网，释放性能
该款 LAN 模块搭载先进的 Intel X710-BM2 控制器，具备高吞吐量、低延迟的 10GbE 卓越联网能力。全面支持 DPDK、PTP 与 SR-IOV 技术，确保在处理数据密集型或要求低延迟的工作负载时，可充分发挥性能。
弹性设计，实现快速部署

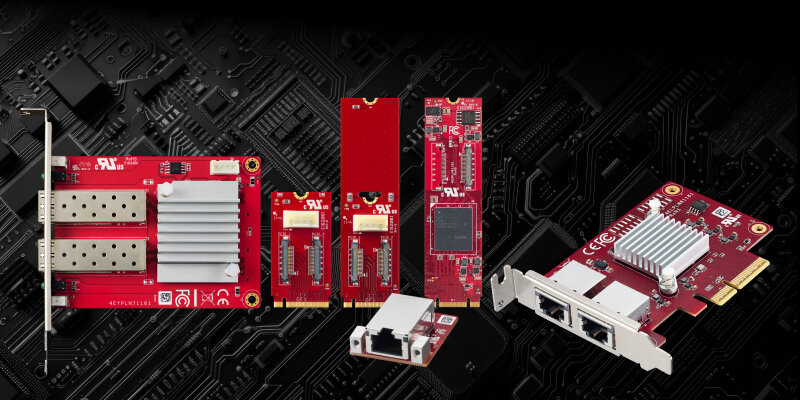

宜鼎 10GbE LAN 模块全系列提供 M.2 2242、M.2 2280 及 PCIe 矮版 (Low-profile) 等多种规格，使企业无需投入高昂成本重新设计系统。通过其紧凑尺寸，即使在空间受限的设备中，也可快速实现网络升级。
全球最小的 10GbE 网络扩展方案
作为全球最小的 M.2 10GbE 扩展方案，EGPL-T2F1 模块的体积相比市面上的标准型或矮版 PCIe 卡，减少了 80%~90%，并采用灵活的子母板设计，使系统集成更加便捷。
全球首款 M.2 规格 SFP+ 网络扩展方案
作为全球首创采用 M.2 规格的 SFP+ LAN 解决方案，该产品支持光纤与直连铜缆 (DAC) 模块，可完美集成高速光纤骨干网络。
探索多元应用场景与成功实例
AGV / AMR
提供高吞吐量、低延迟的联网性能，实现精确的车队协调与可靠的传感器数据流。
智慧工厂瑕疵检测
为机器视觉提供快速且稳定的图像传输，实现实时、准确的零件瑕疵检测。
工业自动化
为自动化系统提供更高带宽与更低延迟，确保设备间的精确协作与传感数据的稳定传输。
NVR 监控系统
确保多路 4K 视频流顺畅、可靠，即使在繁重工作负载下也不丢帧。
规格表
| Model Name | EGPL-T2F1 |
|---|---|
| Module Type | M.2 to Dual 10GbE SFP+ LAN Module |
| Form Factor | M.2 2242 M Key, M.2 2280 M Key |
| Function | Fiber Optical SFP+ |
| Input I/F | PCIe Gen 3 x4 |
| Output I/F | 10GbE Fiber Optical |
| Output Port | 2 |
| Output Connector | SFP |
| Max. Power Consumption | 10.1W (3.3V, 3060mA) |
| Dimension (W x L x H/mm) | M.2 Board : W1 : 22 x 42 x 2.24 ; W2 : 22 x 80 x 2.24 Daughter Board : 70 x 95 x 1.6 |
| Temperature | Operation : S/T 0°C ~ 55°C (Ta) Storage : -40°C ~ 70°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | 50G@0.5ms |
| OS Support | Windows : 10 (64bit) and above versions Linux (igc) : Kernel 3.16 and above versions |
| Warranty | 3 Years |
产品料号
| 型号 | 简介 |
EGPL-T2F1-C1 | M.2 2280 to Dual 10GbE SFP+ LAN Module |
EGPL-T2F1-C2 | M.2 2242 to Dual 10GbE SFP+ LAN Module |
