转接板
SAMTEC 120-pin 单埠转 GMSL2 FAKRA Z 四埠转接板
EB120-1S4F
特点
- 相机介面：GMSL2™ FAKRA Z 四埠
- 主机介面：SAMTEC 120-pin 单埠
- 解序列晶片（板载）：MAXIM MAX9296
为卓越性能而打造
SAMTEC 120-pin 单埠转 GMSL2 FAKRA Z 四埠的相机转接板是一款高效能介面解决方案，专为相机整合、测试与平台验证而设计。透过 SAMTEC 120-pin 连接器，可将最多四组 GMSL2 相机连接至同一主板，实现稳定且高速的多镜头资料传输。
针对 AI 视觉、嵌入式系统、机器人与机器视觉应用的开发者、工程师及系统整合商打造，本产品提供高可靠效能并附有 3 年保固。藉由简化相机连接的複杂度，可有效降低开发成本并加速产品上市时程。
规格表
| Model Name | EB120-1S4F |
|---|---|
| Module Type | SAMTEC 120-pin x1 to GMSL2 FAKRA Z x4 AdapterBoard |
| Camera I/F | GMSL2 |
| Camera I/F Port | 4 |
| Host I/F | SAMTEC 120-pin |
| Host I/F Port | 1 |
| Chipset | MAXIM MAX9296 |
| Power Source | 12V DC Jack |
| Power Consumption | 9.38W |
| Operating Temperature | -20°C ~ 70°C |
| Dimensions (W x L x H/mm) | 91.6 x 55.0 x H (Depends on model) |
| Warranty | 3 Years |
产品料号
型号 | 简介 |
EB120-1S4F-11 | SAMTEC 120-pin x1 to GMSL2 FAKRA Z x4 Adapter Board 4 x Horizontal FAKRA connectors with low-profile SAMTEC connector Dimension : 91.6 x 55mm (12V DC power cable included) |

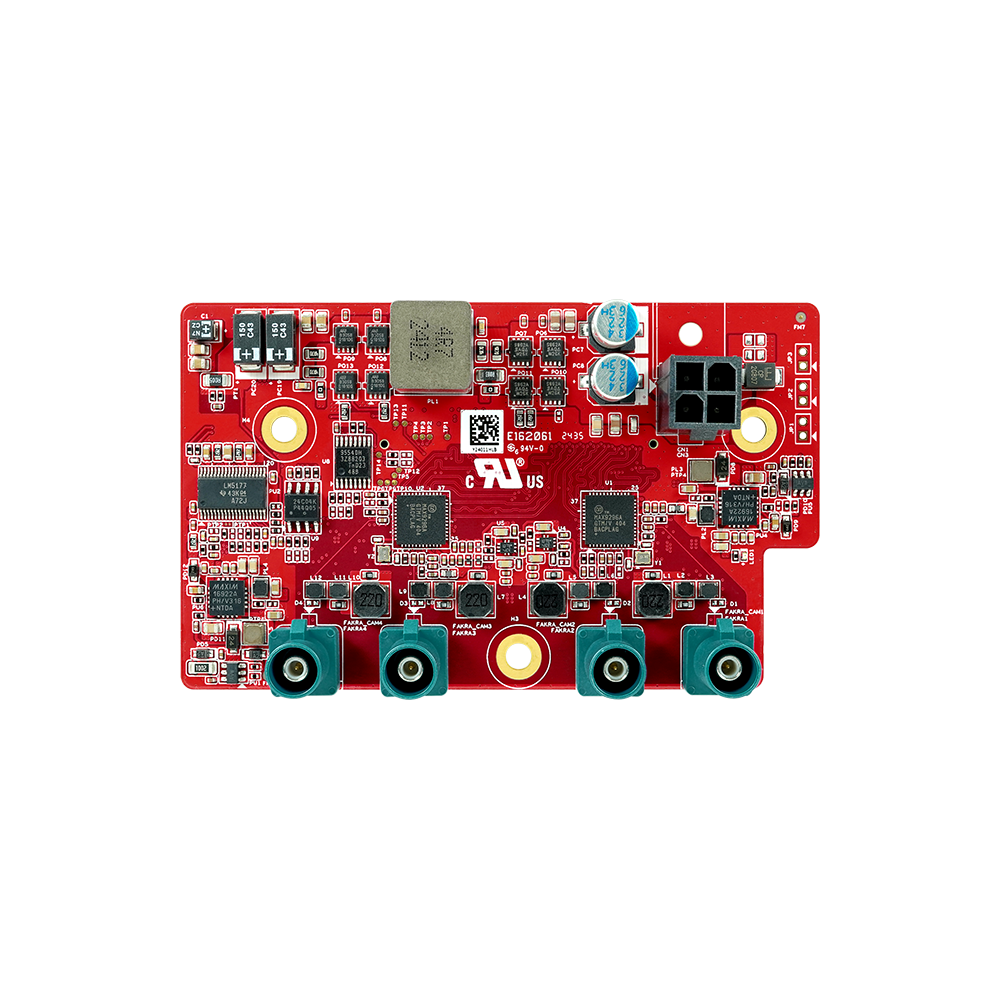

| EB120-1S4F-12 | SAMTEC 120-pin x1 to GMSL2 FAKRA Z x4 Adapter Board 4 x Vertical FAKRA connectors with low-profile SAMTEC connector Dimension : 91.6 x 55mm (12V DC power cable included) |
| EB120-1S4F-13 | SAMTEC 120-pin x1 to GMSL2 FAKRA Z x4 Adapter Board 4 x Vertical FAKRA connectors with high-profile SAMTEC connector Dimension : 91.6 x 55mm (12V DC power cable included) |
| 7W3000001420 | 12V DC Power Cable |
| 9Z9000000100 | Adapter, 100 ~ 240V AC, 12V DC, 60W, DC Jack |
