GMSL2™
GMSL2 3MP 定焦相机模组

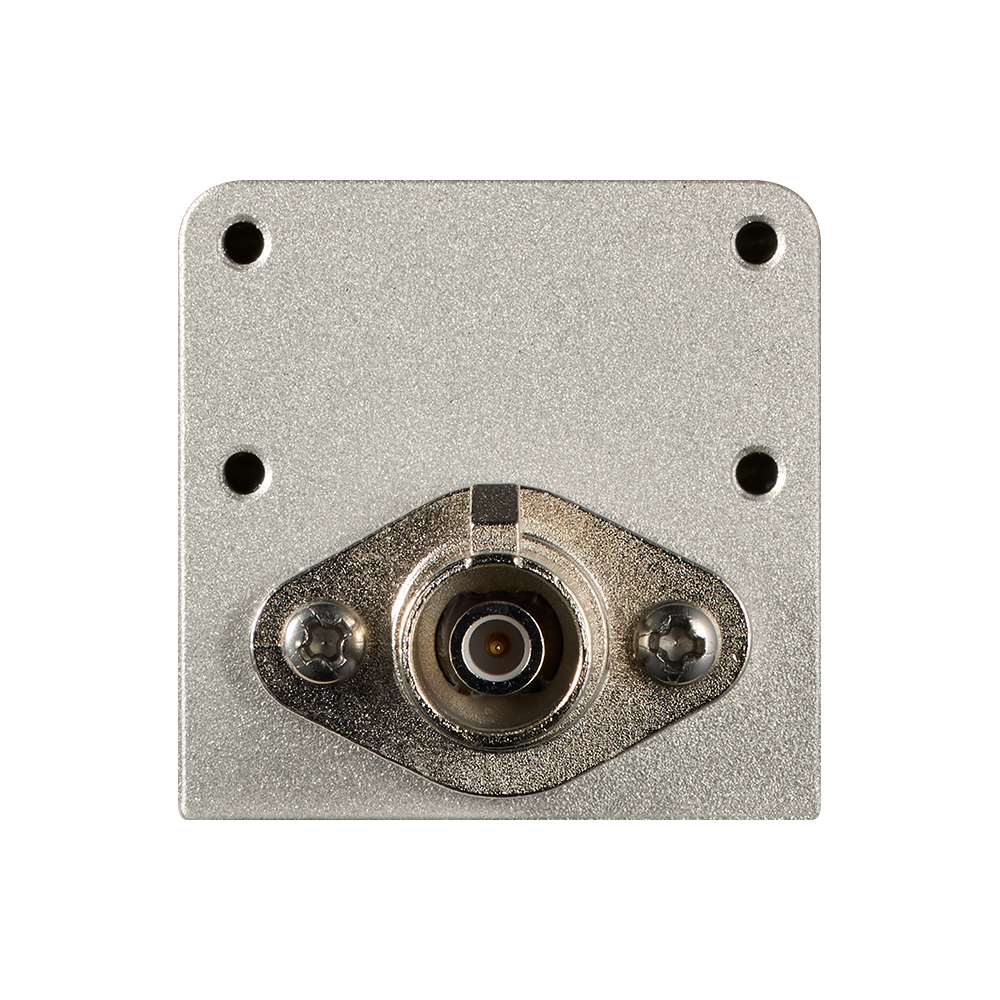

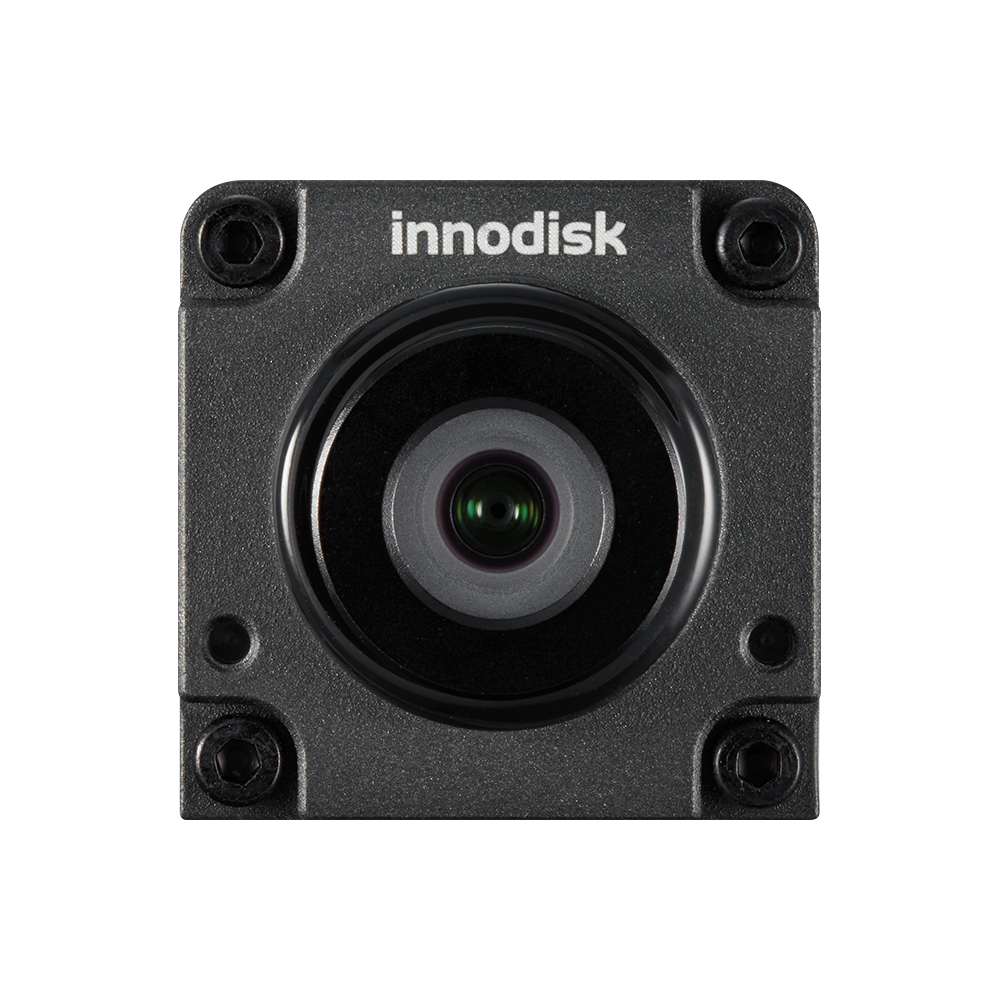

EV3F-ZSM1-RXCF
特点
- GMSL2™ 介面, 最高解析度达 3MP @60fps
- 镜头视野 (D / H / V)：80° / 64° / 41°
- 内建影像讯号处理器 (ISP)，支援 HDR、LFM 与 IP69K 防护外壳
- 动态范围：120dB
- 符合 CE / FCC Class A 标准
- 支援平台：NVIDIA Jetson Orin
为卓越性能而打造
宜鼎 GMSL2™ 3MP 定焦相机模组专为长距离影像应用设计，支援最长 15 公尺距离内的低延迟资料传输。採用 IP69K 防护等级的坚固外壳，可在严苛户外环境或移动应用情境稳定运作；内建 HDR（高动态范围成像）与 LFM（LED 闪烁抑制）功能，使 EV3F-ZSM1-RXCF 能在极端光照条件下维持清晰稳定的影像品质；并完全相容于 NVIDIA Jetson Orin 平台。整合多项优势，此相机成为车载、机器人与工业应用的理想影像解决方案。
HDR 赋能超高清图像解析
宜鼎 GMSL2™ 相机模组採用先进的 HDR（高动态范围成像）技术，即使在光线条件複杂的环境下，仍能捕捉清晰锐利的影像。HDR 技术可有效扩展影像的动态范围，保留暗部细节和高光亮度，呈现自然逼真的影像。
LFM 技术，在 LED 光源下维持稳定成像
EV3F-ZSM1-RXCF 相机模组具备 LFM（LED 闪烁抑制）技术，在人工光源或 LED 照明环境下提供稳定成像。藉由最佳化曝光时间，相机能够有效减少 LED 脉冲光所造成的闪烁现象；同时搭载 Sony ISX031 感光元件，精准控制亮度以防止像素饱和或过曝，呈现清晰且无闪烁的影像。
最高等级 IP69K 防护，专为户外环境打造
为严苛的户外环境所设计，宜鼎 EV3F-ZSM1-RXCF 相机模组具备 IP69K 最高等级防护，提供防尘、防水及防高压清洗等能力。此设计确保在高需求环境条件下仍能可靠运作，适用于重型机械、户外工厂及其他严峻的工业应用。
为您的需求量身定制

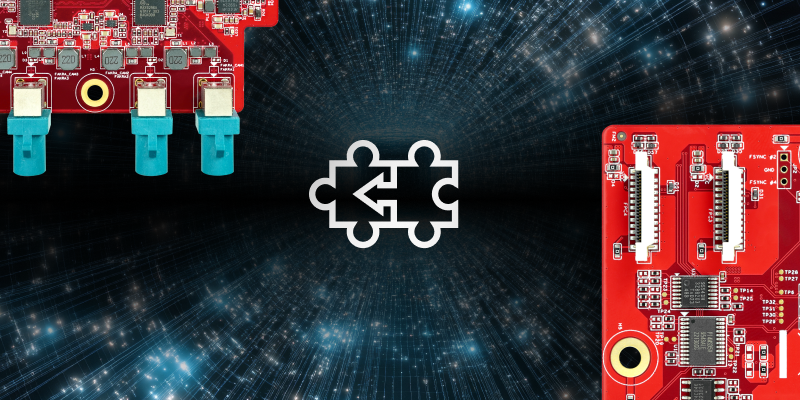

PCBA 定制服务
提供 PCBA（印刷电路板组装）定制服务，精准满足相机模组的定制化需求。
画质调优
借助集成图像信号处理器（ISP），我们能够优化图像质量，并提升开发效能。
多类型镜头兼容
全域光学适配能力，解锁全场景影像创作。
规格表
| Model Name | EV3F-ZSM1-RXCF |
|---|---|
| Module Type | GMSL2 3MP Fixed Focus Camera Module |
| Resolution (Max.) | 3MP |
| Frame Rate (Max. Resolution) | 60fps |
| Output I/F | GMSL2 |
| Sensor | Sony ISX031 |
| Serializer | MAX9295A |
| Shutter | Rolling |
| Video Format | YUV422 |
| Power Consumption | Approximate 1.2W (YUV422 @Max. Resolution) |
| Operating Temperature | -40°C ~ 85°C |
| Sensor Size | 1/2.42” |
| Pixel Size | 3.0µm |
| Chroma Type | Color |
| Lens Type | Fixed Focus (M12) |
| Dimensions (W x L x H/mm) | 25 x 25 x 57 |
| Lens FOV (D / H / V) | 80° / 64° / 41° |
| Platform Support | NVIDIA Jetson Orin |
| Housing | IP69K Housing |
| Features | HDR, LFM |
| Warranty | 3 Years |
| Note | For detailed resolution and frame rate combined application, please refer to product datasheet. For more platform support, please contact our local sales. |
产品料号
型号 | 简介 |
EV3F-ZSM1-RXCF-41 | GMSL2 3MP Fixed Focus Camera Module |
| 7W5000000390 | FARKA cable 1 meter |
| 7W5000000400 | FARKA cable 3 meter |
| 7W5000000340 | FARKA cable 5 meter |
| 7W5000000350 | FARKA cable 10 meter |
| 7W5000000360 | FARKA cable 15 meter |
