转接板

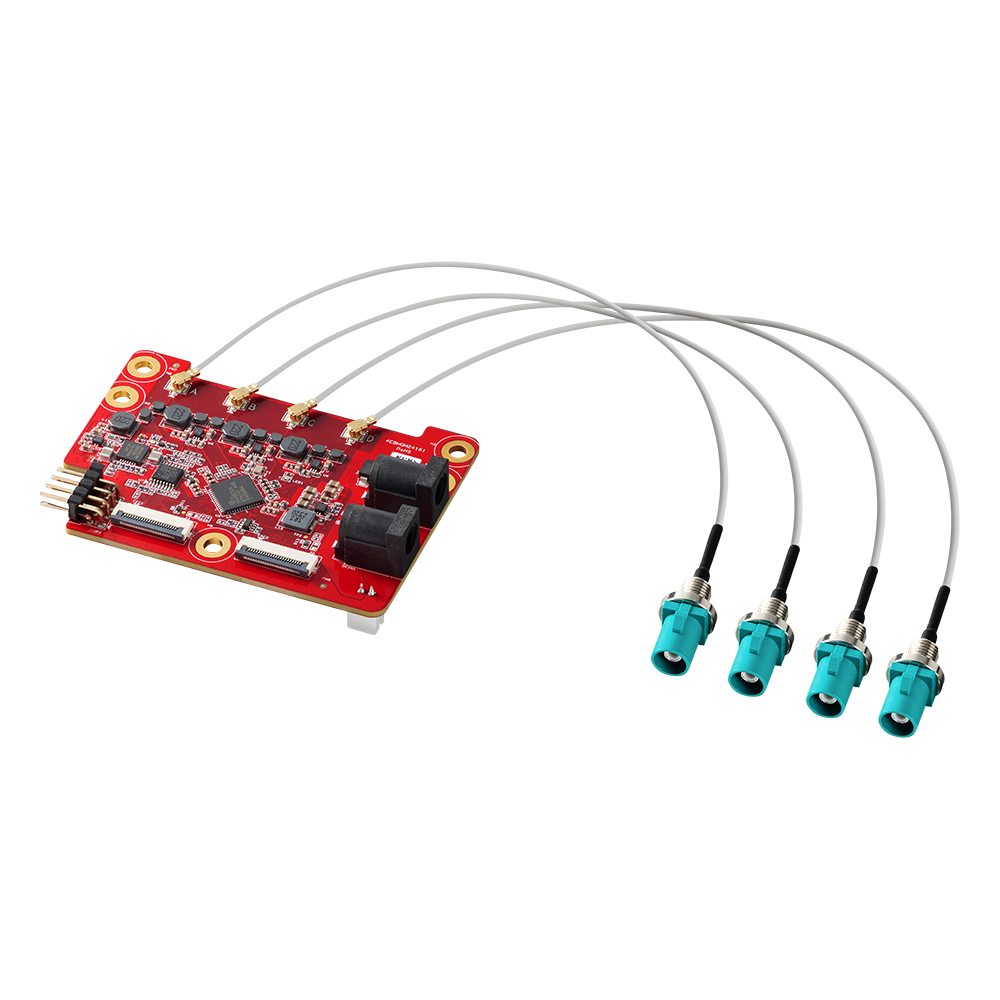

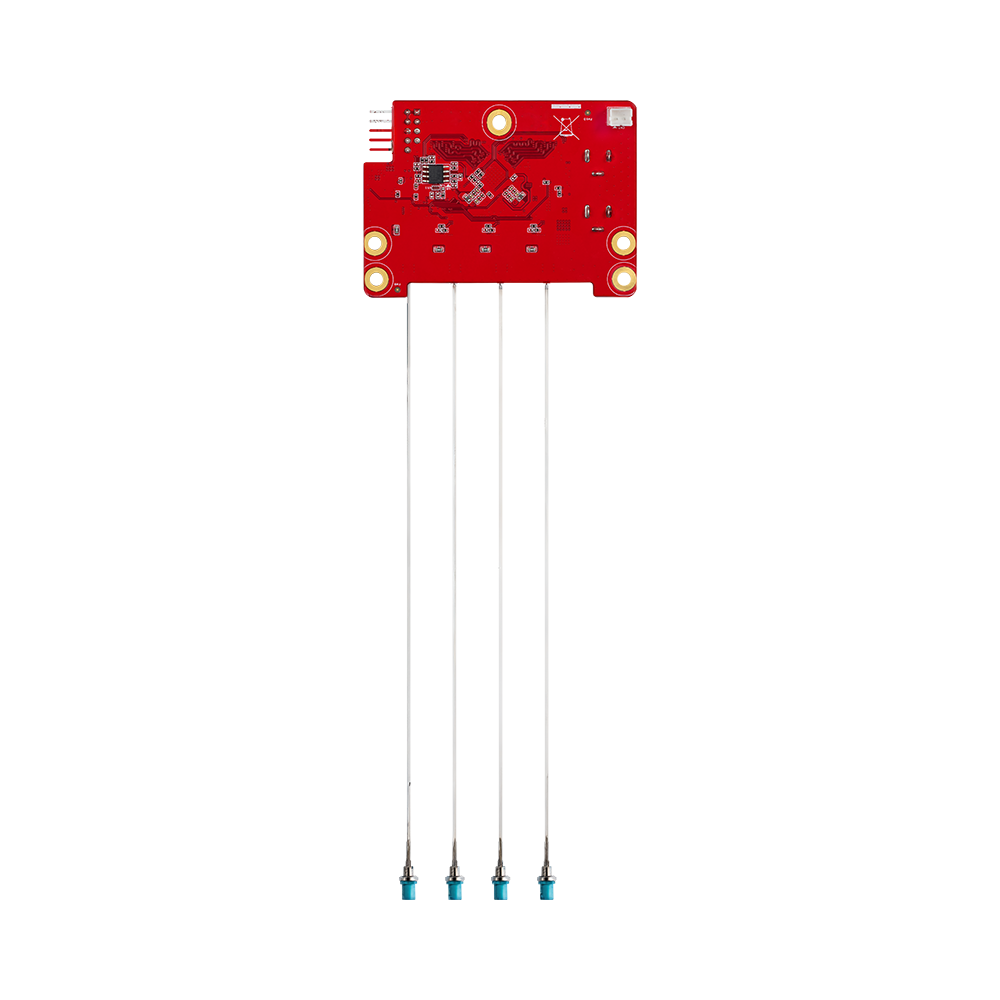

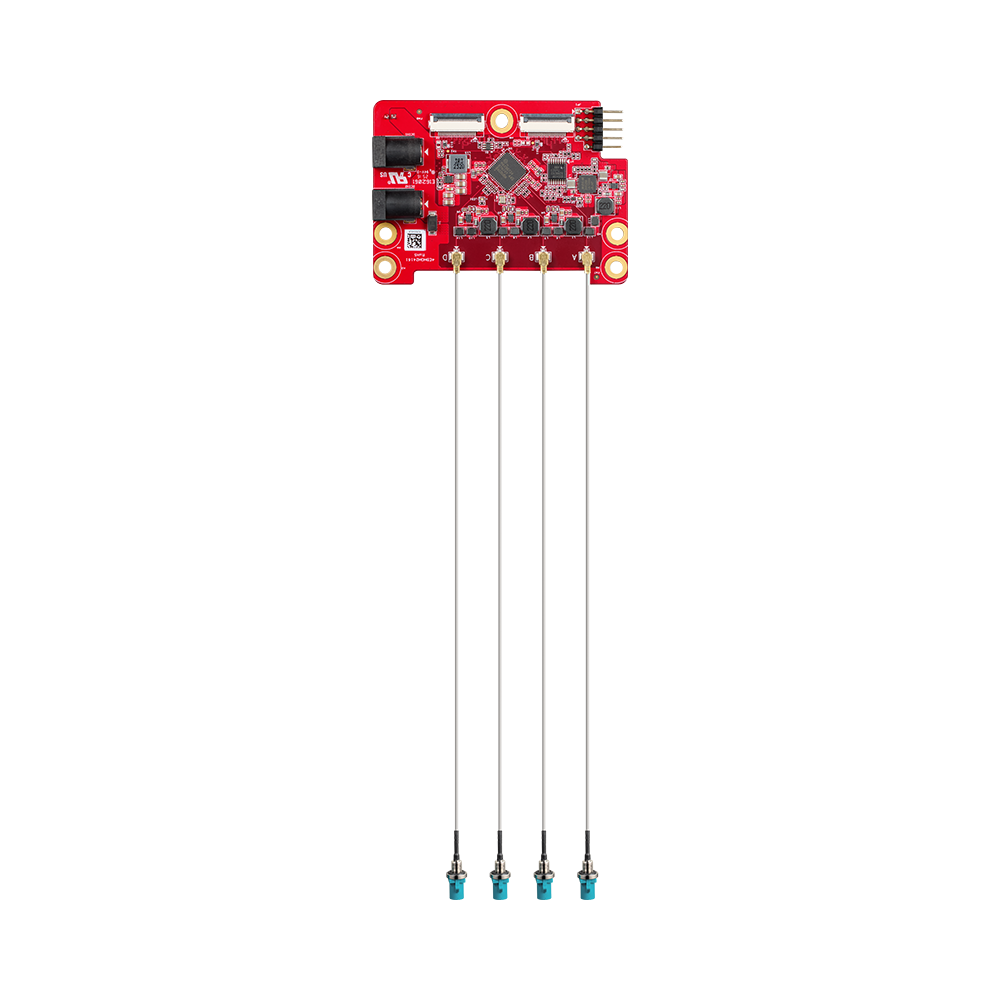

MIPI CSI-2 22-pin 双埠转 GMSL2 IPEX FAKRA Z 四埠转接板
EB022-2M4F
特点
- 相机介面：GMSL2™ IPEX FAKRA Z 四埠
- 主机介面：MIPI CSI-2 22-pin 双埠
- 解序列晶片（板载）：MAXIM MAX96724
为卓越性能而打造
宜鼎 EB022-2M4F 转接板专为 MIPI CSI-2 与 GMSL2 介面桥接而设计，支援双 22-pin 输入与四组 FAKRA Z 输出。内建 MAXIM MAX96724 解序列晶片，确保多镜头应用下，保持稳定高速的资料传输。
结合宜鼎相机使用，此转接板能有效降低系统设计的複杂度，并简化相机连接流程。专为 AI 视觉、嵌入式系统、机器人与机器视觉打造，产品不仅提供稳定效能，亦附有 3 年保固。透过加速验证流程与缩短产品上市时间， EB022-2M4F 协助开发者与系统整合商快速打造先进且可靠的视觉解决方案。
规格表
| Model Name | EB022-2M4F |
|---|---|
| Module Type | MIPI CSI-2 22-pin x2 to GMSL2 IPEX FAKRA Z x4 |
| Camera I/F | GMSL2 |
| Camera I/F Port | 4 |
| Host I/F | MIPI CSI-2 22-pin |
| Host I/F Port | 2 |
| Chipset | MAXIM MAX96724 |
| Power Source | 12V DC Jack |
| Power Consumption | 1.3W |
| Operating Temperature | -30°C ~ 70°C |
| Dimensions (W x L x H/mm) | 73.6 x 53.2 x 12.3 |
| Warranty | 3 Years |
产品料号
P/N | Description |
EB022-2M4F-11 | MIPI CSI-2 22-pin x2 to GMSL2 IPEX FAKRA Z x4 Adapter Board |
| 9Z9000000100 | Adapter, 100 ~ 240V AC, 12V DC, 60W, DC Jack |
