Serial

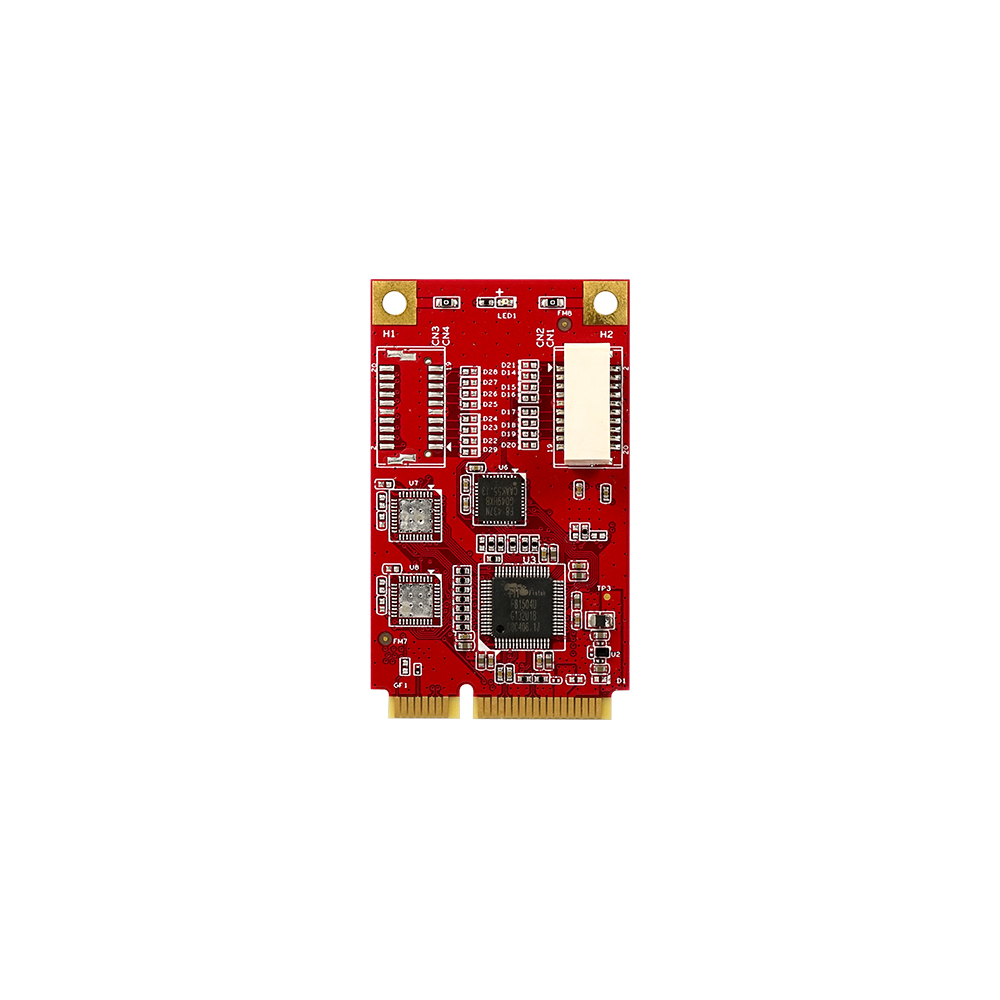

mPCIe 转双通道 RS-232 / 422 / 485 模块
EMP2-X206
提供
- 符合 PCI-Express 规范 Rev. 1.1
- 可选配垂直或水平连接器
- 支持完整 RS-232 功能，并配备 DB9 连接器
- 可透过 DIP 开关启用 / 停用终端电阻
特点
- 可由软件设定 RS-232 / 422 / 485 模式
- 支持 4800bps 至 1.5Mbps 的串行数据传输速率（RS-232 为最高 921.6Kbps）
- 兼容 16C550 标准，具备 128 字节 FIFO
- 符合 EN61000-4-2 静电放电（ESD）标准：空气放电 15kV、接触放电 8kV
接口配置
- 1垂直连接器端口
- 2水平连接器端口
- 325 厘米 DB9 线缆
为卓越性能而打造
宜鼎 EMP2-X206 为一款 mPCIe 模块，提供 2 个 RS-232 / RS-422 / RS-485 接口，可无缝连接各类传统及工业设备。本产品符合 PCI Express Base Specification 1.1 规范，并支持 4800bps 至 1.5Mbps 的串行数据传输率。
此产品由宜鼎台湾制造，专为工业级应用设计，支持 -40°C 至 85°C 的宽温工作范围，采用 30μ” 金手指，并提供 3 年质保。
探索多元应用场景与成功实例
工业/嵌入式系统
专为极端环境设计，我们的产品具备高耐用性，满足工业自动化与嵌入式系统的严苛需求。
工业自动化
通过智能化产品提升系统运行效能，在工业应用场景中实现高精度数据治理与持续性运行保障。
规格表
| Model Name | EMP2-X206 |
|---|---|
| Module Type | mPCIe to Dual RS-232 / 422 / 485 Module |
| Form Factor | mPCIe |
| Function | Serial |
| Input I/F | PCI Express 1.1 x1 |
| Output I/F | RS-232, RS-422, RS-485 |
| Output Port | 2 |
| Output Connector | DB-9 |
| Max. Power Consumption | 1.386W (3.3V x 420mA) |
| Dimension (W x L x H/mm) | Vertical: 30 x 50.9 x 7 Horizontal: 30 x 50.9 x 8.05 |
| Temperature | Operation : W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : XP (32 bit), 7 (32 / 64 bit), 10, and above version Linux : Kernel 2.6.38 and above. |
| Warranty | 3 Years |
| Notes | -- |
产品料号
| 型号 | 简介 |
EMP2-X206-W1 | mPCIe to Dual RS-232 / 422 / 485 Module / Vertical connector / Wide Temperature |
EMP2-X206-W2 | mPCIe to Dual RS-232 / 422 / 485 Module / Horizontal connector / Wide Temperature |
