LAN
mPCIe 转单通道隔离式 2.5GbE LAN 水平模块
EMPL-21S2
搭载
- Intel i226 控制器
特点
- 符合 IEC 60950-1:2005 + A1:2009 + A2:2013 2kV HiPOT 高压测试保护标准
- 符合 EN61000-4-2 静电放电标准：空气放电 15kV，接触放电 8kV
- 采用灵活子板设计，适配不同系统
- 子板可选配终端安装孔或挡板

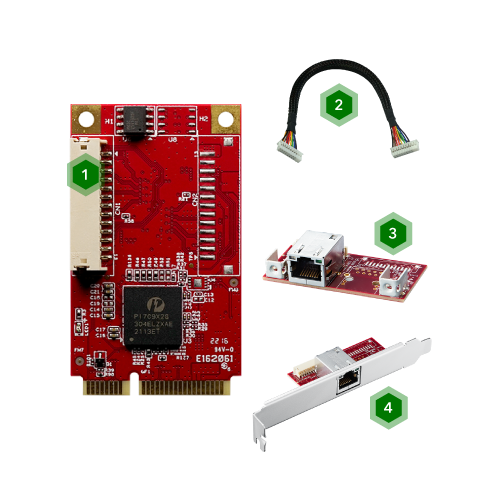

接口配置
- 1LAN 连接器
- 225 厘米板对板 LAN 线缆
- 3RJ45 子板
- 4RJ45 子板（含挡板，SKU 选配）
为卓越性能而打造
EMPL-21S2 是一款单埠隔离式 2.5GbE LAN 模块，专为条件严苛的工业网路需求所设计。搭载全方位保护机制，包括 2kV 高压测试（HiPOT）保护（IEC 60950-1 : 2005 + A1 : 2009 + A2 : 2013）和静电放电（ESD）保护（EN61000-4-2），能提供 15KV 空气放电和 8kV 接触放电的防护。
该模组採用弹性的子板与线缆设计，适合嵌入不同的系统配置。此外，其支援可选配的终端安装孔或挡板，安装灵活度再升级。
EMPL-21S2 适用于 -40°C 至 85°C 的工业级温度范围，搭载 30μ" 金手指，专为恶劣环境作业而打造。由宜鼎台湾製造，提供 3 年质保，是兼备可靠性和高效能的网路解决方案。
探索多元应用场景与成功实例
工业/嵌入式系统
专为极端环境设计，我们的产品具备高耐用性，满足工业自动化与嵌入式系统的严苛需求。
安防监控
专为数字时代监控打造的解决方案，提供先进的数据分析与实时响应能力。
工业自动化
通过智能化产品提升系统运行效能，在工业应用场景中实现高精度数据治理与持续性运行保障。
规格表
| Model Name | EMPL-21S2 |
|---|---|
| Module Type | mPCIe to Single Isolated 2.5GbE LAN Horizontal Module |
| Form Factor | mPCIe |
| Function | LAN |
| Input I/F | PCI Express 2.1 x1 |
| Output I/F | 2.5GbE LAN |
| Output Port | 1 |
| Output Connector | RJ45 |
| Max. Power Consumption | 2.63W (3.3V, 797.8mA) |
| Dimension (W x L x H/mm) | 30 x 50.9 x 6.15 |
| Temperature | Operation : S/T 0°C ~ 70°C ; W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : 10 (64bit), and above version Linux (igc) : Kernel 5.16.18 |
| Warranty | 3 Years |
| Notes | ● Please download Windows driver from Intel official website. ● Linux upstream kernel release from 5.16.18 (inbox igc driver) ● Not recommend used in VMware ESXi due to High Latency. ● Not support Intel vPro. |
产品料号
| 型号 | 简介 |
EMPL-21S2-C1 | mPCIe to Single Isolated 2.5GbE LAN Horizontal Module, Mounting Hole / Standard Temperature |
EMPL-21S2-W1 | mPCIe to Single Isolated 2.5GbE LAN Horizontal Module, Mounting Hole / Wide Temperature |
| EMPL-21S2-C2 | mPCIe to Single Isolated 2.5GbE LAN Horizontal Module, Bracket / Standard Temperature |
| EMPL-21S2-W2 | mPCIe to Single Isolated 2.5GbE LAN Horizontal Module, Bracket / Wide Temperature |
