LAN
M.2 2280 转双通道隔离式 2.5GbE LAN 模块
EGPL-22S1
搭载
- Intel i226 控制器
特点
- 符合 EN61000-4-5 2kV 浪涌保护标准
- 符合 IEC 60950-1:2005 + A1:2009 + A2:2013 2kV 高压测试保护标准
- 符合 EN61000-4-2 静电放电标准：空气放电 15kV，接触放电 8kV
- 采用灵活的子板与线缆设计，适配不同系统
- 子板可选配接线端子安装孔或挡板
- 可选配工业级温度范围（-40°C 至 85°C）
- 工业级设计，由宜鼎台湾製造

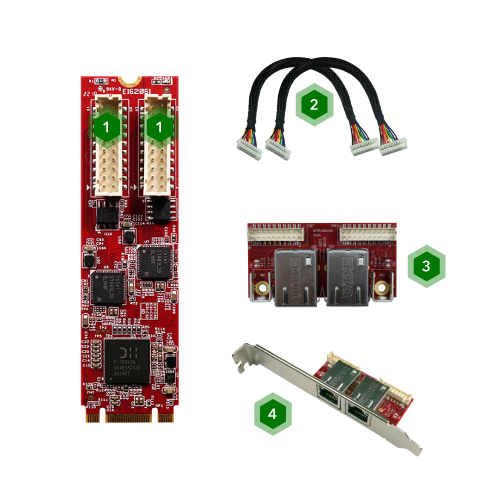

接口配置
- 1LAN 连接器
- 225 厘米板对板 LAN 线缆
- 3RJ45 子板
- 4RJ45 子板（含挡板，SKU 选配）
为卓越性能而打造
搭载宜鼎 M.2 2280 转双隔离式 2.5GbE LAN 模块，体验 2.5GbE 连接的疾速性能。这款尖端模块相较于传统 GbE，性能提升高达 2.5 倍，使您能够无缝处理高清视频流、大文件传输和云计算等带宽密集型应用，确保网路运行稳定无阻。
探索多元应用场景与成功实例
工业/嵌入式系统
专为极端环境设计，我们的产品具备高耐用性，满足工业自动化与嵌入式系统的严苛需求。
安防监控
专为数字时代监控打造的解决方案，提供先进的数据分析与实时响应能力。
工业自动化
通过智能化产品提升系统运行效能，在工业应用场景中实现高精度数据治理与持续性运行保障。
规格表
| Model Name | EGPL-22S1 |
|---|---|
| Module Type | M.2 to Dual Isolated 2.5GbE LAN Module |
| Form Factor | M.2 2280 B+M Key |
| Function | LAN |
| Input I/F | PCI Express 2.1 x2 |
| Output I/F | 2.5GbE LAN |
| Output Port | 2 |
| Output Connector | RJ45 |
| Max. Power Consumption | 3.084W (3.3V, 934.7mA) |
| Dimension (W x L x H/mm) | Main Board: 22 x 80 x 9 Daughter Board: 59.5 x 30 x 17.32 |
| Temperature | Operation: S/T 0°~70°C; W/T -40°C ~ +85°C (Ta) Storage: -55°C ~ +95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : 10 (64bit), and above version Linux (igc) : Kernel 5.16.18 |
| Warranty | 3 Years |
| Notes | ● Please download Windows driver from Intel official website. ● Linux upstream kernel release from 5.16.18 (inbox igc driver) ● Not recommend used in VMware ESXi due to High Latency. ● Not support Intel vPro. |
产品料号
| 型号 | 简介 |
EGPL-22S1-C1 | M.2 2280 to Dual Isolated 2.5GbE LAN Module, Mounting Hole / Standard Temperature |
EGPL-22S1-W1 | M.2 2280 to Dual Isolated 2.5GbE LAN Module, Mounting Hole / Wide Temperature |
| EGPL-22S1-C2 | M.2 2280 to Dual Isolated 2.5GbE LAN Module, Bracket / Standard Temperature |
| EGPL-22S1-W2 | M.2 2280 to Dual Isolated 2.5GbE LAN Module, Bracket / Wide Temperature |
