LAN
M.2 转双通道 2.5GbE LAN 模块
EGPL-22N1
搭载
- Intel i226 控制器
提供
- 双 2.5GbE LAN 端口
特点
- 支持 PCB 变压器，实现灵活线缆设计
- 外接 LED 指示排针，显示 10/100/1000/2500 传输速度
- 符合 EN61000-4-2 静电放电标准：空气放电 15kV，接触放电 8kV
- 工作温度：-40°C 至 85°C

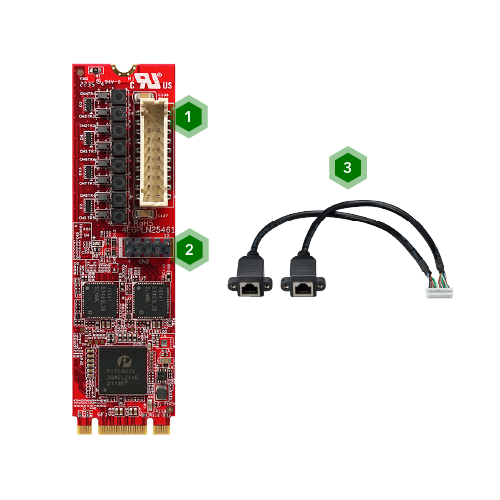

接口配置
- 1LAN 连接器
- 2外接 LED 指示排针
- 325 厘米 RJ45 线缆
为卓越性能而打造
宜鼎 M.2 GbE LAN 网络扩展卡采用先进的 Intel 以太网芯片，提供 2.5GbE 的优异性能。搭载多样化线缆选择，此系列产品能够提供稳定且高效的网络连接能力，适用于航空航天、车载、工业，以及户外环境。

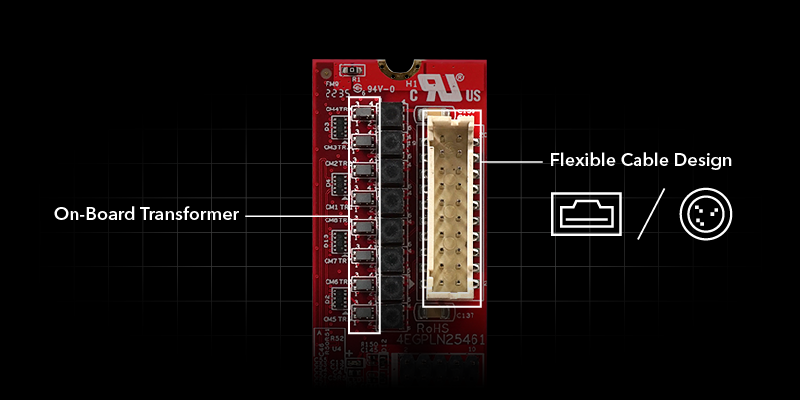

弹性线缆设计
无子板设计搭配 PCB 变压器，使 EGPL-22N1 在确保高可靠性的同时提供弹性线缆选择。专为严苛环境打造，此系列产品即使在具有挑战性的条件下也能提供稳健的性能表现。
在严苛环境中保持可靠表现
为应对严苛的工作环境需求，宜鼎 EGPL-22N1 采用 Intel 以太网控制器 i226 系列芯片，并通过静电放电测试，以及支持 -40°C 至 85°C 的宽温运作范围。这些特性确保了产品能在多种场景下，保护设备维持稳定的性能表现。
● 以太网控制器 ：采用 Intel i226 系列芯片
● 静电放电测试 : 通过 EN 61000-4-2（空气放电 15kV，接触放电 8kV）
● 宽温设计 : 支持 -40°C ~ 85°C
探索多元应用场景与成功实例
交通运输
我们的解决方案为电动汽车、公交、地铁等运输服务提供全方位支持，提升其安全性、运营效率和管理效率。
工业自动化
通过智能化产品提升系统运行效能，在工业应用场景中实现高精度数据治理与持续性运行保障。
航太
面对航太产业的严苛需求与环境挑战，我们致力开发创新解决方案，以满足客户不同的应用情境与任务。
零售
我们的解决方案为智能零售系统提供支持，实现精准库存管控、收银系统无缝协同和用户深度消费洞察。
规格表
| Model Name | EGPL-22N1 |
|---|---|
| Module Type | M.2 to Dual 2.5GbE LAN Module |
| Form Factor | M.2 2280 B+M Key |
| Function | LAN |
| Input I/F | PCI Express 2.1 x2 |
| Output I/F | 2.5GbE LAN |
| Output Port | 2 |
| Output Connector | RJ45 |
| Max. Power Consumption | 3.204W (3.3V, 971mA) |
| Dimension (W x L x H/mm) | 22 x 80 x 9 |
| Temperature | Operation : S/T 0°C ~ 70°C ; W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : 10 (64bit), and above version Linux (igc) : Kernel 5.16.18 |
| Warranty | 3 Years |
| Notes | ● Please download Windows driver from Intel official website. ● Linux upstream kernel release from 5.16.18 (inbox igc driver) ● Not recommend used in VMware ESXi due to High Latency. ● Not support Intel vPro. |
产品料号
| P/N | 简介 |
EGPL-22N1-C1 | M.2 to Dual 2.5GbE LAN Module / Standard Temperature |
EGPL-22N1-W1 | M.2 to Dual 2.5GbE LAN Module / Wide Temperature |
