LAN

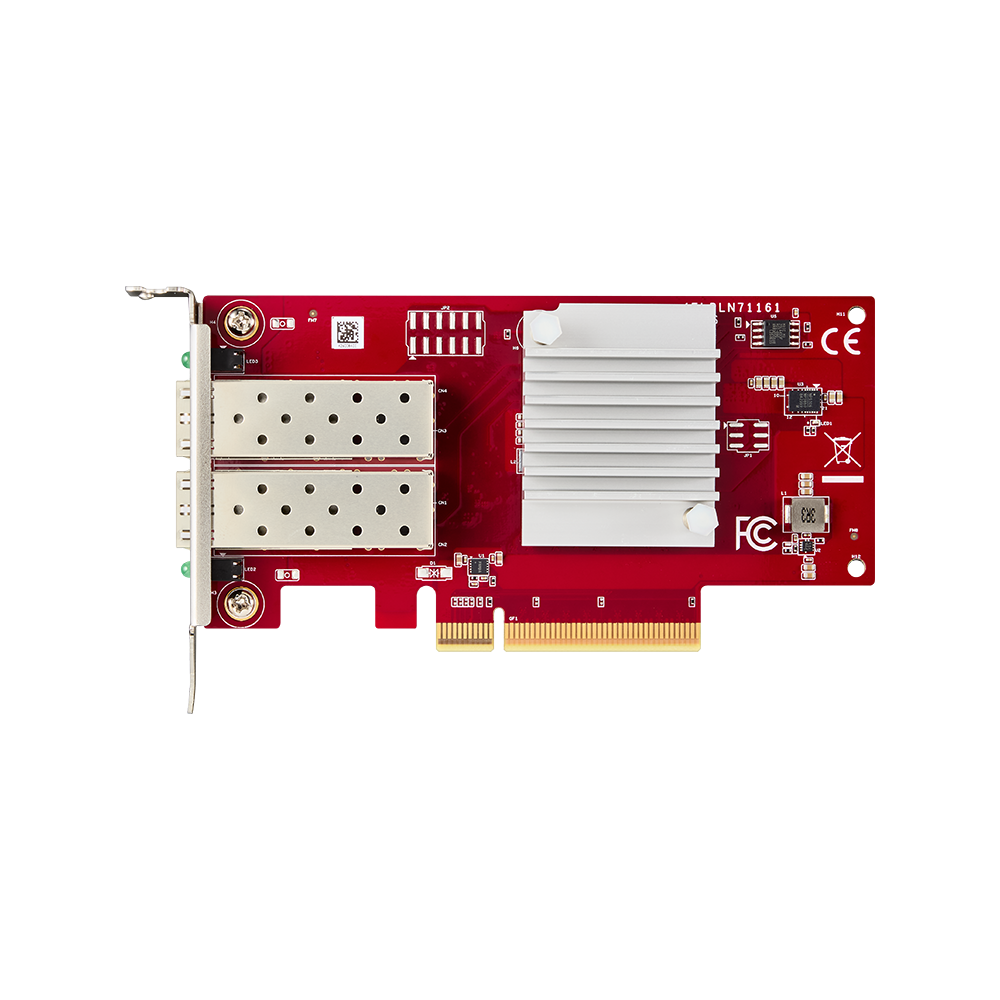

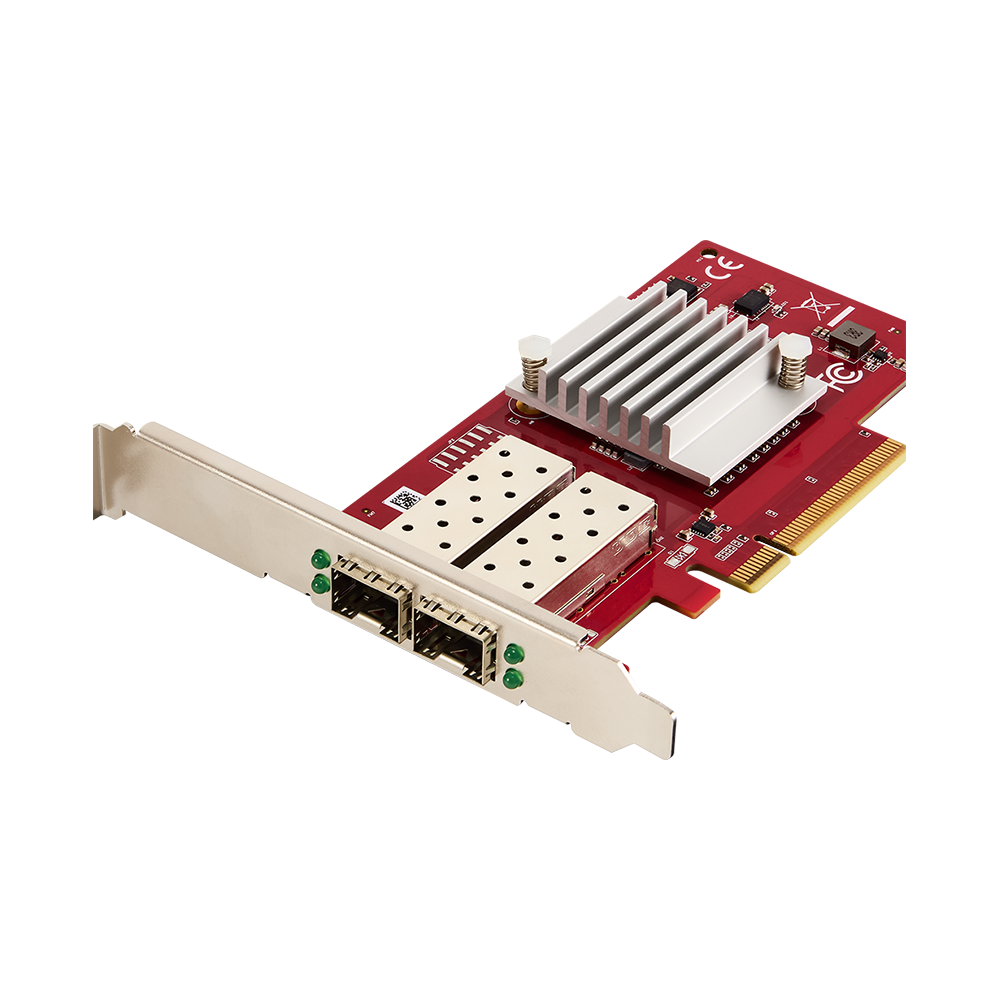

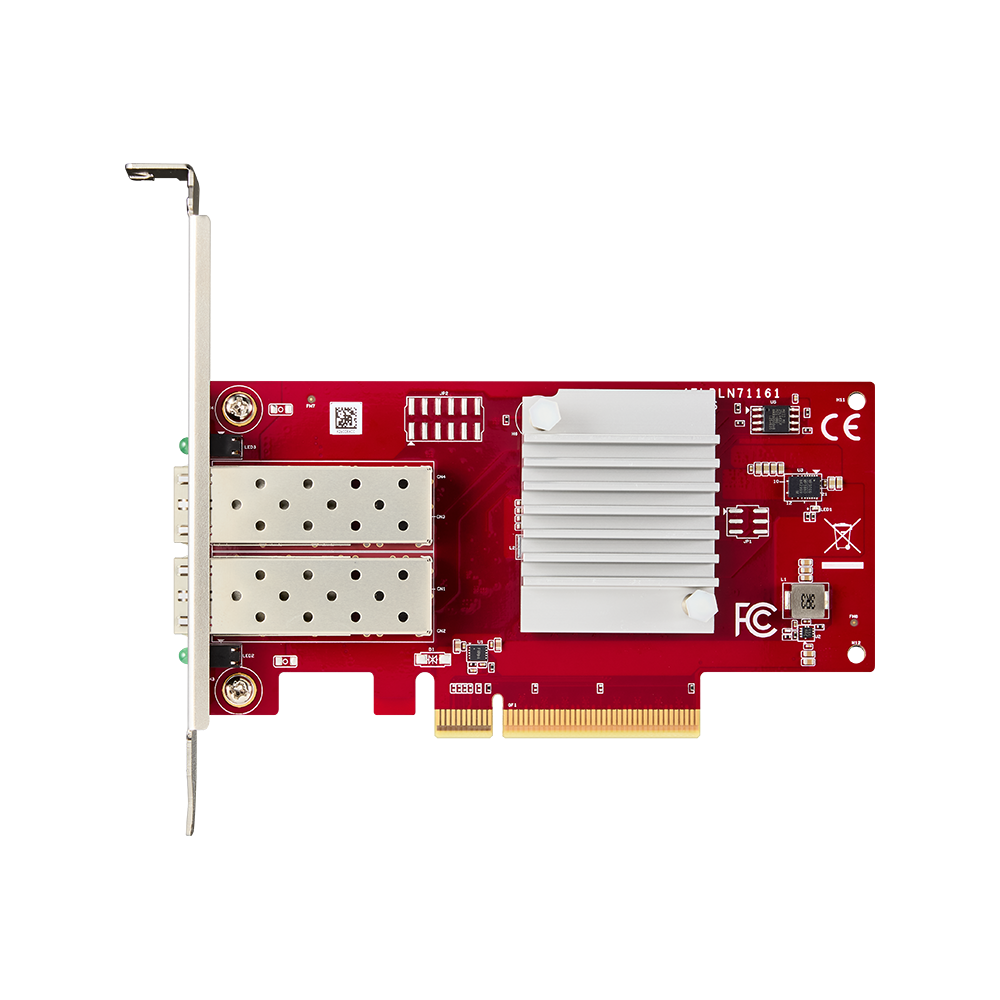

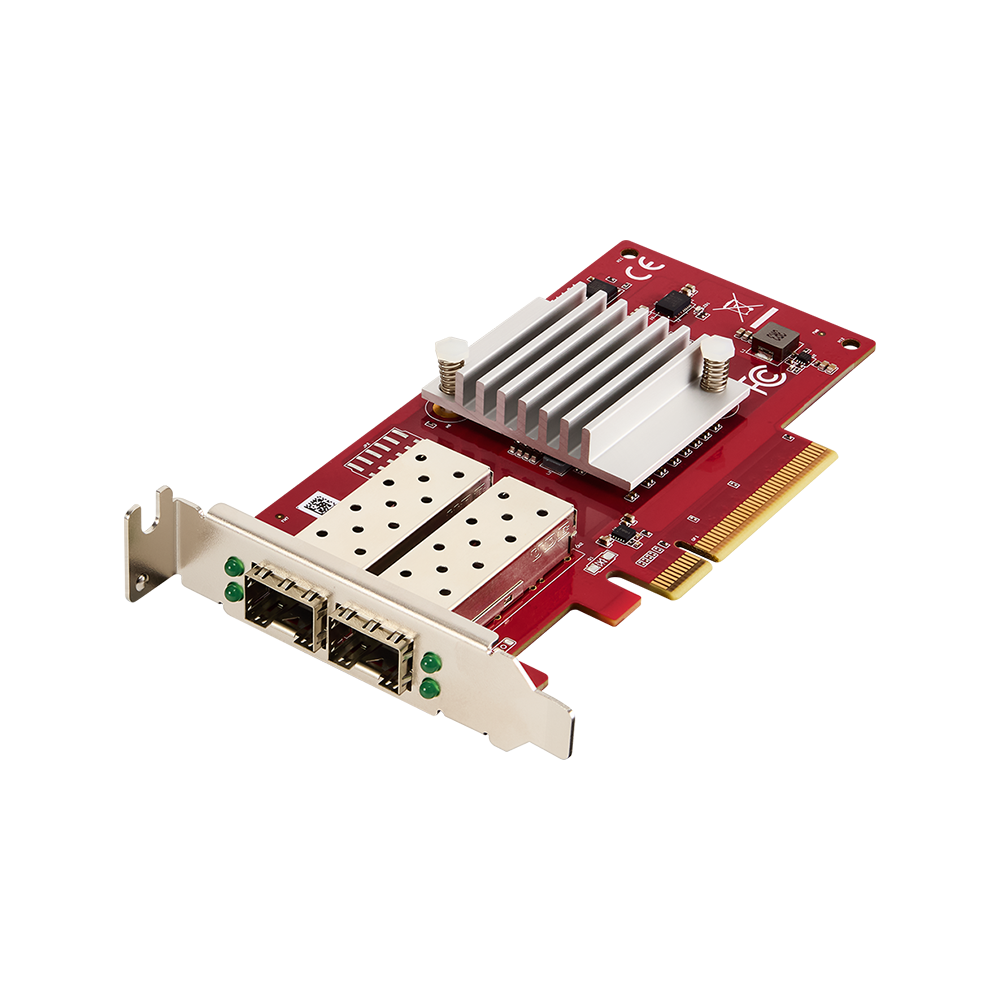

PCIe 转双通道 10GbE SFP+ LAN 模块
ELPL-T2F1
搭载
Intel X710-BM2 以太网控制器
特点
- 兼容 PCIe 矮版（Low-profile）挡板
- 支持 10GbE SFP+ 光纤与直连铜缆（DAC）模块
- 符合 EN61000-4-2 静电放电标准：空气放电 15kV，接触放电 8kV
- 支持 DPDK 16.11 及 PTP 精确时间协议
- 支持 SR-IOV 技术，最高可提供 128 个虚拟功能（VF）
- 工作温度：支持 0°C ~ 55°C (Ta)

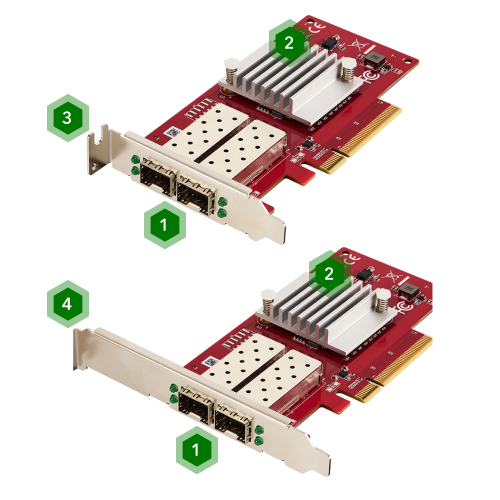

接口配置
- 1SFP+ 接口
- 2散热片
- 3矮版（Low-profile）挡板
- 4标准挡板
为卓越性能而打造
宜鼎 ELPL-T2F1 10GbE 高速 LAN 模块，是一款极致轻巧 PCIe 转双通道网络解决方案。通过高性能控制芯片，该模块提供高吞吐量、低延迟的网络传输，并支持 DPDK、PTP 与 SR-IOV 技术，能显著加速数据密集型工作负载。
ELPL-T2F1 模块可灵活整合进各种系统设计，结合工业级可靠性与出色性能，赋能下一代边缘 AI、智能制造、AGV/AMR 及高速数据聚合等多元应用。
极速联网，释放性能
这款 LAN 模块搭载先进的 Intel X710-BM2 控制器，具备高吞吐量、低延迟的 10GbE 卓越联网能力。全面支持 DPDK、PTP 与 SR-IOV 技术，确保在处理数据密集型或要求低延迟的工作负载时，可充分发挥性能。

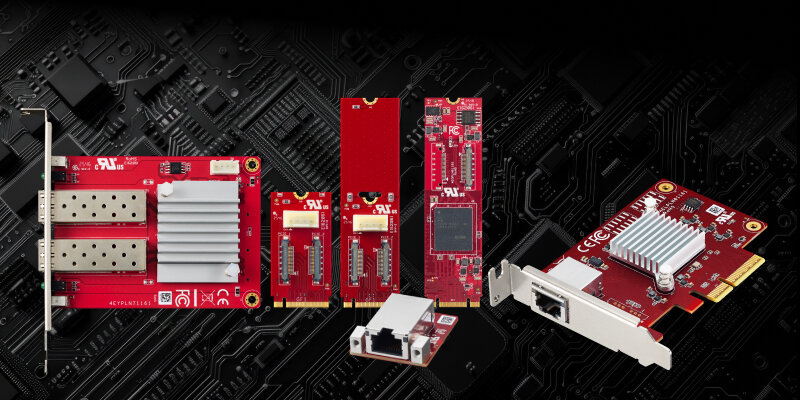

弹性设计，实现快速部署
宜鼎 10GbE LAN 模块全系列提供 M.2 2242、M.2 2280 及 PCIe 矮版（Low-profile）等多种规格，让企业无须投入高昂成本重新设计系统。通过其轻巧尺寸，即使在空间狭小的设备中，也可迅速实现网络升级。
矮版设计，强化散热
此模块兼容于 PCIe 矮版支架，能在空间有限的小型化系统中，有效提升散热效率。
支持 SFP+ 光纤与铜缆（DAC）模块
通过支持 SFP+ 模块，本产品兼容光纤与直连铜缆 (DAC) 模块，能完美整合高速光纤骨干网络。
探索多元应用场景与成功案例
AGV / AMR
提供高吞吐量、低延迟的联网性能，实现精确的车队协调与可靠的传感器数据流。
智慧工厂瑕疵检测
为机器视觉提供快速且稳定的图像传输，实现实时、准确的零件瑕疵检测。
工业自动化
为自动化系统提供更高带宽与更低延迟，确保设备间的精确协作与传感数据的稳定传输。
NVR 监控系统
确保多路 4K 视频流顺畅、可靠，即使在繁重工作负载下也不丢帧。
规格表
| Model Name | ELPL-T2F1 |
|---|---|
| Module Type | PCIe to Dual 10GbE SFP+ LAN Module |
| Form Factor | Low-profile PCIe |
| Function | Fiber Optical SFP+ |
| Input I/F | PCIe Gen 3 x8 |
| Output I/F | 10GbE Fiber Optical |
| Output Port | 2 |
| Output Connector | SFP |
| Max. Power Consumption | 12.72W (12V, 1060mA) |
| Dimension (W x L x H/mm) | 143.74 x 68.6 x 13.35 |
| Temperature | Operation : 0°C ~ 55°C (Ta) Storage : -40°C ~ 70°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | 50G@0.5ms |
| OS Support | Windows : 10 (64bit) and above versions Linux(igc) : Kernel 3.16 and above versions |
| Warranty | 3 Years |
产品料号
| 型号 | 规格 |
| ELPL-T2F1-C1 | PCIe to Dual 10GbE SFP+ LAN Module, W/ STD-BKT |
| ELPL-T2F1-C2 | PCIe to Dual 10GbE SFP+ LAN Module, W/ LOW-BKT |
