LAN
mPCIe 转双通道隔离式 2.5GbE 以太网水平模块
EMPL-22S2
搭载
- Intel i226 控制器
提供
- 双隔离式 2.5GbE 以太网端口
特点
- 采用灵活的子板设计，适配不同系统
- 符合 EN61000-4-5 2kV 浪涌保护标准
- 符合 IEC 60950-1 : 2005 + A1 : 2009 + A2 : 2013 2kV 高压测试保护标准
- 符合 EN61000-4-2 静电放电标准：空气放电 15kV，接触放电 8kV
- 工作温度：-40°C 至 85°C

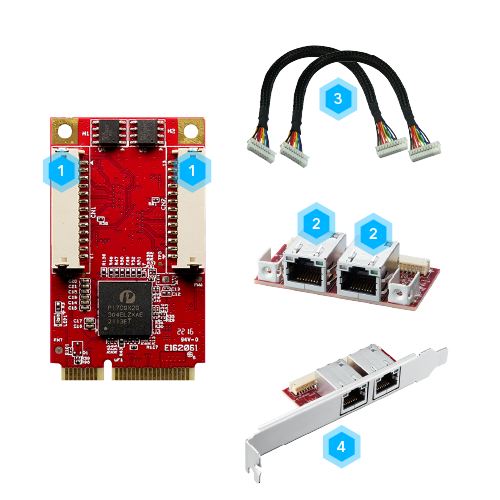

接口配置
- 1LAN 连接器
- 2RJ45 连接器（子板）
- 325 厘米板对板 LAN 线缆
- 4PCIe 标准扩展挡板（适用于 –C2/W2 SKU）
为卓越性能而打造
在当今数据驱动的世界中，稳定且高效的网络连接对自动化、医疗、娱乐、监控及工业电脑系统等多种应用至关重要。宜鼎的 mPCIe 转双通道隔离式 2.5GbE LAN 网络模块为这些应用提供优异性能，确保数据传输流畅并提升系统整体表现。
在严苛环境中保持可靠表现
为满足严苛的工作条件，宜鼎 EMPL-22S2 通过了 2.5kV 突波和 HiPOT 高压测试保护标准、静电放电测试，以及支持 -40°C 至 85°C 的宽温操作范围。这些特性确保了产品能在各式场景下，保护设备维持稳定的效能表现。
● 突波保护标准 : EN61000-4-5 2.5kV
● 高压测试 : 符合 IEC 60950-1 : 2005 + A1 : 2009 + A2 : 2013 2.5kV 标准
● 静电放电测试 : 符合 EN 61000-4-2（空气放电 15kV，接触放电 8kV）
● 宽温设计 : 支持 -40°C 至 85°C
探索多元应用场景与成功实例
工业/嵌入式系统
专为极端环境设计，我们的产品具备高耐用性，满足工业自动化与嵌入式系统的严苛需求。
工业自动化
通过智能化产品提升系统运行效能，在工业应用场景中实现高精度数据治理与持续性运行保障。
安防监控
专为数字时代监控打造的解决方案，提供先进的数据分析与实时响应能力。
智慧医疗
依托人工智能驱动的智能化解决方案，实现医疗系统深度赋能，精准满足严苛的医疗合规要求与高标准服务需求。
规格表
| Model Name | EMPL-22S2 |
|---|---|
| Module Type | mPCIe to Dual Isolated 2.5GbE LAN Module |
| Form Factor | mPCIe |
| Function | LAN |
| Input I/F | PCI Express 2.1 x1 |
| Output I/F | 2.5GbE LAN |
| Output Port | 2 |
| Output Connector | RJ45 |
| Max. Power Consumption | 3.8W (3.3V, 1154mA) |
| Dimension (W x L x H/mm) | Main Board : 30 x 50.9 x 6.15 Daughter Board : 50 x 28 x 19.37 |
| Temperature | Operation : S/T 0°C ~ 70°C ; W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : 10 (64bit), and above version Linux (igc) : Kernel 5.16.18 |
| Warranty | 3 Years |
| Notes | ● Please download Windows driver from Intel official website. ● The speed might be ≦ 1.6 Gbits/sec when using dual LAN at the same time. ● Linux upstream kernel release from 5.16.18 (inbox igc driver) ● Not recommend used in VMware ESXi due to High Latency. ● Not support Intel vPro. |
产品料号
| 型号 | 简介 |
EMPL-22S2-C1 | mPCIe to Dual Isolated 2.5GbE LAN Horizontal Module, Mounting Hole / Standard Temperature |
EMPL-22S2-W1 | mPCIe to Dual Isolated 2.5GbE LAN Horizontal Module, Mounting Hole / Wide Temperature |
| EMPL-22S2-C2 | mPCIe to Dual Isolated 2.5GbE LAN Horizontal Module, Bracket / Standard Temperature |
| EMPL-22S2-W2 | mPCIe to Dual Isolated 2.5GbE LAN Horizontal Module, Bracket / Wide Temperature |
