LAN
mPCIe 转双通道隔离式 2.5GbE LAN 模块
EMPL-22S1
搭载
- Intel i226 控制器
特点
- 符合 IEC 60950-1 : 2005 + A1 : 2009 + A2 : 2013 2kV 高压测试保护标准
- 符合 EN61000-4-2 静电放电标准：空气放电 15kV，接触放电 8kV
- 采用灵活子板和线缆设计，适用于各类系统
- 子板可选配端子安装孔或支架

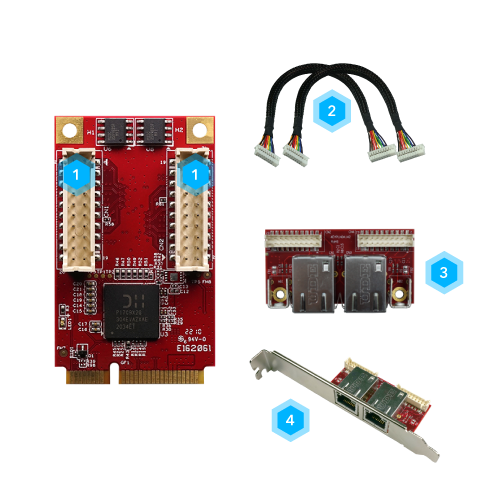

接口配置
- 1LAN 连接器
- 225 厘米板对板 LAN 线缆
- 3RJ45 子板
- 4RJ45 子板（含挡板，SKU 选配）
为卓越性能而打造
EMPL-22S1 为一款 mPCIe 转双埠隔离式 2.5GbE LAN 模块，专为高效能与可靠网路连线需求的嵌入式系统所设计。本装置具备 2 颗 Intel 乙太网路控制器，提供具隔离功能的 2.5GbE LAN 连线能力，确保每个连接埠都能独立运作，不受干扰。
EMPL-22S1 通过 IEC 60950-1 : 2005 + A1 : 2009 + A2 : 2013 2kV 高压测试（HiPOT）保护标准，适用于严苛环境。该模组搭载 採用 30μ” 金手指，提供 3 年质保，由宜鼎台湾製造，确保稳定可靠的效能。
探索多元应用场景与成功实例
工业/嵌入式系统
专为极端环境设计，我们的产品具备高耐用性，满足工业自动化与嵌入式系统的严苛需求。
安防监控
专为数字时代监控打造的解决方案，提供先进的数据分析与实时响应能力。
工业自动化
通过智能化产品提升系统运行效能，在工业应用场景中实现高精度数据治理与持续性运行保障。
规格表
| Model Name | EMPL-22S1 |
|---|---|
| Module Type | mPCIe to Dual Isolated 2.5GbE LAN Module |
| Form Factor | mPCIe |
| Function | LAN |
| Input I/F | PCI Express 2.1 x1 |
| Output I/F | 2.5GbE LAN |
| Output Port | 2 |
| Output Connector | RJ45 |
| Max. Power Consumption | 3.016W (3.3V, 914.6mA) |
| Dimension (W x L x H/mm) | Main Board: 30 x 50.9 x 9.2 Daughter Board: 59.5 x 30 x 17.32 |
| Temperature | Operation : S/T 0°C ~ 70°C ; W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : 10 (64bit), and above version Linux (igc) : Kernel 5.16.18 |
| Warranty | 3 Years |
| Notes | ● Please download Windows driver from Intel official website. ● The speed might be ≦1.6 Gbits /sec when using dual LAN at the same. ● Linux upstream kernel release from 5.16.18 (inbox igc driver) ● Not recommend used in VMware ESXi due to High Latency. ● Not support Intel vPro. |
产品料号
型号 | 简介 |
EMPL-22S1-C1 | mPCIe to Dual Isolated 2.5GbE LAN Module, Mounting Hole / Standard Temperature |
EMPL-22S1-W1 | mPCIe to Dual Isolated 2.5GbE LAN Module, Mounting Hole / Wide Temperature |
| EMPL-22S1-C2 | mPCIe to Dual Isolated 2.5GbE LAN Module, Bracket / Standard Temperature |
| EMPL-22S1-W2 | mPCIe to Dual Isolated 2.5GbE LAN Module, Bracket / Wide Temperature |
