LAN
mPCIe 转单通道隔离式 2.5GbE LAN 水平模块
EMPL-21S1
搭载
- Intel i226 控制器
特点
- 符合 IEC 60950-1 : 2005 + A1 : 2009 + A2 : 2013 500V 高压测试保护
- 符合 EN61000-4-2 静电放电标准：空气放电 15kV，接触放电 8kV
- 采用灵活子板和线缆设计，适用于各类系统
- 子板可选配端子安装孔或支架
- 可选配工业级温度范围（-40°C 至 85°C）

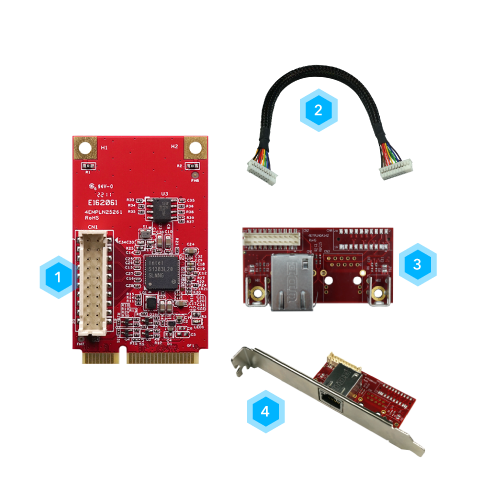

接口配置
- 1LAN 连接器
- 225 厘米板对板 LAN 线缆
- 3RJ45 子板
- 4RJ45 子板（含挡板，SKU 选配）
为卓越性能而打造
EMPL-21S1 是一款单端口隔离式 2.5GbE LAN 模组，专为高性能网络设计。它符合严苛的安全和耐用性标准，包括 IEC 60950-1 : 2005 + A1 : 2009 + A2 : 2013 2kV 高压测试 (HiPOT) 保护。该模组亦符合 EN61000-4-2 静电放电标准 (ESD) 要求，提供空气放电 15kV 和接触放电 8kV 保护。
EMPL-21S1 采用灵活子板和线缆设计，可适应各种系统，并提供可选的端子安装孔或支架，以增加安装灵活性。
EMPL-21S1 模块支持 -40°C 至 85°C 的工业温度范围。该模块配备 30μ” 金手指并提供 3 年质保，确保在严苛环境下长期可靠运行。由宜鼎台湾製造，可充分满足先进的网路服务需求。
探索多元应用场景与成功实例
工业/嵌入式系统
专为极端环境设计，我们的产品具备高耐用性，满足工业自动化与嵌入式系统的严苛需求。
安防监控
专为数字时代监控打造的解决方案，提供先进的数据分析与实时响应能力。
工业自动化
通过智能化产品提升系统运行效能，在工业应用场景中实现高精度数据治理与持续性运行保障。
精选资源
| Model Name | EMPL-21S1 |
|---|---|
| Module Type | mPCIe to Single Isolated 2.5GbE LAN Module |
| Form Factor | mPCIe |
| Function | LAN |
| Input I/F | PCI Express 2.1 x1 |
| Output I/F | 2.5GbE LAN |
| Output Port | 1 |
| Output Connector | RJ45 |
| Max. Power Consumption | 1.86W (3.3V, 564.7mA) |
| Dimension (W x L x H/mm) | Main Board: 30 x 50.9 x 9.2 Daughter Board: 59.5 x 30 x 17.32 |
| Temperature | Operation : S/T 0°C ~ 70°C ; W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : 10 (64bit), and above version Linux (igc) : Kernel 5.16.18 |
| Warranty | 3 Years |
| Notes | ● Please download Windows driver from Intel official website. ● Linux upstream kernel release from 5.16.18 (inbox igc driver) ● Not recommend used in VMware ESXi due to High Latency. ● Not support Intel vPro. |
产品料号
型号 | 简介 |
EMPL-21S1-C1 | mPCIe to Single Isolated 2.5GbE LAN Module, i226-LM, Mounting Hole / Standard Temperature |
EMPL-21S1-W1 | mPCIe to Single Isolated 2.5GbE LAN Module, i226-IT, Mounting Hole / Wide Temperature |
| EMPL-21S1-C2 | mPCIe to Single Isolated 2.5GbE LAN Module, i226 LM, Bracket / Standard Temperature |
| EMPL-21S1-W2 | mPCIe to Single Isolated 2.5GbE LAN Module, i226-IT, Bracket / Wide Temperature |
