M.2 2242 转双通道隔离式 2.5GbE LAN 水平模块
EGPL-22S4
搭载
- Intel i226 控制器
提供
- 双隔离式 2.5GbE LAN 端口
特点
- 采用灵活子板设计，适配于不同系统
- 符合 EN 61000-4-5 2kV 浪涌保护标准
- 符合 IEC 60950-1:2005+A1:2009+A2:2013 2kV 高压测试保护标准
- 符合 EN 61000-4-2 静电放电标准：空气放电 15kV，接触放电 8kV
- 工作温度：-40°C 至 85°C

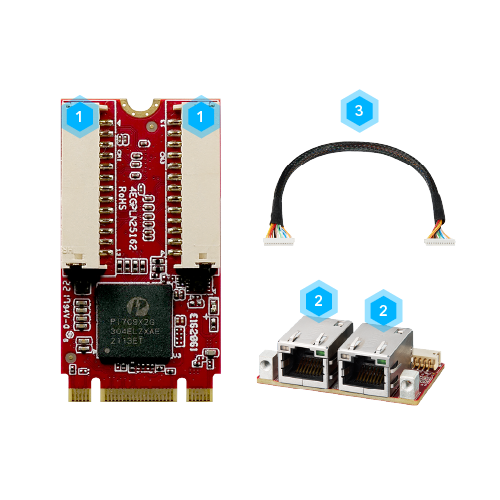

接口配置
- 1LAN 连接器
- 2RJ45 连接器（子板）
- 325 厘米板对板 LAN 线缆
为卓越性能而打造
宜鼎 EGPL-22S4 M.2 2242 LAN 网络扩展卡搭载 Intel 以太网芯片，提供 2.5GbE 的优异性能。采用多功能紧凑设计，可灵活扩展 1 至 2 个网络端口，适用于空间受限的应用场景。此外，该产品可承受极端温度，确保在服务器、娱乐系统或高负载的网络任务等严苛环境下稳定运行。
紧凑尺寸设计，专为嵌入式系统设计
EGPL-22S4 采用 M.2 2242 B+M 接口设计，并搭配精巧的子板，使其能在空间受限的环境中，满足单端口扩展需求。
在严苛环境中保持可靠表现
为满足严苛的工作条件，宜鼎 EGPL-22S4 通过了 2.5kV 突波和 HiPOT 高压测试保护标准、静电放电测试，以及支持 -40°C 至 85°C 的宽温操作范围。这些特性确保了产品能在各式场景下，保护设备维持稳定的效能表现。
● 浪涌保护 : 符合 EN61000-4-5 2.5kV 標準
● 高压测试 : 符合 IEC 60950-1 : 2005 + A1 : 2009 + A2 : 2013 2.5kV 安全标准
● 静电放电测试 : 通过 EN 61000-4-2（空气放电 15kV，接触放电 8kV）
● 宽温设计 : 支持 -40°C 至 85°C
探索多元应用场景与成功实例
工业/嵌入式系统
专为极端环境设计，我们的产品具备高耐用性，满足工业自动化与嵌入式系统的严苛需求。
工业自动化
通过智能化产品提升系统运行效能，在工业应用场景中实现高精度数据治理与持续性运行保障。
安防监控
专为数字时代监控打造的解决方案，提供先进的数据分析与实时响应能力。
智慧医疗
打造人工智能驱动的系统性医疗解决方案，严格遵循高精度与高可靠性技术标准。
规格表
| Model Name | EGPL-22S4 |
|---|---|
| Module Type | M.2 2242 to Dual Isolated 2.5GbE LAN Horizontal Module |
| Form Factor | M.2 2280 B+M Key |
| Function | LAN |
| Input I/F | PCI Express 2.1 x2 |
| Output I/F | 2.5GbE LAN |
| Output Port | 2 |
| Output Connector | RJ45 |
| Max. Power Consumption | 3.23W (3.3V, 979mA) |
| Dimension (W x L x H/mm) | Main Board : 22 x 42 x 5.95 Daughter Board : 50 x 28 x 19.75 |
| Temperature | Operation : S/T 0°C ~ 70°C ; W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : 10 (64bit), and above version Linux(igc) : Kernel 5.16.18 |
| Warranty | 3 Years |
| Notes | • Please download Windows driver from Intel official website. • Linux upstream kernel release from 5.16.18 (inbox igc driver) • Not recommend used in VMware ESXi due to High Latency. • Not support Intel vPro. |
产品料号
| 型号 | 简介 |
EGPL-22S4-C1 | M.2 2242 to Dual Isolated GbE LAN Horizontal Module, Mounting Hole / Standard Temperature |
EGPL-22S4-W1 | M.2 2242 to Dual Isolated GbE LAN Horizontal Module, Mounting Hole / Wide Temperature |
