LAN

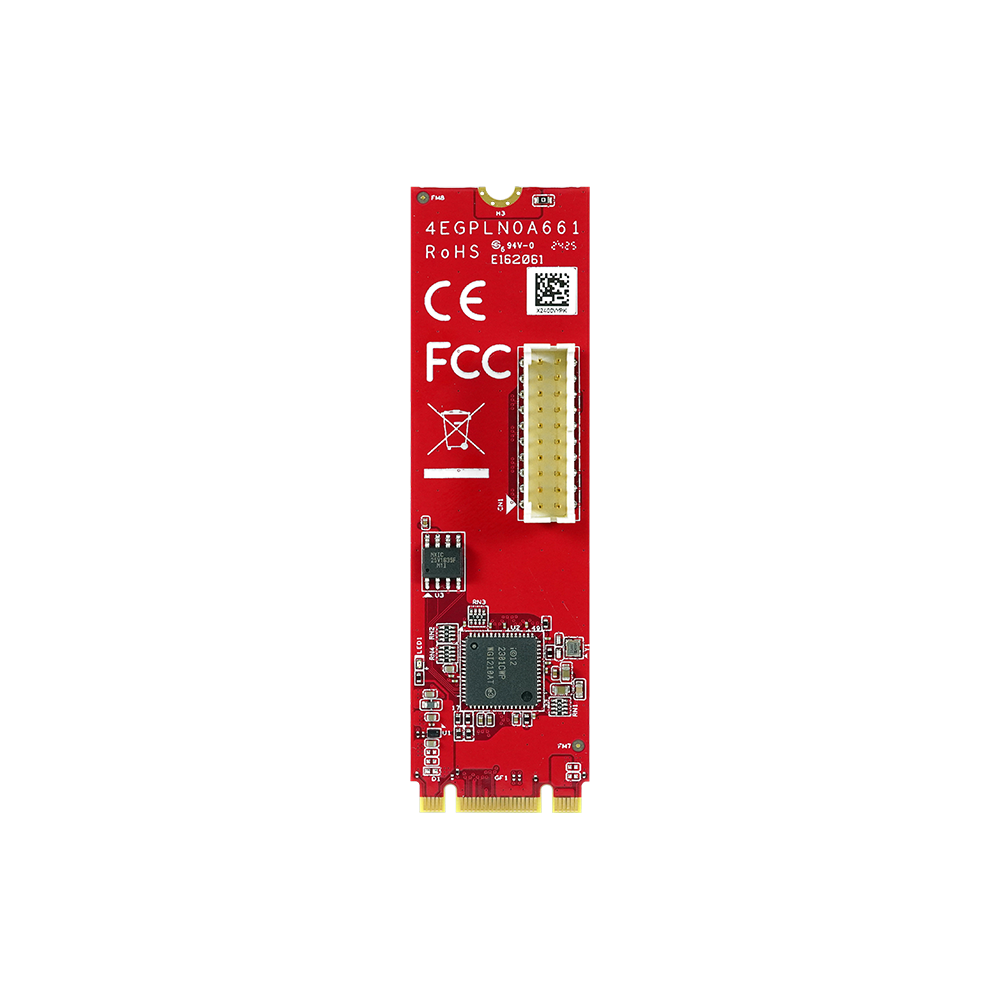

M.2 转单通道 GbE LAN 模块
EGPL-G101
搭载
- Intel i210 控制器
特点
- 符合 EN61000-4-5 2kV 浪涌保护
- 符合 IEC 60950-1 : 2005 + A1 : 2009 + A2 : 2013 2kV 高压测试安全标准
- 符合 EN61000-4-2 静电放电标准：空气放电 15kV，接触放电 8kV
- 採用灵活的子板与线缆设计，适配不同系统
- 子板可选配终端安装孔或挡板
可选配工业级温度范围（-40°C 至 85°C）

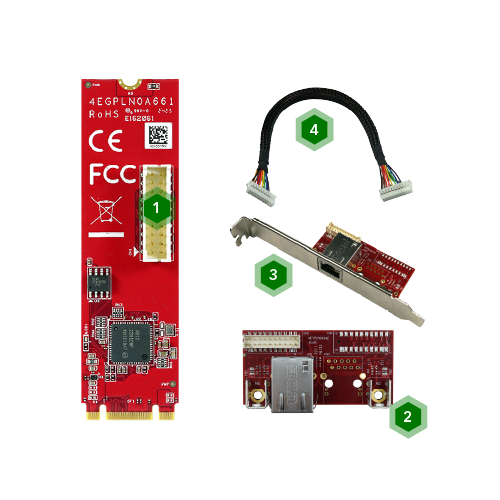

接口配置
- 1LAN 连接器
- 2RJ45 子板
- 3RJ45 子板（含挡板，SKU 选配）
- 425 厘米板对板 LAN 线缆
为卓越性能而打造
EGPL-G101 是一款专为工业环境设计的单端口隔离式 GbE LAN 模块。它提供增强的保护，符合 2kV 浪涌保护、2kV 高压测试 (HiPOT) 和 15kV 空气放电 / 8kV 接触放电的静电放电 (ESD) 标准。
该模块采用灵活子板和线缆设计，可轻松集成到各种系统中，并支持可选的端子安装孔或支架。
EGPL-G101 支持 -40°C 至 85°C 的工业级温度范围，并提供 3 年保修。它符合工业标准，由宜鼎台湾制造，并配有 30μ” 金手指，以确保可靠性。
探索多元应用场景与成功实例
交通运输
我们的解决方案为电动汽车、公交、地铁等运输服务提供全方位支持，提升其安全性、运营效率和管理效率。
工业/嵌入式系统
专为极端环境设计，我们的产品具备高耐用性，满足工业自动化与嵌入式系统的严苛需求。
安防监控
专为数字时代监控打造的解决方案，提供先进的数据分析与实时响应能力。
工业自动化
通过智能化产品提升系统运行效能，在工业应用场景中实现高精度数据治理与持续性运行保障。
规格表
| Model Name | EGPL-G101 |
|---|---|
| Module Type | M.2 to Single GbE LAN Module |
| Form Factor | M.2 2280 B+M Key |
| Function | LAN |
| Input I/F | PCI Express 2.1 x1 |
| Output I/F | GbE LAN |
| Output Port | 1 |
| Output Connector | RJ45 |
| Max. Power Consumption | 0.66W (3.3V x 200mA) |
| Dimension (W x L x H/mm) | 22 x 80 x 9.3 |
| Temperature | Operation : S/T 0°C ~ 70°C ; W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : XP (32bit), 7 (32 / 64bit), 8 / 8.1 (32 / 64 bit), 10 (32 / 64bit), and above version Linux : Kernel 2.4 series, 2.6.x, 3.x, and above version |
| Warranty | 3 Years |
| Notes | Please download driver from Intel official website. |
产品料号
型号 | 简介 |
EGPL-G101-C3 | M.2 2280 to Single GbE LAN Module, Terminal Mounting Hole / Standard Temperature |
EGPL-G101-W3 | M.2 2280 to Single GbE LAN Module, Terminal Mounting Hole / Wide Temperature |
| EGPL-G101-C4 | M.2 2280 to Single GbE LAN Module, Bracket / Standard Temperature |
| EGPL-G101-W4 | M.2 2280 to Single GbE LAN Module, Bracket / Wide Temperature |
