Serial

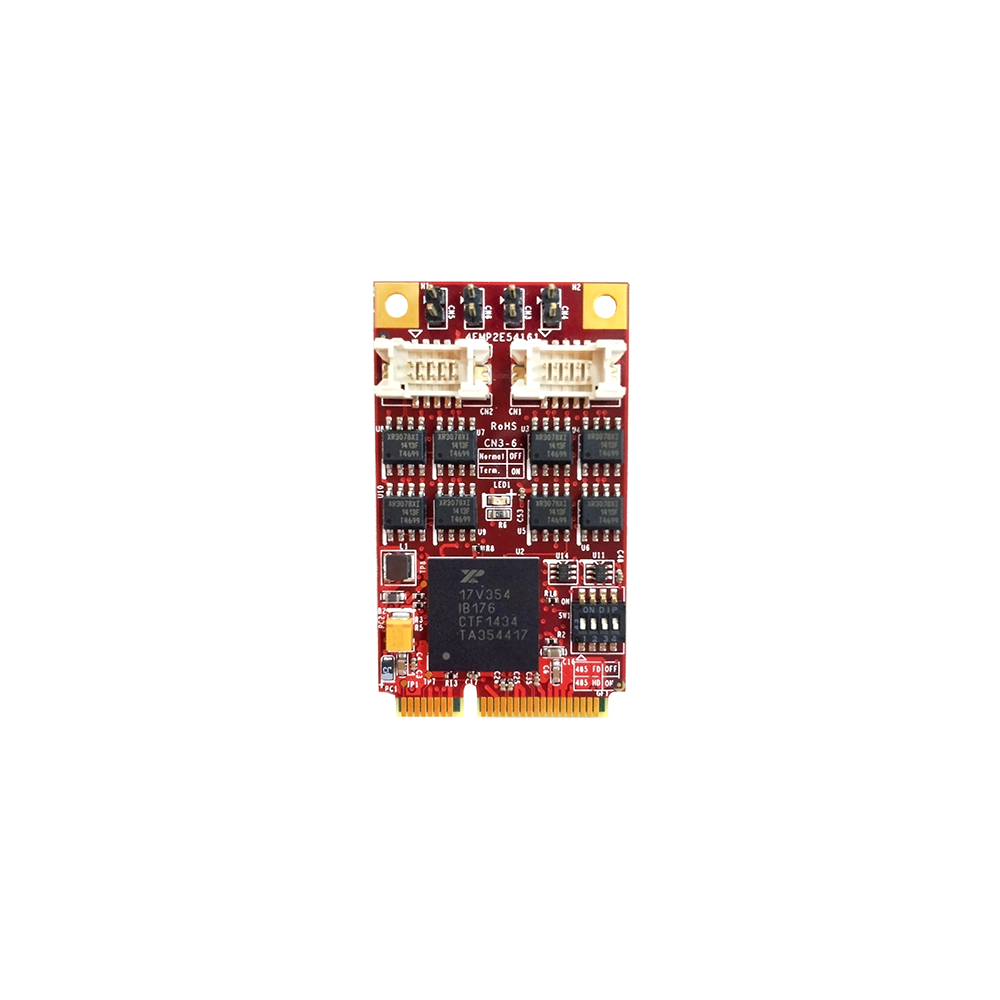

mPCIe 转四通道 RS422/485 模块
EMP2-X402
特点
- 符合 PCIe 2.0 规范。可透过开关设定 RS-422 / 485 模式，支援 485HD（半双工）与 485FD（全双工）
- 提供 4800 至 3Mbps 串行数据传输速率，兼容 16C550 标准，具备 256 字节 FIFO
- 支持工业级温度范围（-40°C 至 85°C）
- 配置 DB-9 连接器和线缆，提供灵活设计
- 可透过跳线设定终端电阻
- 具备最高 15KV 之静电放电保护电路，防止系统毁损
接口配置
- 1连接器端口 1、2
- 2连接器端口 3、4
- 3终端电阻连接端口 1、2、3、4 专用跳线
- 4RS-422 / 485 切换开关
- 525 公分 DB9 线缆
为卓越性能而打造
MP2-X402 符合 PCIe 2.0 规范，支援 RS串列通讯，可透过开关设定 485HD（半双工）和 485FD（全双工）模式。最高支援 3 Mbps 的串行数据传输速率，兼容 16C550 标准，并内建 256 字节 FIFO。
本产品可在 -40°C 至 85°C 的温度范围内稳定运作，配备 DB-9 连接器、可透过跳线设定终端电阻，并具备 15kV 静电放电（ESD）保护。MP2-X402 採用 30μ” 金手指，提供 3 年质保，由宜鼎台湾製造，确保可靠稳定效能。
探索多元应用场景与成功实例
交通运输
我们的解决方案为电动汽车、公交、地铁等运输服务提供全方位支持，提升其安全性、运营效率和管理效率。
工业/嵌入式系统
专为极端环境设计，我们的产品具备高耐用性，满足工业自动化与嵌入式系统的严苛需求。
工业自动化
通过智能化产品提升系统运行效能，在工业应用场景中实现高精度数据治理与持续性运行保障。
精选资源
| Model Name | EMP2-X402 |
|---|---|
| Module Type | mPCIe to Four RS422 / 485 Module |
| Form Factor | mPCIe |
| Function | Serial |
| Input I/F | PCI Express 2.0 x1 |
| Output Port | 4 |
| Output Connector | DB-9 |
| Max. Power Consumption | 0.33W (3.3V x 100mA) |
| Dimension (W x L x H/mm) | 30 x 50.9 x 8.25 |
| Temperature | Operation : W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : XP (32 bit), 7 (32 / 64 bit), 8 / 8.1 (32 / 64 bit), 10, and above version, WES7, CE7.0 Linux : Kernel 2.6.x and above. |
| Warranty | 3 Years |
| Notes | Innodisk can provide Linux source for modification. |
产品料号
型号 | 简介 |
| EMP2-X402-W1 | mPCIe to Four RS422 / 485 Module, Wide Temperature |
