Serial
mPCIe 转双通道隔离式 RS-422 与 RS-485 模块
EMP2-X4S2
提供
- 4800bps 至 3Mbps 串行数据传输速率
特点
- 符合 PCI Express 2.0 规范
- 兼容 16C550，具备 256 字节 FIFO
- 支持端口至计算机隔离功能
- 可通过 DIP 开关设置终端电阻
- 符合 2.5kV 高压测试防护标准
- 符合 EN61000-4-2 静电放电标准：空气放电 15kV、接触放电 8kV
- 工作温度：-40°C 至 +85°C

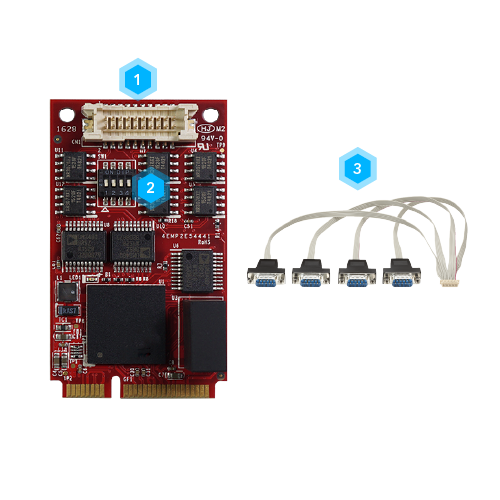

接口配置
- 1接口 1, 2, 3, 4
- 2终端电阻拨码开关
- 325厘米DB9线缆
为卓越性能而打造

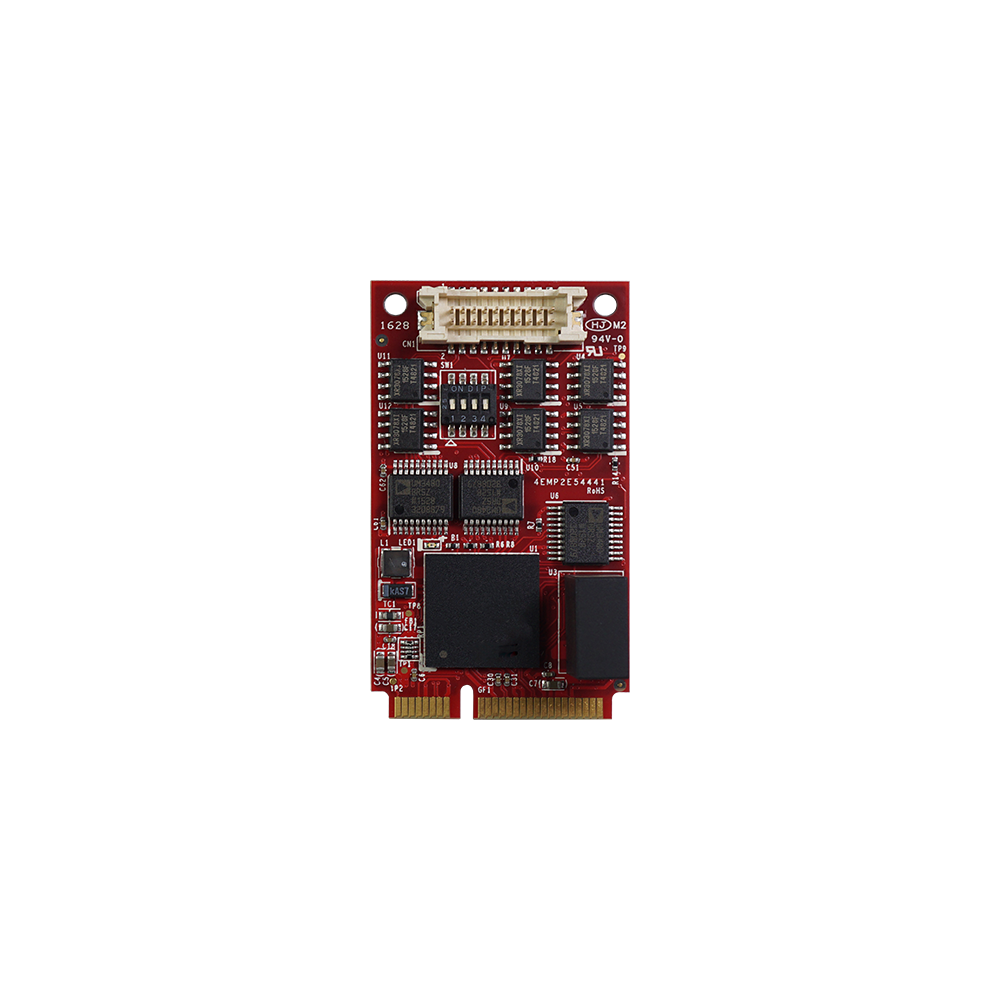

宜鼎 EMP2-X4S2 是专为严苛工业应用设计的 mPCIe 扩展模块，具备两个隔离式串行通信端口，同时支持 RS-422 与 RS-485 通信协议，并提供稳定可靠的高速数据传输。为提升耐用性，EMP2-X4S2 内置稳固的端口至计算机隔离功能，并符合严格的安全标准，包括 IEC 60950-1:2005 + A1:2009 + A2:2013 及 2.5kV 高压测试防护标准。这些安全功能使 EMP2-X4S2 特别适用于条件严苛的工业环境，确保稳定运行和高品质信号传输。
可靠稳定的数据传输
提供4800bps至3Mbps的串行数据传输速率，并内置256字节FIFO，可确保在关键任务应用中，维持流畅且不间断的数据流。
专为严苛环境打造
符合 IEC 60950-1:2005 + A1:2009 + A2:2013 2.5kV 高压测试防护标准及 EN 61000-4-2 标准，在 -40°C 至 +85°C 的温度范围内，提供全面防护并确保稳定运行。
探索多元应用场景与成功实例
智能制造
实现设备间高效数据交互，重构生产流程智能化。
交通运输
为车辆监控和车队管理系统提供可靠的数据传输保障。
智慧医疗
构建核心医疗场景下医疗器械安全通信链路。
智慧城市
实现公共安全系统与城市基础设施管理体系的互联互通及功能协同，推动一体化智能运行。
规格表
| Model Name | EMP2-X4S2 |
|---|---|
| Module Type | mPCIe to Dual RS-422 & RS-485 |
| Form Factor | mPCIe |
| Function | Serial |
| Input I/F | PCI Express 2.0 x1 |
| Output I/F | RS-232, RS-485 |
| Output Port | 4 |
| Output Connector | DB-9 |
| Max. Power Consumption | 0.58W (3.3V x 175mA) |
| Dimension (W x L x H/mm) | 30 x 50.9 x 12.55 |
| Temperature | Operation : W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : XP (32 bit), 7 (32 / 64 bit), 8 / 8.1 (32 / 64 bit), 10, WES7, CE7.0 Linux : Kernel 2.6.x and above. |
| Warranty | 3 Years |
| Notes | Innodisk can provide Linux source for modification. |
产品料号
| 简介 | 简介 |
| EMP2-X4S2-W1 | mPCIe to Dual Isolated RS-422 & RS-485 Module / Wide Temperature |
