M.2 转四通道隔离式 RS-422 / 485 模块
EGP2-X4S1
特点
- 符合 PCI Express 2.0 规范
- 提供 4800 至 1.5Mbps 串列资料传输速率，相容于 16C550 标准，具备 256 位元组 FIFO
- 支援连接埠与电脑之间的隔离，符合 IEC 60950-1 : 2005 + A1 : 2009 + A2 : 2013 2.5kV 高压测试保护标准
- 符合 EN61000-4-2 静电放电标准：空气放电 15kV、接触放电 8kV
- 透过 DIP 开关启用 / 停用终端电阻
- RS-422 / 485 模式可透过开关设定
- 可在工业温度范围（-40°C 至 85°C）下运作

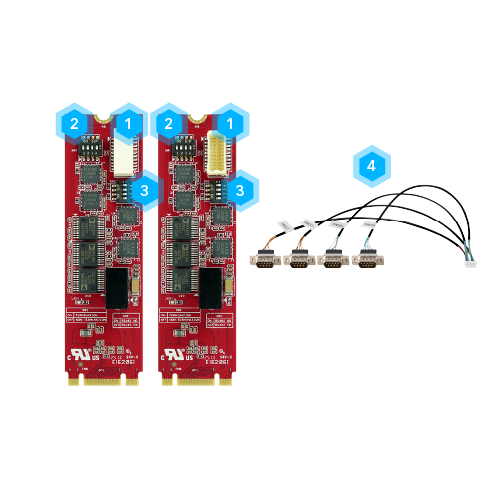

接口配置
- 1接口埠1, 2, 3, 4
- 2终端电阻指拨开关
- 3RS-422/485模式切换指拨开关
- 4DB9线缆
为卓越性能而打造
Innodisk EGP2-X4S1 是专为严苛工业应用设计的 M.2 扩充模块，具备四个具隔离功能的串列通讯埠，支援 RS-422 或 RS-485 通讯协定，能够实现可靠的高速资料传输。为确保耐用性与安全性，该模组採用稳固的埠对电脑隔离设计，并符合 IEC 60950-1 : 2005 + A1 : 2009 + A2 : 2013 2.5kV 高压测试保护标准。凭藉这些安全防护特性，EGP2-X4S1 特别适合在恶劣的工业环境中使用，确保可靠运行与高品质的讯号传输。
探索多元应用场景与成功实例
工业/嵌入式系统
专为极端环境设计，我们的产品具备高耐用性，满足工业自动化与嵌入式系统的严苛需求。
安防监控
专为数字时代监控打造的解决方案，提供先进的数据分析与实时响应能力。
工业自动化
通过持续性运行保障技术提升系统运行效能。
精选资源
| Model Name | EGP2-X4S1 |
|---|---|
| Module Type | M.2 to Four Isolated RS-422 / 485 Module |
| Form Factor | M.2 2280 B+M Key |
| Function | Serial |
| Input I/F | PCI Express 2.0 x1 |
| Output I/F | RS-422, RS-485 |
| Output Connector | DB-9 |
| Output Port | 4 |
| Max. Power Consumption | 1.84W (3.3V, 557mA) |
| Dimension (W x L x H/mm) | 22 x 80 x 12.23 |
| Temperature | Operation : W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : 7 (32 / 64bit), 10 (32 / 64bit), and later versions Linux : Kernel 2.6.38 and later versions |
| Warranty | 3 Years |
| Notes | -- |
产品料号
| 型号 | 简介 |

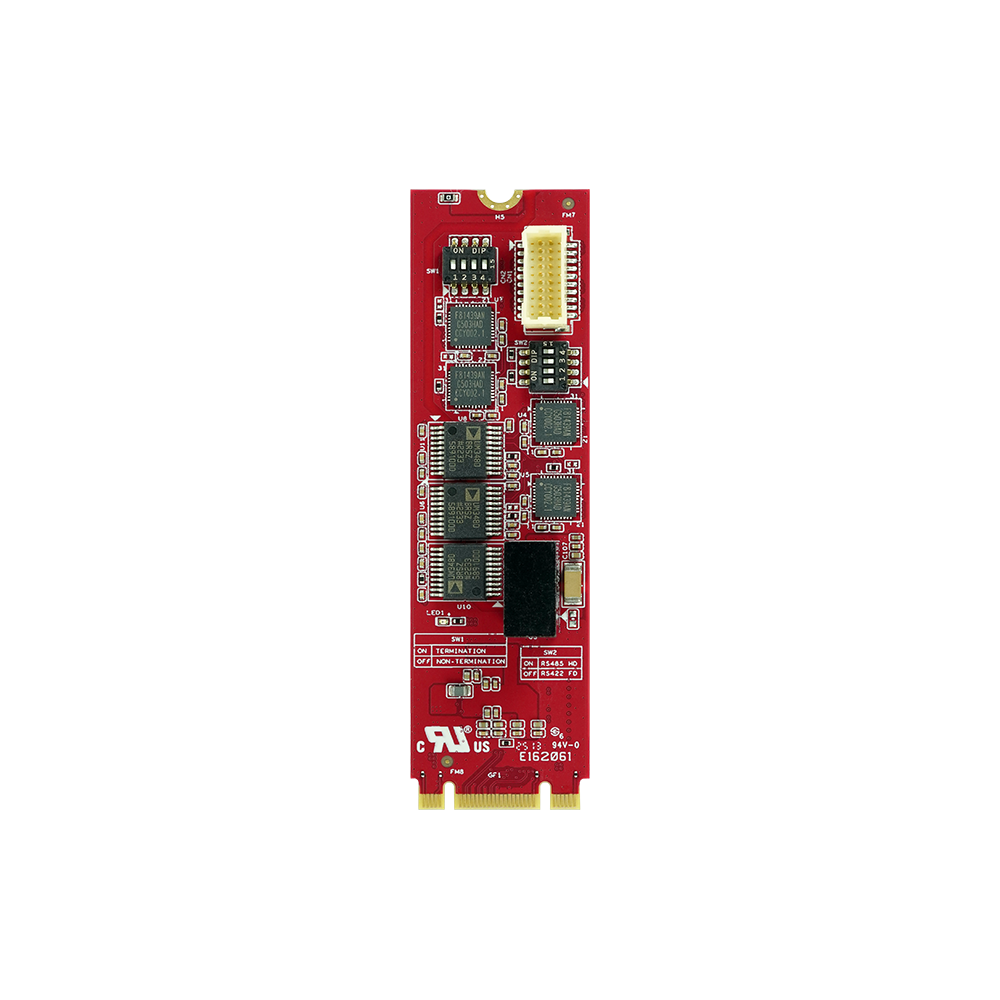

| EGP2-X4S1-W1 | M.2 to Four Isolated RS-422 / 485 Module, Vertical Connector / Wide Temperature |

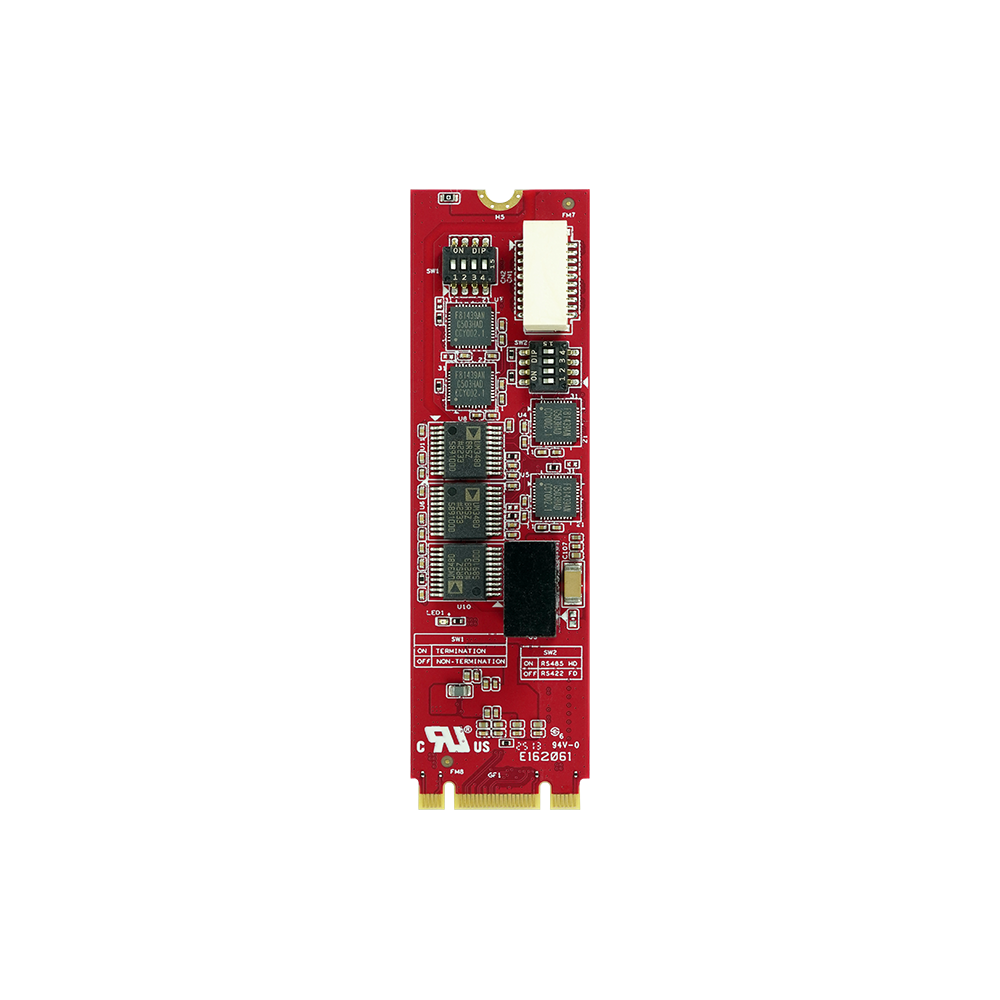

| EGP2-X4S1-W2 | M.2 to Four Isolated RS-422 / 485 Module, Horizontal Connector / Wide Temperature |
