LAN
mPCIe 转单通道隔离式 GbE LAN 水平模块
EMPL-G102
搭载
- Intel i210 控制器
特点
- 符合 EN61000-4-5 2kV 浪涌保护标准
- 符合 IEC 60950-1 : 2005 + A1 : 2009 + A2 : 2013 2kV 高压测试保护标准
- 符合 EN61000-4-2 静电放电标准：空气放电 15kV，接触放电 8kV
- 采用灵活子板和线缆设计，适用于各类系统
- 子板可选配端子安装孔或支架
- 可选配工业级温度范围（-40°C 至 85°C）

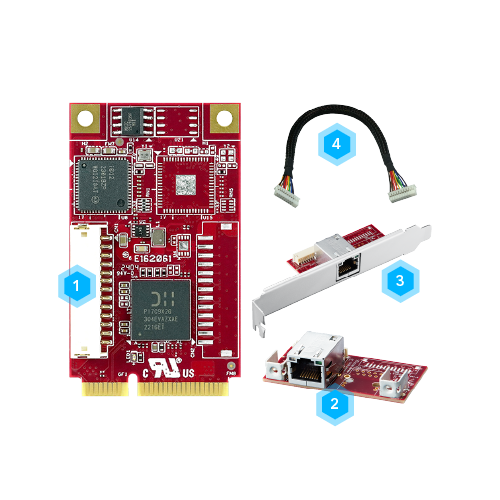

接口配置
- 1LAN 连接器
- 2RJ45 子板

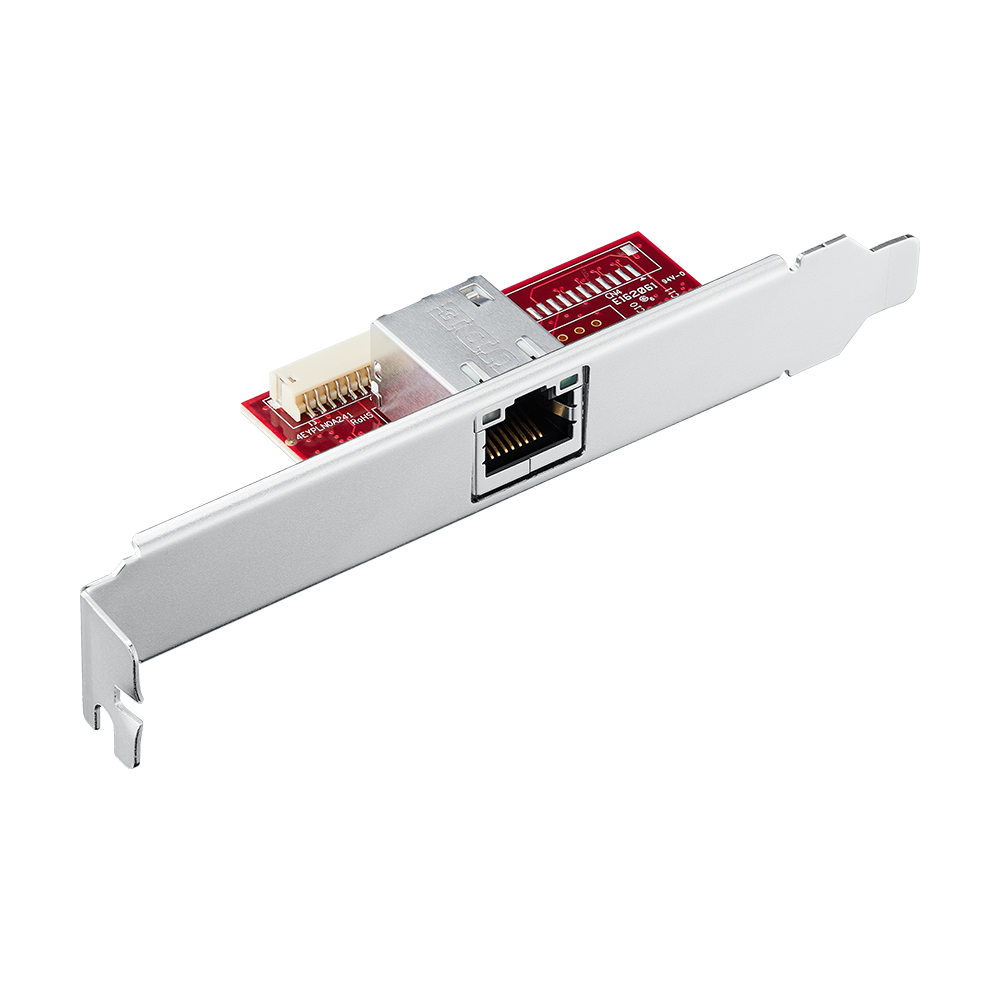

- 3RJ45 子板（含挡板，SKU 选配）
- 425 厘米板对板 LAN 线缆
为卓越性能而打造
EMPL-G102 为单埠隔离式 GbE LAN 模块，专为工业应用设计。具备 2kV 浪涌保护标准、2kV 高压测试（HiPOT）保护，以及 15kV 空气放电 / 8kV 接触放电的静电放电（ESD）防护，确保在严苛环境中提供强固的保护机制。
该模块采用灵活子板加线缆设计，便于集成于各类系统，并可选配终端安装孔或安装挡板，显著提升了安装的适应性和灵活性。同时，支持 -40°C 至 85°C 的工业级宽温运行，适用极端环境需求。
EMPL-G102 由台湾宜鼎制造，採用 30μ" 镀金金手指，提供三年质保，确保长期稳定和高可靠性，满足工业领域对网络模块持久耐用及高质量的严格要求。
探索多元应用场景与成功实例
交通运输
我们的解决方案为电动汽车、公交、地铁等运输服务提供全方位支持，提升其安全性、运营效率和管理效率。
工业/嵌入式系统
专为极端环境设计，我们的产品具备高耐用性，满足工业自动化与嵌入式系统的严苛需求。
安防监控
专为数字时代监控打造的解决方案，提供先进的数据分析与实时响应能力。
工业自动化
通过智能化产品提升系统运行效能，在工业应用场景中实现高精度数据治理与持续性运行保障。
规格表
| Model Name | EMPL-G102 |
|---|---|
| Module Type | mPCIe to Single Isolated GbE LAN Horizontal Module |
| Form Factor | mPCIe |
| Function | LAN |
| Input I/F | PCI Express 2.1 x1 |
| Output I/F | GbE LAN |
| Output Port | 1 |
| Output Connector | RJ45 |
| Max. Power Consumption | 0.66W (3.3V x 200mA) |
| Dimension (W x L x H/mm) | 30 x 50.95 x 5.8 |
| Temperature | Operation : S/T 0°C ~ 70°C ; W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : XP (32bit), 7 (32 / 64bit), 8 / 8.1 (32 / 64bit), 10 (32 / 64bit), and above version Linux : Kernel 2.4 series, 2.6.x, 3.x, and above version. |
| Warranty | 3 Years |
| Notes | Please download driver from Intel official website. |
产品料号
型号 | 简介 |
EMPL-G102-C3 | mPCIe to Single GbE LAN Horizontal Module, Terminal Mounting Hole / Standard Temperature |
EMPL-G102-W3 | mPCIe to Single GbE LAN Horizontal Module, Terminal Mounting Hole / Wide Temperature |
| EMPL-G102-C4 | mPCIe to Single GbE LAN Horizontal Module, Bracket / Standard Temperature |
| EMPL-G102-W4 | mPCIe to Single GbE LAN Horizontal Module, Bracket / Wide Temperature |
