M.2 2230 转单通道隔离式 2.5GbE LAN 模块
EGPL-21S3
搭载
- Intel i226 控制器
提供
- 单通道隔离式2.5GbE LAN端口
特点
- 采用灵活子板设计，适配不同系统
- 符合 EN 61000-4-5 2kV浪涌保护标准
- 符合 IEC 60950-1:2005 + A1:2009 + A2:2013 2kV高压测试保护标准
- 符合 EN 61000-4-2静电放电标准：空气放电15kV，接触放电8kV
- 工作温度：-40°C至+85°C

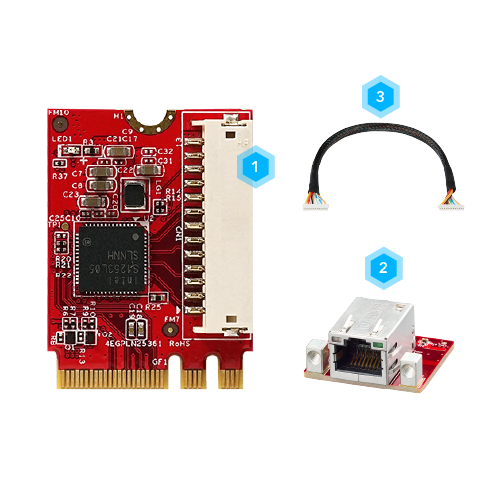

接口配置
- 1LAN 连接器
- 2RJ45 连接器（子板）
- 325 厘米板对板 LAN 线缆
宜鼎 EGPL-21S3 M.2 2230 LAN 网络扩展卡搭载 Intel 以太网芯片，提供 2.5GbE 的优异性能及稳健的 2kV 高压测试/浪涌保护，可有效提升网络连接体验。此产品采用多功能紧凑设计，适用于空间受限的应用场景，同时支持宽温工作，确保在严苛的工业、商业、医疗及服务器环境中稳定运行。
紧凑尺寸设计，专为嵌入式系统设计
EGPL-21S3 采用 M.2 2230 A+E接口设计，并搭配精巧的子板，使其能在空间受限的环境中，满足单端口扩展需求。
在严苛环境中保持可靠表现
为满足严苛的工作条件，宜鼎 EGPL-21S3 通过了 2.5kV 浪涌和高压测试保护标准、静电放电测试，并支持 -40°C 至 +85°C 的宽温运作范围。这些特性确保了产品能在多种场景下，保护设备维持稳定的性能表现。
● 浪涌保护标准 : E符合 EN 61000-4-5 2.5kV 标准
● 高压测试标准 : 符合 IEC 60950-1:2005 + A1:2009 + A2:2013 2.5kV 标准
● 静电放电测试 : 通过 EN 61000-4-2（空气放电 15kV，接触放电 8kV）
● 宽温设计: 支持 -40°C ~ 85°C
探索多元应用场景与成功实例
交通运输
提升电动汽车、公交及地铁等运输方式的安全性、运营效率和管理效率。
工业自动化
通过智能化产品提升系统运行效能，在工业应用场景中实现高精度数据治理与持续性运行保障。
零售
我们的解决方案为智能零售系统提供支持，实现精准库存管控、收银系统无缝协同和用户深度消费洞察。
智慧医疗
打造人工智能驱动的系统性医疗解决方案，严格遵循高精度与高可靠性技术标准。
规格表
| Model Name | EGPL-21S3 |
|---|---|
| Module Type | M.2 2230 to Single Isolated 2.5GbE LAN Module |
| Form Factor | M.2 2230 A+E Key |
| Function | LAN |
| Input I/F | PCI Express 2.1 x1 |
| Output I/F | 2.5GbE LAN |
| Output Port | 1 |
| Output Connector | RJ45 |
| Max. Power Consumption | 1.072W (3.3V, 325mA) |
| Dimension (W x L x H/mm) | Main Board : 22 x 30 x 5.95 Daughter Board : 32x 28 x 19.2 |
| Temperature | Operation : S/T 0°C ~ 70°C ; W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : 10 (64bit), and above version Linux (igc) : Kernel 5.16.18 |
| Warranty | 3 Years |
| Notes | ● Please download Windows driver from Intel official website. ● Linux upstream kernel release from 5.16.18 (inbox igc driver) |
产品料号
| 型号 | 简介 |
EGPL-21S3-C1 | M.2 2230 to Single Isolated 2.5GbE LAN Module, Mounting Hole / Standard Temperature |
EGPL-21S3-W1 | M.2 2230 to Single Isolated 2.5GbE LAN Module, Mounting Hole / Wide Temperature |
