CAN Bus
M.2 转单通道隔离式 CAN Bus 2.0B / J1939 / CANopen
EGPC-B1S1
提供
- 10 / 20 / 50 / 100 / 250 / 500 / 800 / 1000K 波特率
支持
- 支持 SAE J1939 / CANopen 高层协议（可选配）
特点
- 符合 ISO 11898-1 标准要求
- 符合 IEC 60950-1 : 2005 + A1 : 2009 + A2 : 2013 2.5kV 高压测试保护标准
- 符合 EN61000-4-2 静电放电标准：空气放电 15kV，接触放电 8kV
- 支持 CAN 讯息接收过滤功能
- 支持 Linux SocketCAN
- CAN 总线终端电阻可通过开关控制启用/关闭

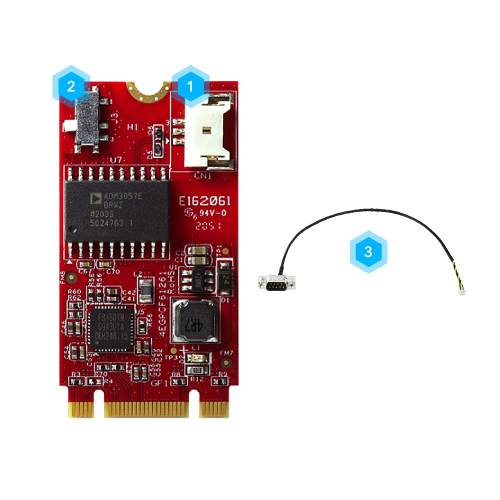

接口配置
- 1CAN 线缆连接器
- 2终端电阻
- 330 公分 DB9 线缆
为卓越性能而打造
EGPC-B1S1 CAN Bus 与 PCI Express 1.1 相容，并符合 ISO 11898-1 标准要求。支援 CAN Bus 2.0B（向下相容 2.0A），波特率范围为 10K 至 1Mbps。内建 CAN Bus 讯息接收过滤器，支援 Linux SocketCAN，并可选配 SAE J1939 / CANopen 通讯协定。
专为工业应用设计，本产品可在 -40°C 至 85°C 的温度范围稳定运作，採用 30μ” 金手指，提供 3 年质保，并由宜鼎台湾製造，确保可靠稳定效能。
探索多元应用场景与成功实例
交通运输
我们的解决方案为电动汽车、公交、地铁等运输服务提供全方位支持，提升其安全性、运营效率和管理效率。
工业/嵌入式系统
专为极端环境设计，我们的产品具备高耐用性，满足工业自动化与嵌入式系统的严苛需求。
工业自动化
通过智能化产品提升系统运行效能，在工业应用场景中实现高精度数据治理与持续性运行保障。
规格表
| Model Name | EGPC-B1S1 |
|---|---|
| Module Type | M.2 to Single Isolated CAN Bus 2.0B / J1939 / CANopen Module |
| Form Factor | M.2 2242 B+M Key |
| Function | CAN Bus |
| Input I/F | PCI Express 1.1 x1 |
| Output I/F | CAN Bus 2.0B |
| Output Port | 1 |
| Output Connector | DB-9 |
| Max. Power Consumption | 2.5W (3.3V x 742mA) |
| Dimension (W x L x H/mm) | 22 x 42 x 4.8 |
| Temperature | Operation : W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : 7 (32 / 64bit), 8 / 8.1 (32 / 64bit), 10 (32 / 64bit), and above version Linux : SocketCAN driver from Kernel 2.6.38 and above (32 / 64bit) |
| Warranty | 3 Years |
| Notes | -- |
产品料号
型号 | 简介 |
| EGPC-B1S1-W1 | M.2 2242 to Single Isolated CAN Bus 2.0B Module |
| EGPC-B1S1-W2 | M.2 2242 to Single Isolated J1939 / CANopen Module |
