CAN Bus
mPCIe 转双通道隔离式 CAN FD 模块
EMUC-F2S3
提供
- 波特率支持 5 / 10 / 20 / 50 / 100 / 125 / 250 / 500 (默认) / 800 / 1000K
- CAN2.0 最高可接收 7,800 帧/秒 (在 1M 波特率、EID、8 字节数据条件下)
- CANFD 最高可接收 6,000 帧/秒 (在 1M 波特率、5M 数据率、EID、64 字节数据条件下)
- 数据传输速率最高支持 2 / 4 / 5Mbps
特点
- 符合 IEC 60950-1 : 2005 + A1 : 2009 + A2 : 2013 2.5kV 高压测试（HiPOT）保护标准
- 符合 EN61000-4-2 静电放电（ESD）标准：空气放电 15kV，接触放电 8kV
- 终端电阻可通过跳线开关控制启用 / 禁用
- 提供 3 个安装孔与 USB 排针，支援迷你卡外接安装

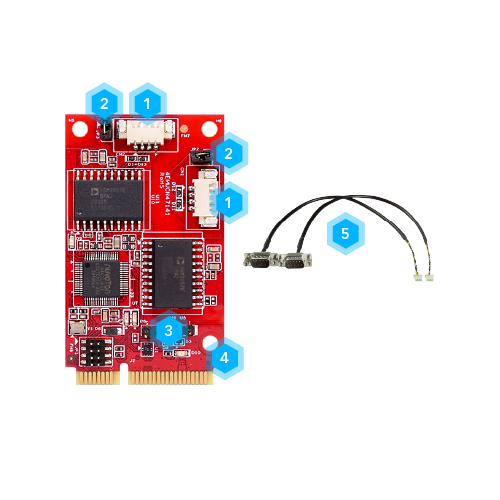

接口配置
- 1CAN 线缆连接器
- 2终端电阻
- 3USB 输入
- 4安装孔
- 530 公分 DB9 线缆
为卓越性能而打造
EMUC-F2S3 是一款 CAN FD 模块，符合 ISO 11898-2 : 2016 标准，支援 5K 至 1Mbps 波特率，数据传输速率最高至 5Mbps。CAN 2.0最高可达每秒 7,800 帧、CAN FD最高可达每秒 6,000 帧。
模块具备 CAN 讯息接收过滤器、监听模式，并支援重新开机后保留设定。搭载 Linux SocketCAN 附加驱动程式，并可透过跳线控制终端电阻。此外，本产品符合 2.5kV 高压测试（HiPOT）保护标准及 EN61000-4-2 静电放电（ESD）标准。
EMUC-F2S3 专为工业应用设计，支援 -40°C 至 85°C 的温度环境，并搭载 30µ” 金手指，提供 3 年质保。由宜鼎台湾製造，确保稳定可靠效能。
探索多元应用场景与成功实例
交通运输
我们的解决方案为电动汽车、公交、地铁等运输服务提供全方位支持，提升其安全性、运营效率和管理效率。
工业/嵌入式系统
专为极端环境设计，我们的产品具备高耐用性，满足工业自动化与嵌入式系统的严苛需求。
工业自动化
通过智能化产品提升系统运行效能，在工业应用场景中实现高精度数据治理与持续性运行保障。
精选资源
| Model Name | EMUC-F2S3 |
|---|---|
| Module Type | mPCIe to Dual Isolated CAN FD Module |
| Form Factor | mPCIe |
| Function | CAN FD |
| Input I/F | USB 2.0 High Speed (480Mbps) |
| Output I/F | CAN FD |
| Output Port | 2 |
| Output Connector | DB-9 |
| Max. Power Consumption | 2.115W (5V, 423mA; 3.3V, 641mA) |
| Dimension (W x L x H/mm) | 30 x 50.9 x 8.35 |
| Temperature | Operation : W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : 10 (32 / 64bit) and above version Linux : Kernel 2.6 and above (Native CDC-ACM driver), Kernel 2.6.38 and above (SocketCAN Driver), 32 / 64bit |
| Warranty | 3 Years |
| Notes | *Data rate limitation : ● 2M supports normal rate 100K and above. ● 4M / 5M supports normal rate 250K and above. |
产品料号
型号 | 简介 |
EMUC-F2S3-W1 | mPCIe to Dual Isolated CAN FD Module |
