主机内存缓冲区（HMB）：PCIe DRAM-less SSD 的智能性能提升之道

为什么 SSD 需要的不只是 NAND

正如计算机依赖 RAM 来临时存储正在处理的数据，SSD（固态硬盘）也需要其自身形式的短期内存来维持高效运作。内存缓冲区（如 DRAM 与 SRAM）是 SSD 的性能加速器，提供高速查询与数据暂存功能，有效强化 NAND 的固有速度，实现更快速的存取与传输。要了解其中的运作原理，必须先认识 SSD 的读取工作流程，以及现代 SSD 为何如此依赖高效的元数据（Metadata）处理机制。

在深入探讨这些缓冲区的运作方式之前，我们先来了解 SSD 如何读取数据。

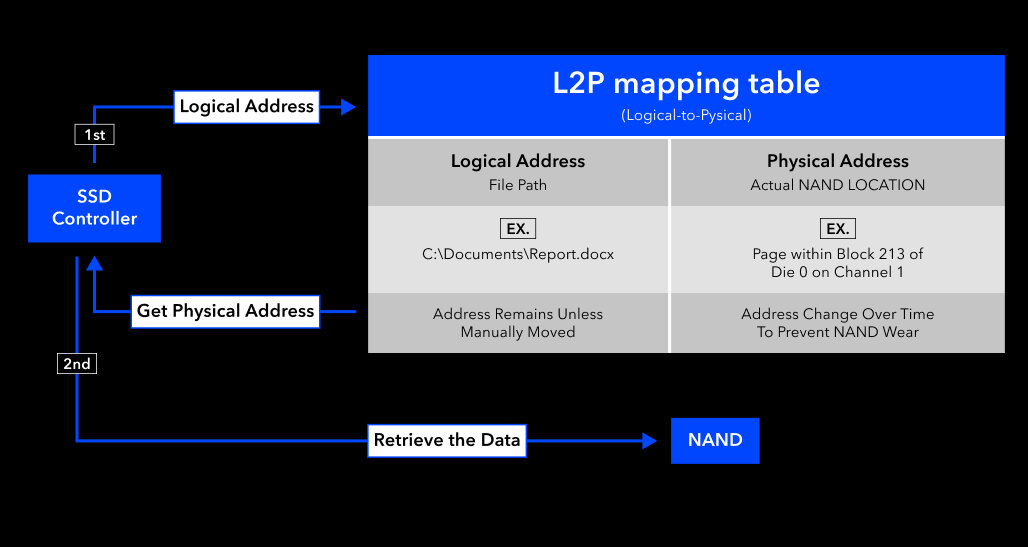

在 SSD 中，当系统发出读取数据的请求时，SSD 控制器（负责管理所有磁盘驱动器运作的内部处理器）需要参照一张映射表，以找出逻辑块地址（LBA, Logical Block Address）所对应的 NAND Flash 物理地址。这张映射表称为 L2P（逻辑地址到物理地址，Logical to Physical）表。

• 逻辑地址（Logical Address）：主机系统所认知的数据存储位置，如同您在 Windows 中看到的文件路径（例如："C:\Users\Yourname\Documents\whitepaper.docx")
• 物理地址（Physical Address）：数据实际存储于 NAND 中的物理区块位置（例如："block 2000"）。

控制器查询 L2P 表并取得对应的物理地址后，即可直接从正确的 NAND 区块读取数据并回传给主机。

然而，这些物理地址并非固定不变。由于 NAND Flash 每个区块的写入次数有限，SSD 控制器会在后台持续迁移数据，以平衡数据写入的工作负载——这一过程称为磨损均衡（Wear Leveling）。此机制可防止特定区块过早损耗，延长磁盘驱动器的整体使用寿命。

因此，数据的物理位置持续在变动，这正是 L2P 表至关重要的原因：无论数据被迁移至何处，系统都能通过 L2P 表正确获取所需数据。

正是这种持续进行的 SSD 存取与 L2P 表查询，不仅导致了 SSD 的性能瓶颈，在随机工作负载下这一问题尤为明显。


SSD 的两种架构：配备 DRAM 与无 DRAM（DRAM-less）

不同的 SSD 处理 L2P 表的方式各异。根据设计架构，SSD 访问这张关键映射表的方式截然不同，而这一差异对性能有着直接且深远的影响。

部分 SSD 配备专属的 DRAM 缓冲区，与控制器内置的 SRAM（片上内存）协同运作，用于存储 L2P 表并作为高速缓存。由于 DRAM 的运作速度远高于 NAND Flash，此架构让控制器能够近乎实时地查询映射数据，降低查询延迟并提升整体响应速度。

然而，在 DRAM-less 的 SSD 中，L2P 表存储于 NAND 本身。这意味着每次读取操作可能需要两次独立的 NAND 访问：一次用于查询映射关系，另一次用于读取实际数据。这种运作机制会明显影响响应时间。

这种性能损失在随机读取工作负载下尤为显著。不同于顺序读取（如播放视频或加载大型文件），随机读取操作访问的是磁盘中分散各处的数据，每次读取都必须先查询 L2P 映射关系，增加了额外步骤，进而影响性能。

随机读取的典型场景：

• 计算机开机：系统加载操作系统、驱动程序与配置，这些操作高度依赖随机读取性能。

此外，这种反复访问也会加剧写入放大（Write Amplification），使 NAND 磨损速度超过正常使用水平。上述种种因素充分说明了内存缓冲区的不可或缺性——缺少缓冲区，SSD 每次操作都需要付出更多的额外代价。

自带缓冲区的设计权衡

尽管配备 DRAM 的 SSD 提供最佳性能，然而在产品设计上，也带来了多方面的考量。其中，成本与物理尺寸成为特别重要的因素。

• 成本效益

在 SSD 中整合专属 DRAM 会增加整体物料清单（BOM）成本。对于嵌入式、工业及边缘部署等应用场景，采购决策往往受到严格的预算限制。这项额外的元件成本，是在衡量 DRAM 所带来的性能优势时必须审慎权衡的取舍。

• 空间限制

除了成本之外，DRAM 芯片还占用额外的 PCB 面积，并需要更复杂的布线设计，对整体设计的紧凑程度构成实质限制。在嵌入式或工业系统等空间受限的环境中，配备 DRAM 的 SSD 并不总是最实用的选择。以 M.2 2230 与 2242 等更小的物理规格（Form Factor）为例，其物理空间本就不足以容纳专属 DRAM，因此，更精简的硬件设计架构，成为这些平台的唯一可行路径。

上述考量反映了一个现实：存储设计从来不是一刀切的决策。随着市场对兼顾效率、尺寸与性能的解决方案需求持续增长，NVMe 规范引入了一项名为主机内存缓冲区（Host Memory Buffer, HMB）的功能。此功能使 DRAM-less SSD 得以在不增加专属 DRAM 成本或空间负担的前提下，达到更接近配备 DRAM 设计的性能水平。

主机内存缓冲区（HMB）：驱动 PCIe DRAM-less SSD 的智能性能

HMB 允许无 DRAM 的 DRAM-less SSD 通过 PCIe 接口访问主机系统的部分内存，并将其作为缓存关键数据结构（如 L2P 映射表）的缓冲区。通过这种方式，能够借用主机内存，使 DRAM-less SSD 恢复一定程度的性能，缩小性能差距。

换言之，DRAM-less 解决方案不再需要将 L2P 表从 NAND Flash 复制到 SSD 板载的 DRAM 缓冲区，而是通过 HMB 缓存此表，实现快速查询并降低访问延迟。

HMB 并非实体元件，而是一项 NVMe 协议功能，需要 SSD 控制器架构、固件技术与主机平台的共同支持。因此，尽管 NVMe 规范已定义此机制，但并非所有 DRAM-less SSD 都支持 HMB 功能。

配备 DRAM 的 SSD 可凭借其板载内存缓存各种类型的数据；而使用 HMB 的 DRAM-less SSD 则专注于缓存 L2P 表等元数据。这种针对性的使用方式，在维持低主机资源占用的同时，仍能提供与 DRAM 相当的性能水平。

HMB 如何与主机建立共享内存

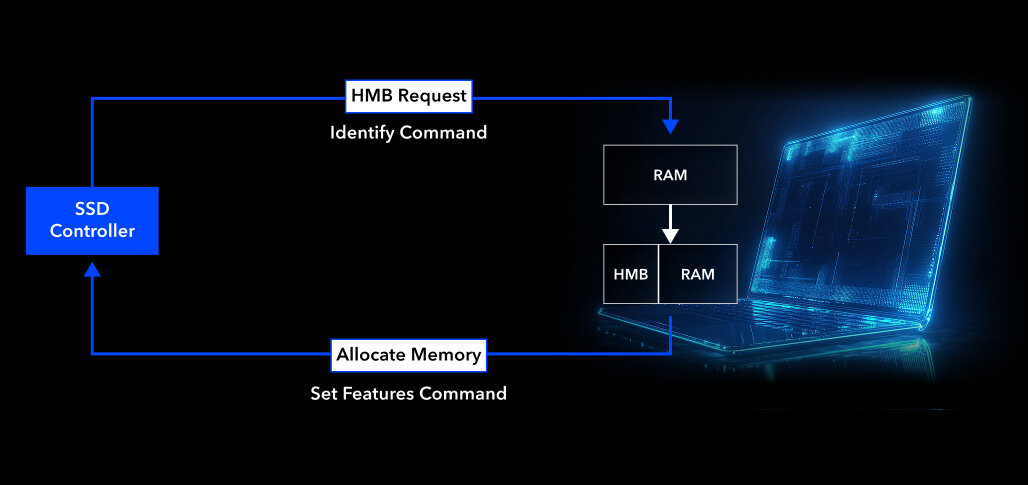

HMB 定义于 NVMe 1.2 规范，其运作流程如下：

1. SSD 通过 Identify 命令通知主机其支持 HMB，并请求特定的内存容量。
2. 主机评估系统 RAM 的可用量。
3. 若资源充足，主机通过 Set Features 命令响应，分配内存并提供访问信息。

通过此流程，SSD 即可使用主机部分内存作为自身的缓存，加速访问操作。

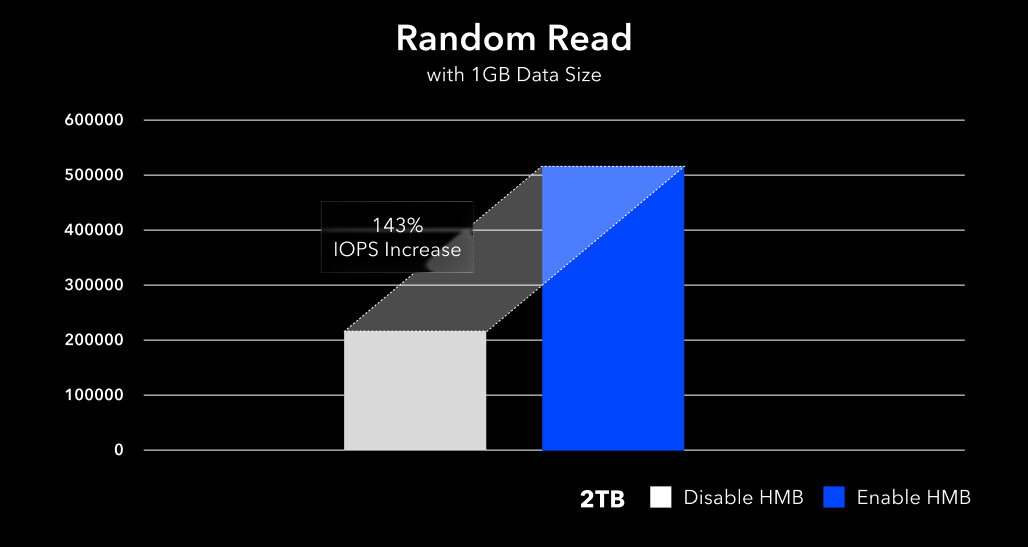

进一步的测试数据证实，启用 HMB 可显著提升 SSD 的随机读取速度。为量化此效益，我们以 1GB 数据量进行了 IOMeter 性能测试，对比了启用与未启用 HMB 时的随机读取性能。

如下方图表所示（以宜鼎 PCIe Gen4 4TE2 SSD 系列为例），整合 HMB 可显著提升 IOPS（每秒输入/输出操作次数）。这些效益在随机读取测试与实际开机场景中最明显，L2P 的快速访问直接带来更流畅的使用体验。


CRC 保护：确保 HMB 架构下的数据可靠性

HMB 依赖 SSD 直接控制范围之外的共享系统 RAM。为确保缓存数据在系统多任务处理或潜在干扰下仍保持正确，循环冗余校验（Cyclic Redundancy Check, CRC）被采用作为数据完整性的保护机制。当 L2P 映射表存放于 SSD 外部，并在主机与设备之间传输的过程中，CRC 扮演着关键角色，确保 SSD 整体数据的一致性。

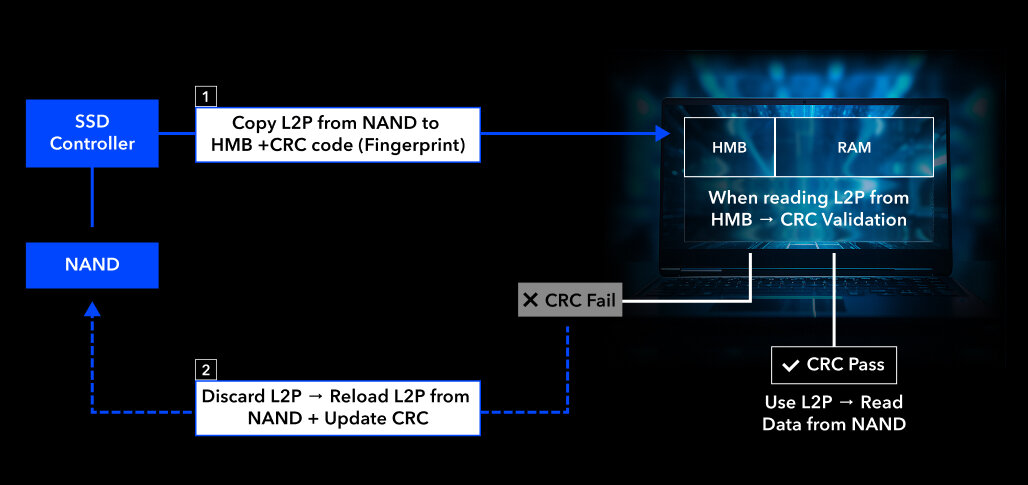

CRC 的运作原理是从数据内容生成一个简短、固定长度的“指纹”。当 SSD 将 L2P 表写入 HMB 时，会同步计算该表的 CRC 值，并将其存储于 SSD 内部的 SRAM 或 NAND 元数据区域。

之后，当 SSD 从 HMB 读取 L2P 表时，会对返回的 L2P 表重新计算 CRC 值，并与先前存储的值进行比对：

• 若两者相符：表示数据可信，其地址映射关系可用于定位 NAND 中的数据。
• 若两者不符：表示数据已损坏，系统将丢弃现有数据，重新从 NAND 加载至 HMB，并计算新的 CRC 值。

此验证程序确保支持 HMB 的 SSD 即便在高度多任务或内存稳定性有限的系统中，仍能维持可靠的性能。更重要的是，此验证程序仅增加极低的额外性能开销，确保在提升可靠性的同时，不会对 SSD 操作引入明显的延迟。


结语与宜鼎可靠的 SSD 解决方案

尽管配备板载 DRAM 的 SSD 仍具备卓越的性能表现，然而支持 HMB 的 DRAM-less SSD 则提供了另一种高效的选择。HMB 通过 PCIe 实现 SSD 与主机 DRAM 之间的直接交互，模拟共享内存系统的行为，协助 DRAM-less SSD 大幅缩短查询时间并提升随机读取响应速度。

随着越来越多的系统设计者优先考量紧凑物理规格与最优化的 BOM 成本，HMB 借助主机内存的能力，成为兼顾性能与价格的优雅桥梁，使 DRAM-less SSD 成为嵌入式、工控及成本敏感型应用的理想选择。

宜鼎专注于打造全方位的工控解决方案，长期深耕硬件、固件与软件技术的研发。因此，宜鼎提供多元的存储解决方案组合，涵盖配备 DRAM 与 DRAM-less 的 SSD，以满足不同系统需求。

宜鼎的 PCIe 存储产品线涵盖 PCIe Gen4 4TE2 与 4TE3 系列，以及 PCIe Gen3 3TE8 系列，其中，所有 DRAM-less 产品组合均支持 HMB。不仅如此，这些 SSD 还整合了前瞻性的工控技术，包括 AES 256-bit data encryption 與 TCG Opal 2.0 支持，进一步提升可靠性，为嵌入式与工业部署提供安全、耐用且值得信赖的存储解决方案，让用户更加安心。
