CAN Bus
mPCIe 双通道 CAN FD 扩展模块（集成 IMU）
EMUC-F2I3
提供
- 5 / 10 / 20 / 50 / 100 / 125 / 250 / 500（默认）/ 800 / 1000 kbps 波特率
- 数据传输速率可达 2 / 4 / 5 Mbps（*注）
- CAN 2.0 模式下最高支持 7,800 帧/秒（接收波特率 1 Mbps、EID、8 字节数据条件下
- CAN FD 模式下最高支持 6,000 帧/秒（接收波特率 1 Mbps、数据传输速率 5 Mbps、EID、64 字节数据条件下）
特点
- 通过 EN61000-4-2 静电放电（ESD）标准：空气放电 15 kV，接触放电 8 kV
- 提供 Linux SocketCAN 驱动程序支持
- 可通过跳线（Jumper）启用/禁用终端电阻
- 集成 3 轴磁力计与 6 轴 IMU，配备外部中断引脚

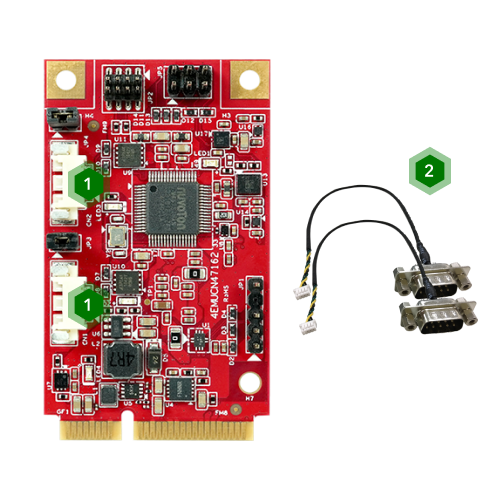

接口配置
- 1CAN 连接线缆
- 230 cm DB9 接口线缆
为卓越性能而打造
EMUC-F2I3 是一款坚固耐用的 mPCIe CAN FD 模块，专为工业级应用而设计。这款解决方案支持最高 5 Mbps 的数据传输速率，可高效处理高强度通信流量；内置 3 轴磁力计与 6 轴 IMU 传感器，实现精准的运动检测与姿态感知。模块通过 2.5 kV 耐压测试（HiPOT）及 EN61000-4-2 静电放电（ESD）防护认证，工作温度范围达 -40°C 至 85°C，适应严苛工业环境。产品支持 Linux SocketCAN 驱动，并提供三年质保，完美融合高速通信、高可靠性与智能感知能力，满足工业物联网对边缘节点的多元需求。
探索多元应用场景与成功实例
交通运输
我们的解决方案为电动汽车、公交、地铁等运输服务提供全方位支持，提升其安全性、运营效率和管理效率。
工业/嵌入式系统
专为极端环境设计，我们的产品具备高耐用性，满足工业自动化与嵌入式系统的严苛需求。
工业自动化
通过智能化产品提升系统运行效能，在工业应用场景中实现高精度数据治理与持续性运行保障。
规格表
| Model Name | EMUC-F2I3 |
|---|---|
| Module Type | mPCIe to Dual CAN FD with IMU |
| Form Factor | mPCIe |
| Function | CAN FD + IMU/Magnetic sensor |
| Input I/F | USB 2.0 High Speed (480Mbps) |
| Output I/F | CAN FD |
| Output Port | 2 |
| Output Connector | DB-9 |
| Max. Power Consumption | 1.573W (5V, 314.6mA ; 3.3V, 476.7mA) |
| Dimension (W x L x H/mm) | 30 x 50.9 x 8.45 |
| Temperature | Operation : W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | 50G@0.5ms |
| OS Support | Windows : 10 (32 / 64bit) and above version Linux : Kernel 2.6 and above (Native CDC-ACM driver), Kernel 2.6.38 and above (SocketCAN Driver), 32 / 64bit |
| Warranty | 3 Years |
| Notes | *Data rate limitation : ● 2M supports normal rate 100K and above. ● 4M / 5M supports normal rate 250K and above. |
产品料号
| 型号 | 简介 |
EMUC-F2I3-W1 | mPCIe to Dual CAN FD with IMU |
