LAN
M.2 转双通道 GbE SFP 网络模块
EGPL-G2F1
搭载
- Intel i210-IS 以太网控制器
特点
- 采用灵活子板与线缆设计，适配多种系统
- 支持常见 GbE SFP 光模块及直连铜缆模块
- 支持多模光纤（SX）和单模光纤（LX）模块
- 配备高速屏蔽线缆及标准 PCIe 扩展挡板
- 采用灵活子板与线缆设计，适配多种系统
- 符合 EN61000-4-2 静电放电标准：空气放电 15kV，接触放电 8kV
- 支持 -40 ~ 85°C 宽温工作环境

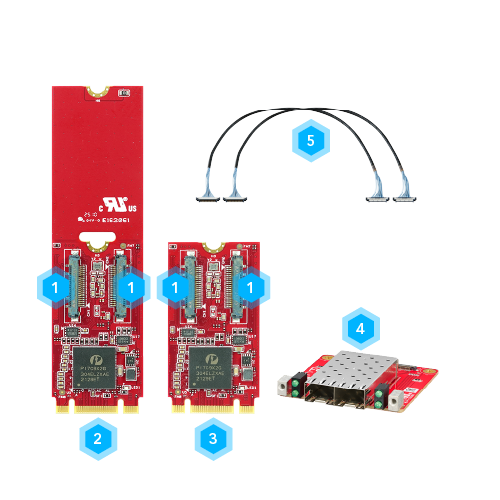

接口配置
- 1LAN 连接器

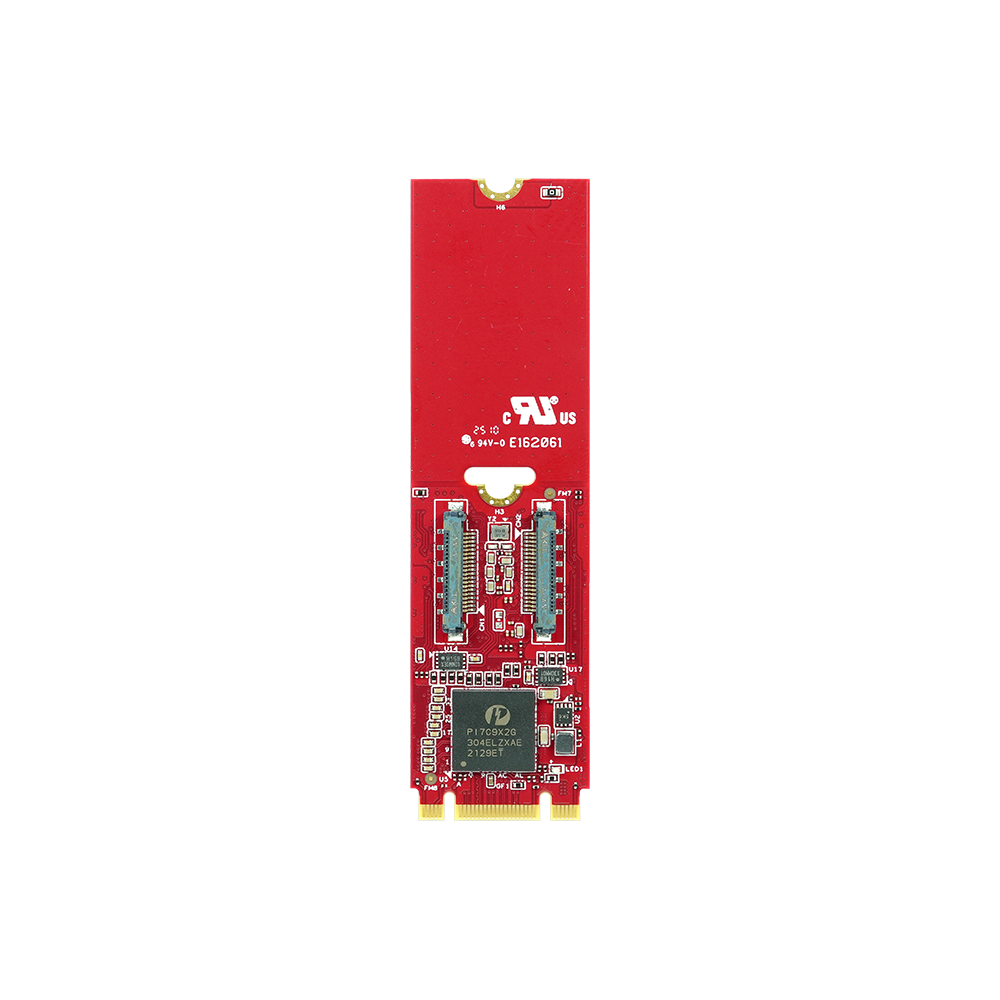

- 2M.2 2280 Form Factor (W1)

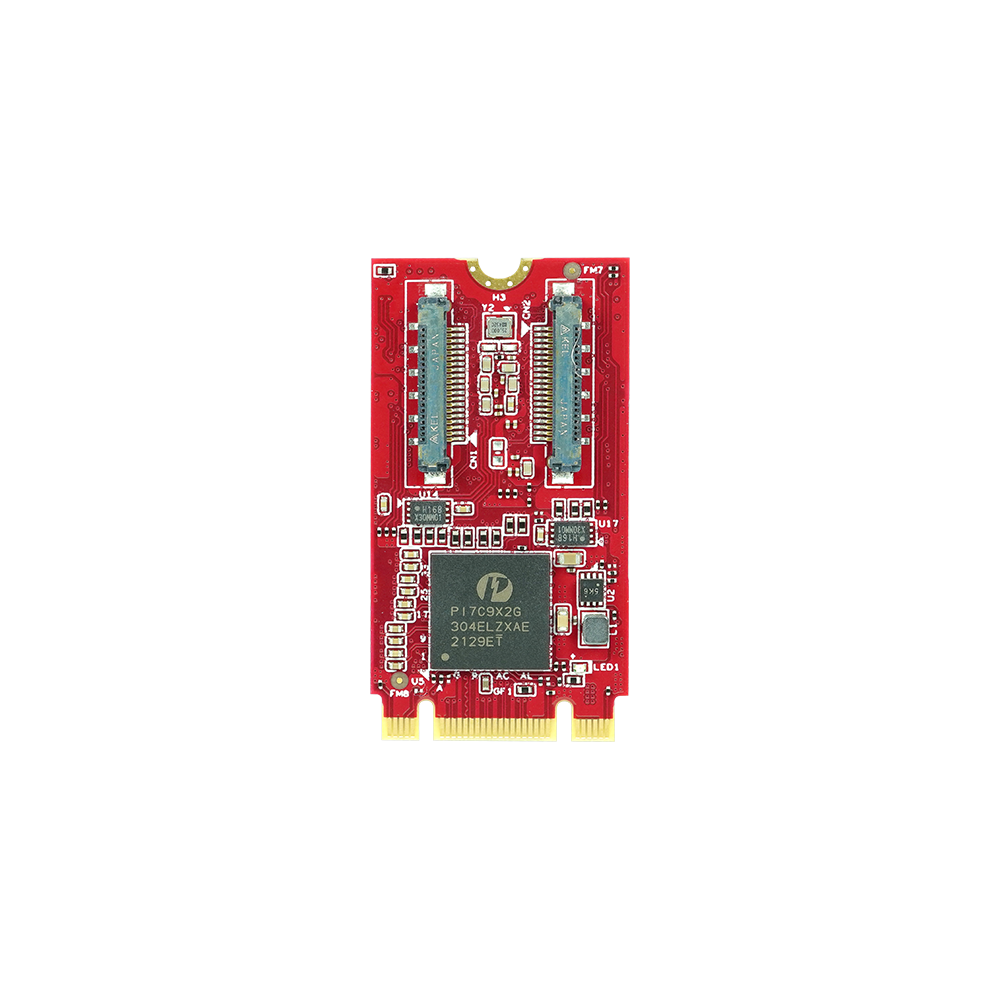

- 3M.2 2242 Form Factor (W2)

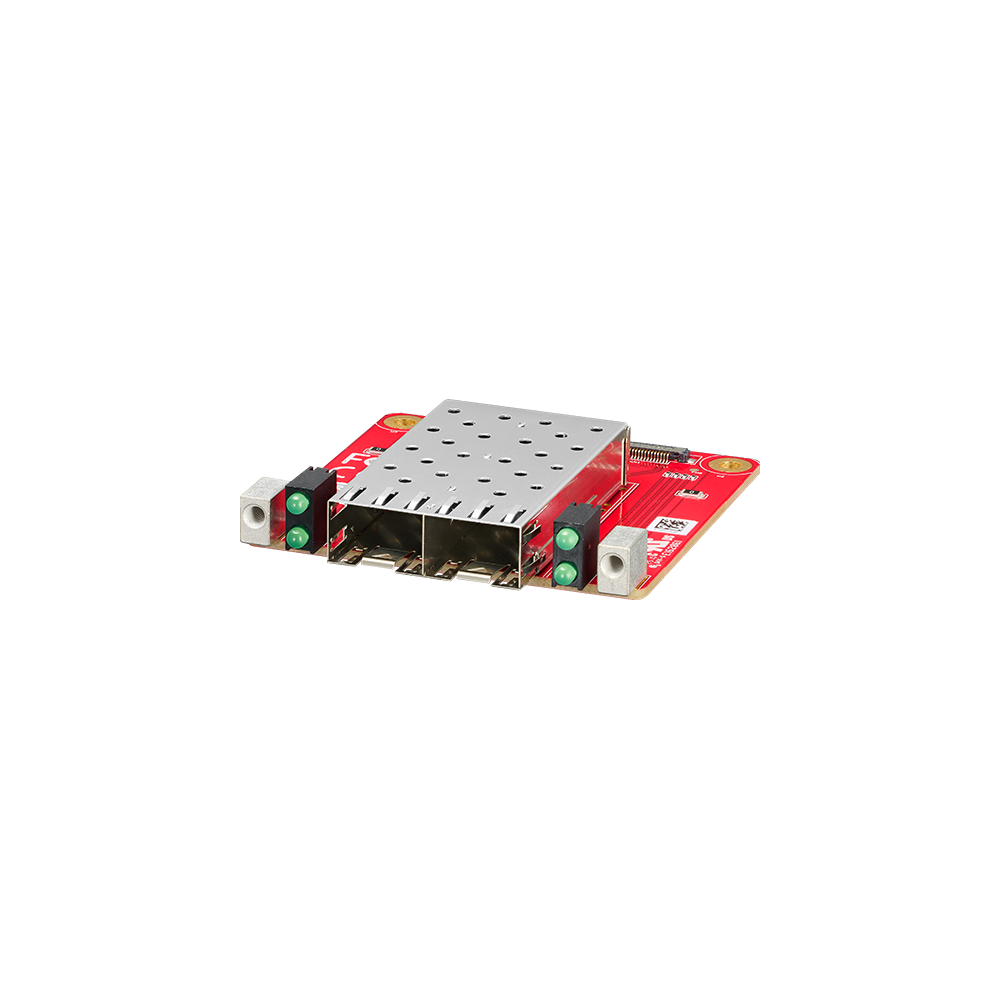

- 4SFP 子板
- 5同轴线缆
为卓越性能而打造
EGPL-G2F1 是一款 M.2 规格的扩展卡，可为系统提供高速、可靠的千兆以太网（GbE）连接，并支持比传统铜缆网络更长距离的数据传输。该模块通过灵活支持用户自选 SFP 光模块，能够实现多种 GbE 光纤网络接入，满足不同场景下的高速网络需求。产品搭载 Intel 以太网控制器，具备出色的网络性能与兼容性，并符合 EN61000-4-2 静电放电（ESD）标准，支持空气放电 15kV 和接触放电 8kV，全面提升了系统在工业环境下的抗干扰能力和稳定性，是工业及嵌入式应用实现高效网络扩展的理想选择。
探索多元应用场景与成功实例
工业/嵌入式系统
专为极端环境设计，我们的产品具备高耐用性，满足工业自动化与嵌入式系统的严苛需求。
安防监控
专为数字时代监控打造的解决方案，提供先进的数据分析与实时响应能力。
工业自动化
通过智能化产品提升系统运行效能，在工业应用场景中实现高精度数据治理与持续性运行保障。
规格表
| Model Name | EGPL-G2F1 |
|---|---|
| Module Type | M.2 to Dual GbE SFP Network Module |
| Form Factor | M.2 2242 B+M Key, M.2 2280 B+M Key |
| Function | Fiber Optical SFP |
| Input I/F | PCI Express |
| Output I/F | GbE Fiber Optical |
| Output Port | 2 |
| Output Connector | SFP |
| Max. Power Consumption | 2.03W (3.3V, 614.1mA) |
| Dimension (W x L x H/mm) | Main Board : -W1 : 22 x 80 x 3.75 ; -W2 : 22 x 42 x 3.75 Daughter Board : 60 x 67 x 14.95 |
| Temperature | Operation : S/T 0°C ~ 70°C ; W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : 10 (64bit), and above version Linux(igc) : Kernel 2.4 series, 2.6.x, 3.x, and later versions |
| Warranty | 3 Years |
| Notes | ● Please download driver from Intel official website. ● Not recommend used in VMware ESXi due to High Latency. ● Not support Intel vPro. ● SFP transceivers are available as an optional selection from our AVL: UDE series. |
产品料号
型号 | 简介 |
EGPL-G2F1-W1 | M.2 to Dual GbE SFP Network Module, 2280 / Wide Temperature |
EGPL-G2F1-W2 | M.2 to Dual GbE SFP Network Module, 2242 / Wide Temperature |
| EZNN-00F8-W1 | 1.25GbE SFP 850nm Multi-mode Transceiver, Duplex LC Connector, UDE 23W21 Series / Wide Temperature |
| EZNN-00F3-W1 | 1.25GbE SFP 1310nm Single-mode Transceiver, Duplex LC Connector, UDE 23W21 Series / Wide Temperature |
