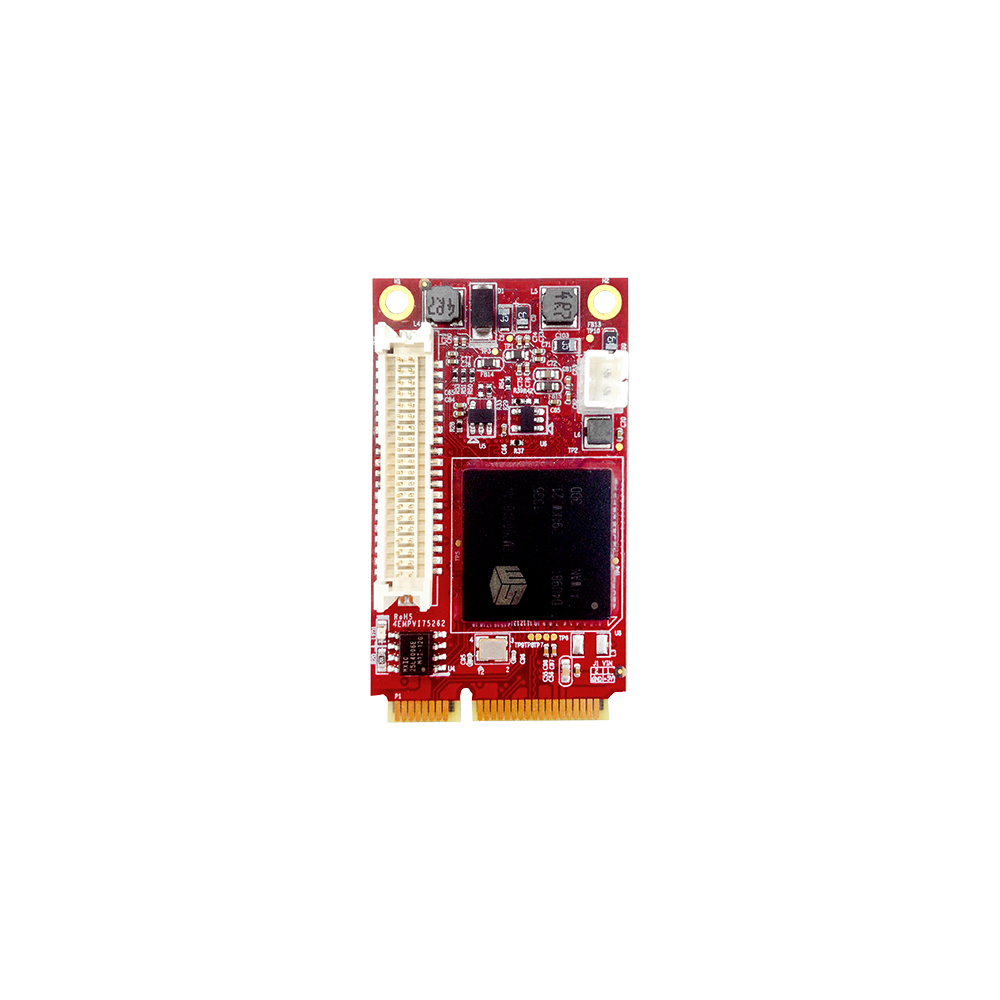

mPCIe 转 VGA 与 18 / 24bit LVDS 模块
EMPV-1202
特点
- VGA 输出最高可达 1920 x 1080，垂直刷新率最高 75Hz
- 支援 LVDS 分辨率，最高可达 1600 x 1200
- EMPV-1202-C1 支持 18 位元面板与 24 位元 JEIDA LVDS
- EMPV-1202-C2 支持 24 位元 VESA LVDS
- 支持屏幕图像旋转 90°、180° 及 270°
- 採用 30μ” 金手指，提供 3 年质保
- 工业级设计，由宜鼎台湾製造

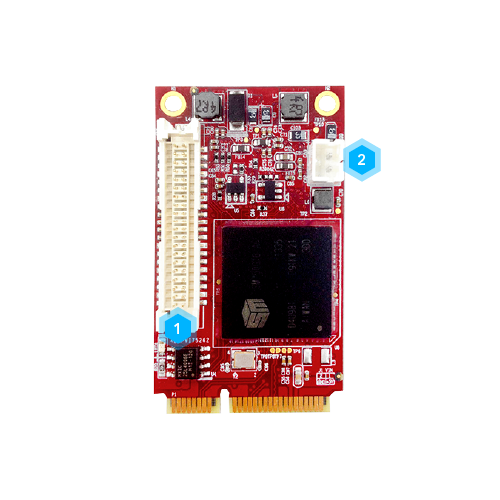

接口配置
- 140 针 VGA 与 LVDS
- 2LVDS 面板电源输入
为卓越性能而打造
EMPV-1202 是一款多功能显示模块，VGA 输出最高支持 1920 x 1080 @75Hz，LVDS 分辨率可达 1600 x 1200。其中，EMPV-1202-C1 支持 18 位元面板和 24 位元 JEIDA LVDS，而 EMPV-1202-C2 则支持 24 位元 VESA LVDS。
此外，该系列产品具备 90°、180° 及 270° 图像旋转功能，提供更加灵活的显示设置，方便适应不同安装环境。产品采用 30μ" 镀金金手指设计，提供三年质保，工业级规格，专为对稳定性和可靠性要求极高的工业应用场景打造。
探索多元应用场景与成功实例
边缘服务器
专为边缘计算设计，我们的产品确保在严苛环境中的稳定性能，支持边缘设备的实时数据处理。
数据中心
作为现代计算的支柱，我们的解决方案为数据密集型运行提供高性能和高可靠性保障。
交通运输
我们的解决方案为电动汽车、公交、地铁等运输服务提供全方位支持，提升其安全性、运营效率和管理效率。
工业/嵌入式系统
专为极端环境设计，我们的产品具备高耐用性，满足工业自动化与嵌入式系统的严苛需求。
安防监控
专为数字时代监控打造的解决方案，提供先进的数据分析与实时响应能力。
工业自动化
通过智能化产品提升系统运行效能，在工业应用场景中实现高精度数据治理与持续性运行保障。
精选资源
| Model Name | EMPV-1202 |
|---|---|
| Module Type | mPCIe to VGA & 18/24bit LVDS Module |
| Form Factor | mPCIe |
| Function | Display |
| Input I/F | PCI Express 1.0 x1 |
| Output I/F | VGA, LVDS |
| Output Port | 1 |
| Output Connector | 40-pin 1.25mm (40DP-1.25) |
| Max. Power Consumption | 1.98W (3.3V, 600mA) |
| Dimension (W x L x H/mm) | 50.95 x 30 x 8.45 |
| Temperature | Operation : S/T 0° ~ 70°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : XP (32 bit), 7 / 8 / 8.1 / 10 (32 / 64 bit), and above version Linux : Ubuntu 12.04 ~ 16.04 (32 / 64bit), Fedora 17 ~ 21 (32 / 64bit), CentOS / Redhat 6.5 (32 / 64bit) ~ 7.2 (64bit), up to Kernel 4.15 |
| Warranty | 3 Years |
| Notes | Need to connect external 5V power for LVDS panel. |
产品料号
| 型号 | 简介 |
EMPV-1202-C1 | mPCIe to VGA & 18bit Panel And 24bit JEIDA LVDS Format Module / Standard Temperature |
EMPV-1202-C2 | mPCIe to VGA & 24bit VESA LVDS Format Module / Standard Temperature |
