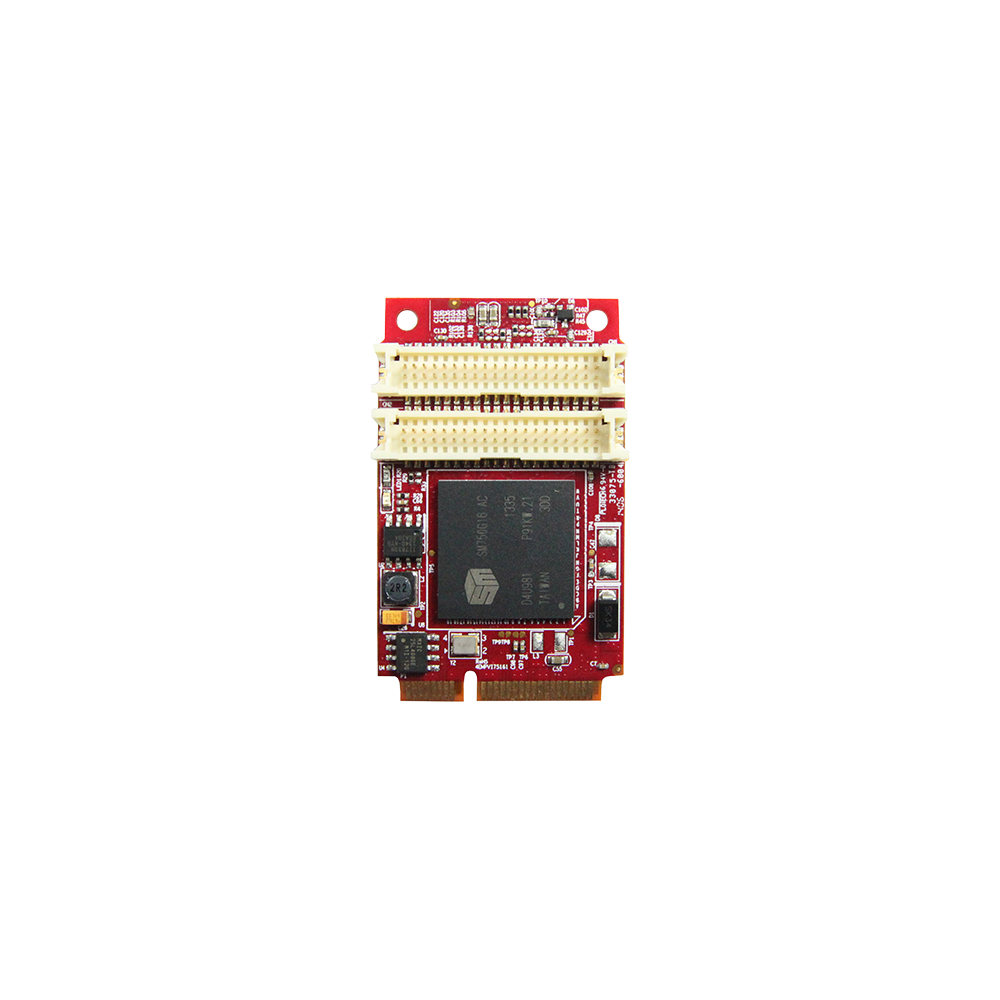

mPCIe 转双通道 VGA 与 HDMI（或 DVI）模块
EMPV-1201
特点
- VGA 输出最高支持 1920 x 1080，垂直刷新率达 75Hz
- HDMI 输出最高支持 1080P，采用超低功耗设计
- 支持屏幕图像旋转 90°、180° 及 270°
- DVI-D 单通道分辨率最高支持 1080P
- 采用 30μ" 金手指，提供三年质保
- 工业级设计，台湾宜鼎制造

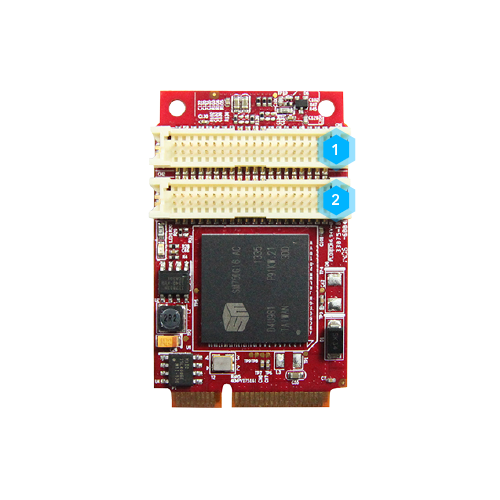

接口配置
- 12 x 20 针连接器（2 x VGA）
- 22 x 20 针连接器（HDMI 或 DVI-D）
为卓越性能而打造
EMPV-1201 是一款小巧的显示模块，VGA 输出最高达 1920x1080 @75Hz，HDMI 最高达 1080P，并具备超低功耗设计。支援影像旋转 90°、180° 及 270°，DVI-D 单通道分辨率最高达 1080P，提供更灵活的显示设定。EMPV-1201 採用 30μ" 金手指，提供 3 年质保，专为工业级应用所设计，确保稳定可靠。
探索多元应用场景与成功实例
边缘服务器
专为边缘计算设计，我们的产品确保在严苛环境中的稳定性能，支持边缘设备的实时数据处理。
数据中心
作为现代计算的支柱，我们的解决方案为数据密集型运行提供高性能和高可靠性保障。
交通运输
我们的解决方案为电动汽车、公交、地铁等运输服务提供全方位支持，提升其安全性、运营效率和管理效率。
工业/嵌入式系统
专为极端环境设计，我们的产品具备高耐用性，满足工业自动化与嵌入式系统的严苛需求。
安防监控
专为数字时代监控打造的解决方案，提供先进的数据分析与实时响应能力。
工业自动化
通过智能化产品提升系统运行效能，在工业应用场景中实现高精度数据治理与持续性运行保障。
规格表
| Model Name | EMPV-1201 |
|---|---|
| Module Type | mPCIe to Dual VGA & HDMI (or DVI) Module |
| Form Factor | mPCIe |
| Function | Display |
| Input I/F | PCI Express 1.0 x1 |
| Output I/F | VGA, HDMI, DVI-D |
| Output Port | 2 |
| Output Connector | 40-pin 1.25mm (40DP-1.25) |
| Max. Power Consumption | 1.98W (3.3V, 600mA) |
| Dimension (W x L x H/mm) | 50.95 x 31.5 x 7 |
| Temperature | Operation : S/T 0° ~ 70°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : XP (32 bit), 7 / 8 / 8.1 / 10 (32 / 64 bit), and above version Linux : Ubuntu 12.04 ~ 16.04 (32 / 64bit), Fedora 17 ~ 21(32 / 64bit), CentOS / Redhat 6.5 (32 / 64bit) ~ 7.2 (64bit), up to Kernel 4.15 |
| Warranty | 3 Years |
| Notes | Different CN2 cable for HDMI or DVI-D (Alternative). VBIOS : Default support Legacy BIOS and UEFI. |
产品料号
| 型号 | 简介 |
| EMPV-1201-C1 | mPCIe to Dual VGA & HDMI (DVI-D Single Link) Module / Standard Temperature |
| EMPV-1201-W1 | mPCIe to Dual VGA & HDMI (DVI-D Single Link) Module / Wide Temperature |
| 7W9000000081 | 30cm Dual VGA Cable |
| 7W9000000020 | 30cm HDMI Cable |
