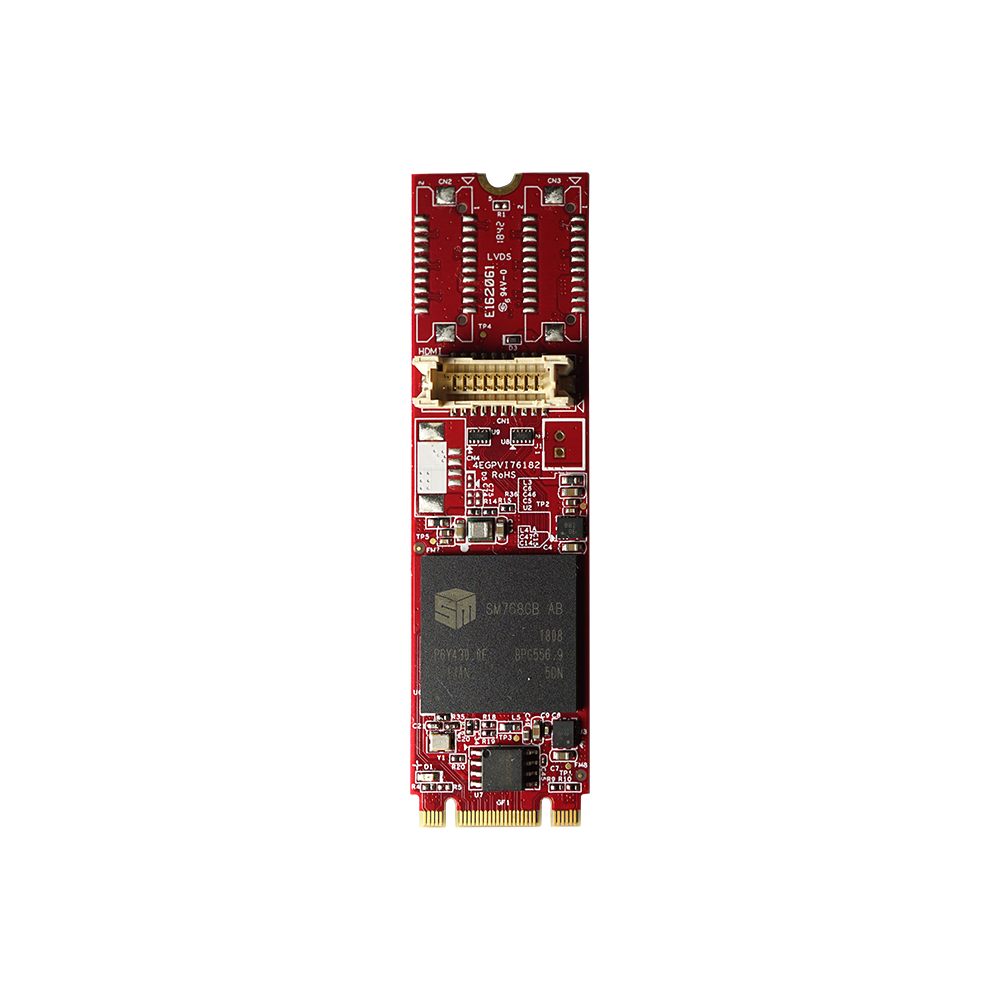

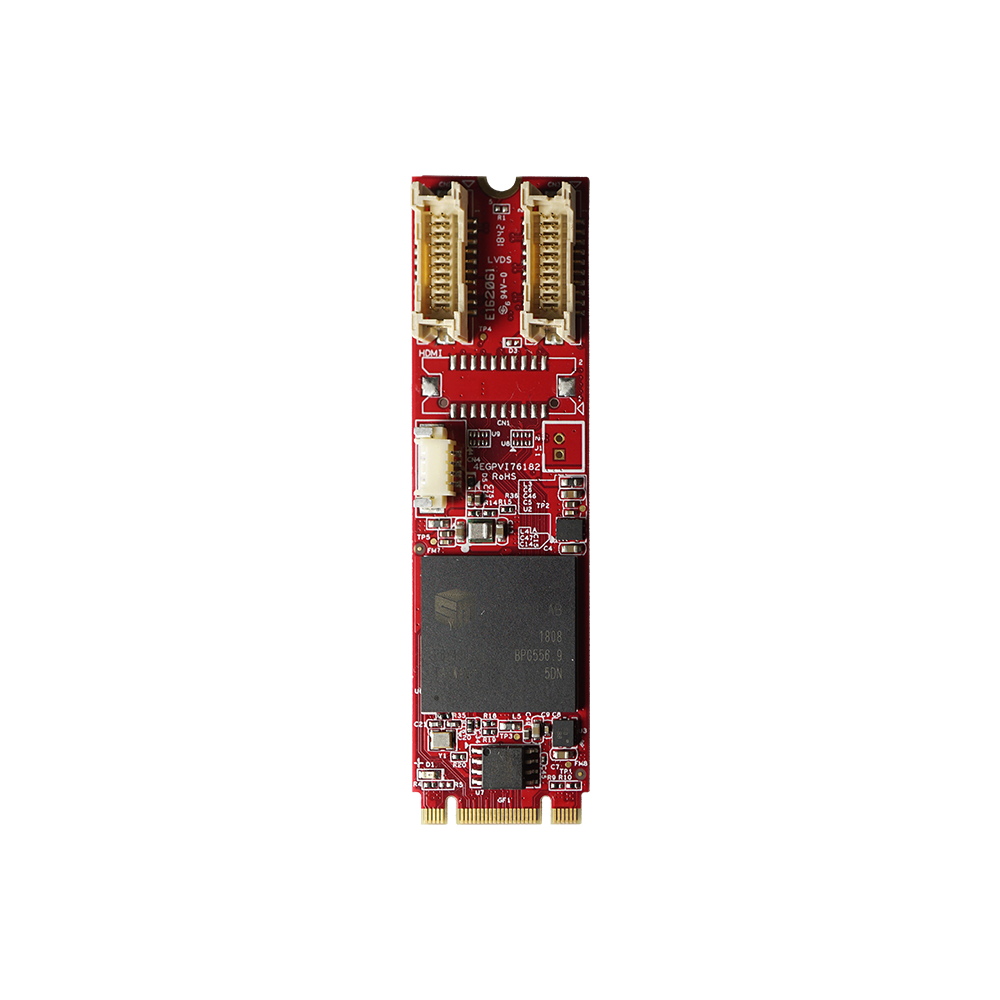

M.2 转单通道 HDMI 或 DVI-D 模块 | M.2 转 24 / 48bit LVDS 模块
EGPV-1101
特点
- 支援 HDMI 1.4 或 DVI-D，24/48bit LVDS 通道显示输出
- 单一 HDMI 显示分辨率最高可达 4K UHD（3840 x 2160@30p）
- 单一 DVI-D 显示分辨率最高可达 FHD（1920 x 1080@60p）
- LVDS 显示分辨率最高可达 FHD（1920 x 1080@60p）
- 内建 256MB DDR3 内存
- 支持 -40°C 至 85°C 工作温度
- 采用 30μ" 金手指，提供三年质保

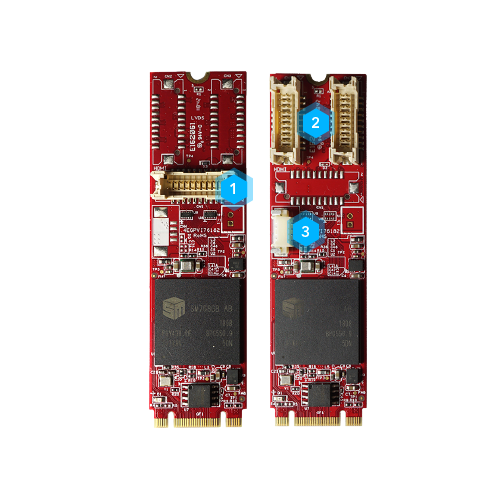

接口配置
- 1HDMI 或 DVI-D
- 224 / 48bit LVDS
- 3LVDS 面板电源输入
为卓越性能而打造
EGPV-1101 为一款显示模块，支援 HDMI 1.4、DVI-D 和 LVDS 输出，分辨率最高可达 4K UHD（HDMI）与 FHD（DVI-D、LVDS）。内建 256MB DDR3 内存，支援 -40°C 至 85°C 运作温度；搭载 30μ" 金手指，并提供 3 年质固，为工业级应用提供可靠效能。
探索多元应用场景与成功实例
边缘服务器
专为边缘计算设计，我们的产品确保在严苛环境中的稳定性能，支持边缘设备的实时数据处理。
数据中心
作为现代计算的支柱，我们的解决方案为数据密集型运行提供高性能和高可靠性保障。
交通运输
我们的解决方案为电动汽车、公交、地铁等运输服务提供全方位支持，提升其安全性、运营效率和管理效率。
工业/嵌入式系统
专为极端环境设计，我们的产品具备高耐用性，满足工业自动化与嵌入式系统的严苛需求。
工业自动化
通过智能化产品提升系统运行效能，在工业应用场景中实现高精度数据治理与持续性运行保障。
零售
我们的解决方案为智能零售系统提供支持，实现精准库存管控、收银系统无缝协同和用户深度消费洞察。
规格表
| Model Name | EGPV-1101 |
|---|---|
| Module Type | M.2 to Single HDMI or DVI-D Module M.2 to 24 / 48bit LVDS Module |
| Form Factor | M.2 2280 B+M Key |
| Function | Display |
| Input I/F | PCI Express 2.0 x2 |
| Output I/F | HDMI, DVI-D, LVDS |
| Output Port | 2 |
| Output Connector | 1 x P1.25mm 20-pin (HDMI or DVI-D), 2 x 20-pin (LVDS) |
| Max. Power Consumption | 2.78W (3.3V, 843mA) |
| Dimension (W x L x H/mm) | 22 x 80 x 7.1 |
| Temperature | Operation : S/T 0° ~ 70°C ; W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 20G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows 10 (32 / 64bit), and above version Linux : Kernel v3.13, and above |
| Warranty | 3 Years |
| Notes | VBIOS : Default support Legacy BIOS and UEFI |
产品料号
| 型号 | 简介 |
| EGPV-1101-C1 | M.2 to Single HDMI or DVI-D Module / Standard Temperature |
| EGPV-1101-W1 | M.2 to Single HDMI or DVI-D Module / Wide Temperature |
| EGPV-1101-C2 | M.2 to 24 / 48bit LVDS Module / Standard Temperature |
| EGPV-1101-W2 | M.2 to 24 / 48bit LVDS Module / Wide Temperature |
| EGPV-1101-C3 | M.2 to Single HDMI or DVI-D Module with HDMI Cable / Standard Temperature |
| EGPV-1101-W3 | M.2 to Single HDMI or DVI-D Module with HDMI Cable / Wide Temperature |
| 7W9000000120 | 30cm HDMI Cable |
