CAN Bus

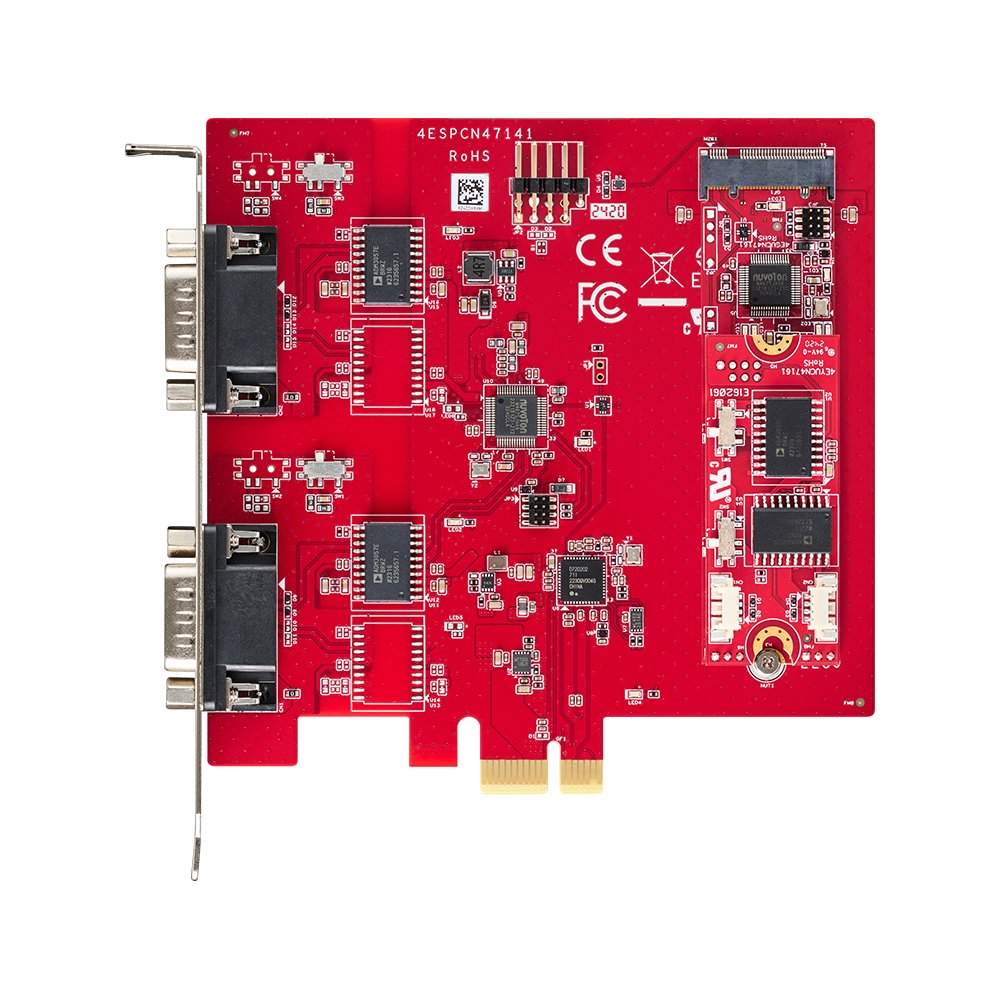

PCIe 转双通道隔离式 CAN FD 模块
ESPC-F2S3
提供
- 波特率支持 5 / 10 / 20 / 50 / 100 / 125 / 250 / 500 (默认) / 800 / 1000K
- CAN2.0 最高可接收 7,800 帧/秒 (在 1M 波特率、EID、8 字节数据条件下)
- CANFD 最高可接收 6,000 帧/秒 (在 1M 波特率、5M 数据率、EID、64 字节数据条件下)
- 数据传输速率最高支持 2 / 4 / 5Mbps
特点
- 符合 IEC 60950-1 : 2005 + A1 : 2009 + A2 : 2013 2.5kV 高压测试（HiPOT）保护标准
- 符合 EN61000-4-2 静电放电（ESD）标准：空气放电 15kV，接触放电 8kV
- 终端电阻可通过跳线开关控制启用 / 禁用
- 可选配 M.2 插槽，透过安装 EGUC 系列，扩充 2 至 4个 CAN 连接埠

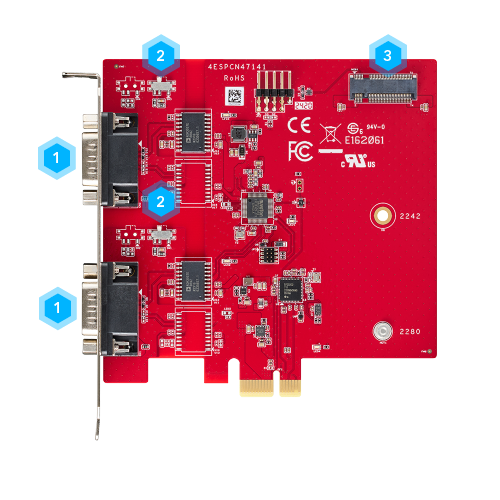

接口配置
- 1DB-9 CAN 线缆连接器
- 2终端电阻
- 3M.2 插槽
为卓越性能而打造
ESPC-F2S3 具备 2 至 4 个整合式 CAN Bus 连接埠，是专为功能多样的现代应用而设计。系统选配 M.2 插槽，可扩充至 6 至 8 个 CAN Bus 连接埠，进而满足複杂的多节点通讯需求。符合 ISO 11898-2 : 2016 标准，支援 5Kbps 至 1Mbps 波特率，数据传输速率最高至 5Mbps。CAN 2.0 最高可达每秒 7,800 帧，CAN FD 最高可达每秒 6,000 帧。
ESPC-F2S3 符合 2.5 kV 高压测试（HiPOT）保护标准和 EN61000-4-2 静电放电（ESD）标准。专为工业应用设计，本产品可在 -40°C 至 85°C 的温度范围内运作。
此扩充解决方案可提供高速资料处理，以及可靠的连线能力，为工业自动化、车辆通讯和机器人控制系统的理想选择。
探索多元应用场景与成功实例
交通运输
我们的解决方案为电动汽车、公交、地铁等运输服务提供全方位支持，提升其安全性、运营效率和管理效率。
工业/嵌入式系统
专为极端环境设计，我们的产品具备高耐用性，满足工业自动化与嵌入式系统的严苛需求。
工业自动化
依托严苛工业环境下的高可靠性数据处理机制与持续性运行保障技术，系统性提升生产系统能效。
精选资源
| Model Name | ESPC-F2S3 |
|---|---|
| Module Type | PCIe to Dual Isolated CAN FD |
| Form Factor | Standard PCIe |
| Function | CAN FD |
| Input I/F | PCI Express 2.0 x1 |
| Output I/F | CAN FD |
| Output Port | 2 |
| Output Connector | DB-9 |
| Max. Power Consumption | 3.3W (3.3V, 1000mA) |
| Dimension (W x L x H/mm) | 111.15 x 110 x 16.79 |
| Temperature | Operation : W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : 10 (32 / 64bit) and above version Linux : Kernel 2.6 and above (Native CDC-ACM driver), Kernel 2.6.38 and above (SocketCAN Driver), 32 / 64bit |
| Warranty | 3 Years |
| Notes | *Data rate limitation : ● 2M supports normal rate 100k and above. ● 4M / 5M supports normal rate 250K and above. |
产品料号
型号 | 简介 |
| ESPC-F2S3-W1 | PCIe to Dual Isolated CAN FD Module |
| ESPC-F2S3-W2 | PCIe to Four Isolated CAN FD Module, with M.2 Slot |
