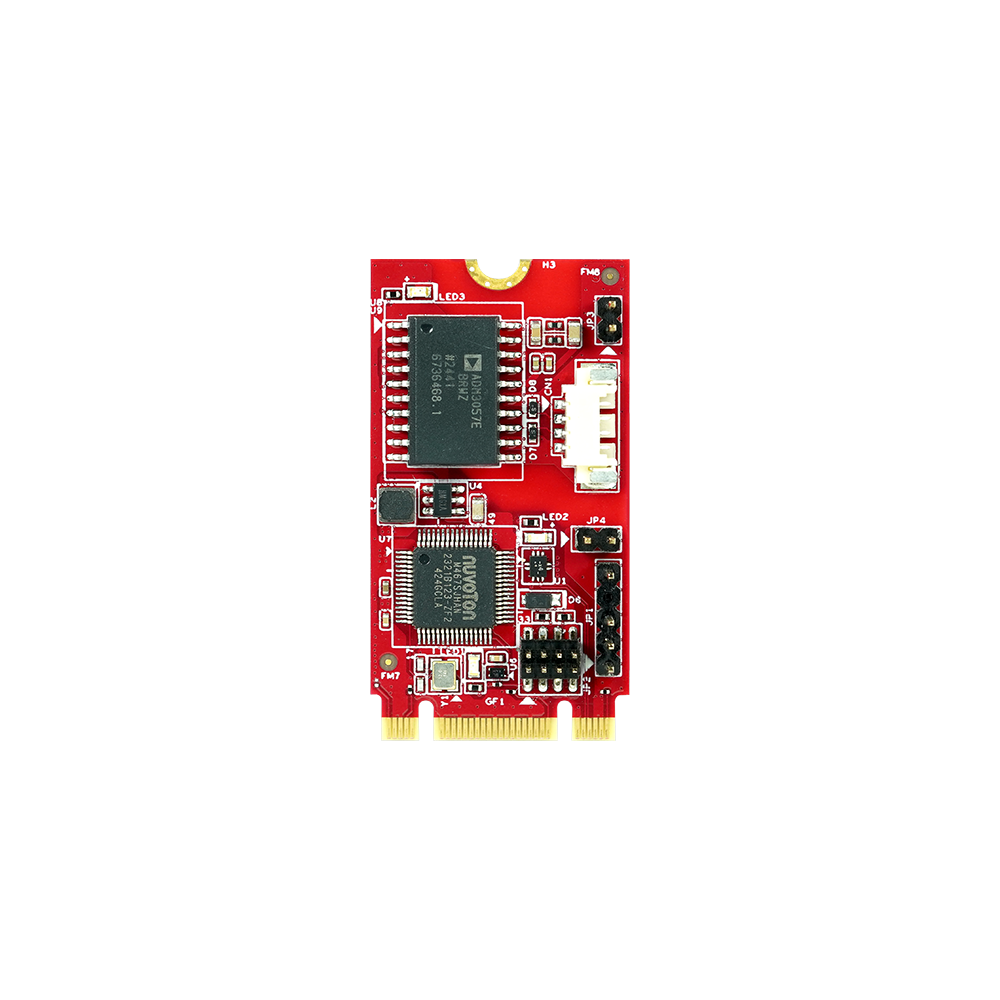

M.2 2242 (USB HS) 转单通道隔离式 CAN FD 模块
EGUC-F1S3
提供
- 波特率支持 5 / 10 / 20 / 50 / 100 / 125 / 250 / 500 (默认) / 800 / 1000K
- 数据传输速率最高支持 2 / 4 / 5Mbps（*具体速率兼容性及条件请参考产品规格备注）
- CAN 2.0 模式下，在 1M 波特率、EID、8 字节数据条件下，最高可接收 7,800 帧/秒
- CAN FD 模式下，在 1M 波特率、5M 数据率、EID、64 字节数据条件下，最高可接收 6,000 帧/秒
特点
- 提供额外驱动支持 Linux SocketCAN
- 终端电阻可通过跳线开关控制启用 / 禁用
- 符合 EN61000-4-2 静电放电（ESD）标准：空气放电 15kV，接触放电 8kV
- 符合 IEC 60950-1 : 2005 + A1 : 2009 + A2 : 2013 2.5kV 高压测试（HiPOT）保护标准

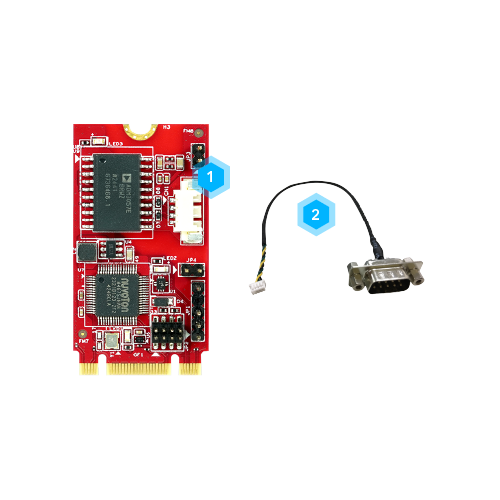

接口配置
- 1CAN 线缆连接器
- 2DB9 线缆
为卓越性能而打造
EGUC-F1S3 是一款 M.2 CAN FD 模块，符合 ISO 11898-2 : 2016 标准，支持 5 Kbps 至 1 Mbps 波特率和最高 5 Mbps 数据传输速率。它的 CAN 2.0 模式最高可处理每秒 7,800 个数据帧，CAN FD 模式最高可达每秒 6,000 个数据帧。模块具备 CAN 讯息接收过滤功能、支持监听模式，可在设备重启后保留配置。还配备 Linux SocketCAN 驱动，CAN 总线终端电阻可通过跳线控制启用或关闭。
产品符合 2.5 kV 高压测试（HiPOT）和 EN 61000-4-2 静电放电（ESD）防护标准。模块专为工业应用而设计，工作温度范围为 -40°C 至 85°C，采用 30μ" 金手指，质保三年，由台湾宜鼎制造。
探索多元应用场景与成功实例
工业/嵌入式系统
专为极端环境设计，我们的产品具备高耐用性，满足工业自动化与嵌入式系统的严苛需求。
安防监控
专为数字时代监控打造的解决方案，提供先进的数据分析与实时响应能力。
工业自动化
通过智能化产品提升系统运行效能，在工业应用场景中实现高精度数据治理与持续性运行保障。
规格表
| Model Name | EGUC-F1S3 |
|---|---|
| Module Type | M.2 2242 to Single Isolated CAN FD |
| Form Factor | M.2 2242 B+M Key |
| Function | CAN FD |
| Input I/F | USB 2.0 High Speed (480Mbps) |
| Output I/F | CAN FD |
| Output Port | 1 |
| Output Connector | DB-9 |
| Max. Power Consumption | 2.62W (3.3V, 794.5mA) |
| Dimension (W x L x H/mm) | 22 x 42 x 7.55 |
| Temperature | Operation : W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Vibration | 5G@[7~2000Hz] |
| Shock | [email protected] |
| OS Support | Windows : 10 (32 / 64bit), and above version Linux : Kernel 2.6 and above (Native CDC-ACM driver), Kernel 2.6.38 and above (SocketCAN Driver), 32/64bit |
| Warranty | 3 Years |
| Notes | *Data rate limitation : ● 2M supports normal rate 100k and above. ● 4M / 5M supports normal rate 250K and above. |
产品料号
| 型号 | 简介 |
EGUC-F1S3-W1 | M.2 2242 (USB HS) to Single isolated CAN FD |
