AMD Xilinx
机器视觉解决方案
EXMU-X261

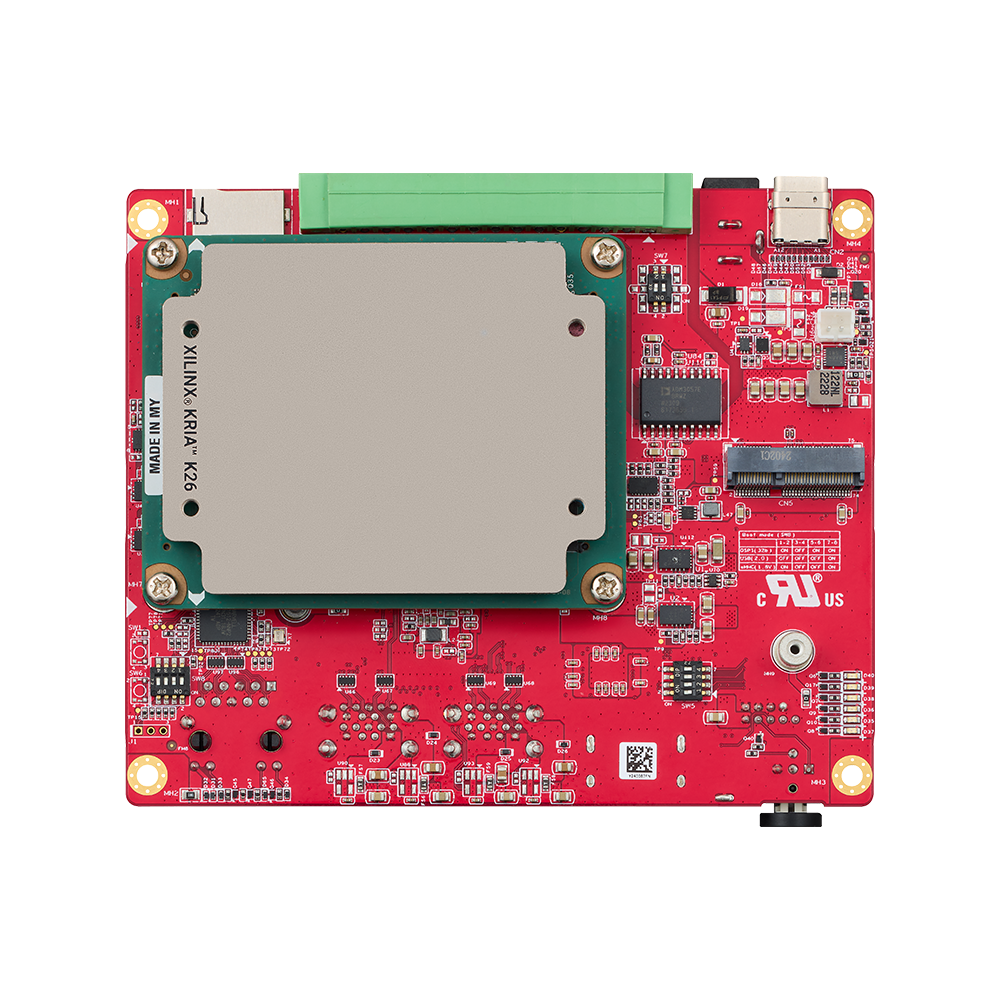

搭载：AMD Kria K26 SOM
提供：Up to 1.4TOPS AI processing power
支援：
- PCIe M.2 2230 / 2242 扩充槽
- 宜鼎 iCAP 云端平台
- InnoAgent 频外（OOB）远端管理
特色：
- 内建开发板支援套装软体（BSP）与预训练 AI 模型
- 符合 EN61000-4-2 静电放电（ESD）标准：空气放电 15kV，接触放电 8kV
- 工控级设计；台湾制造；提供 3 年保固

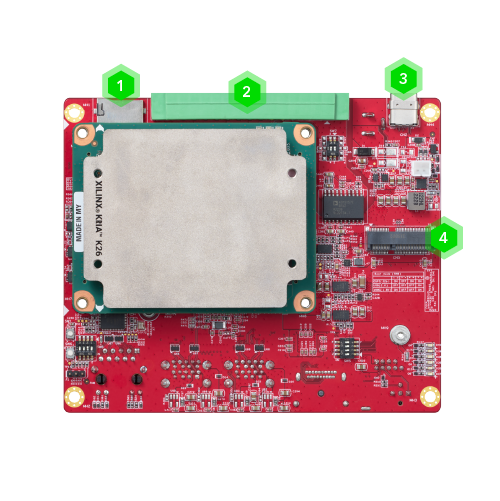

接口配置
- 1MicroSD 插槽
- 215 针 3.5 接线端子（5 x GPIO, 1 x UART, 2 x CAN Bus, 1 x I2C）
- 3USB Type C（仅限除错）
- 4M.2 E Key 插槽
- 5直流（DC）电源输入
- 6M.2 M Key 插槽
- 7GbE LAN 插槽
- 84 x USB 3.2 Gen 1 插槽
- 9HDMI 1.4 插槽
- 10重置按钮
- 11电源按钮
宜鼎的 FPGA 透过多功能性、低延迟、高效能，以及长期稳定的供应能力，彻底革新了运算任务，成为工控应用中的理想 AI 解决方案。

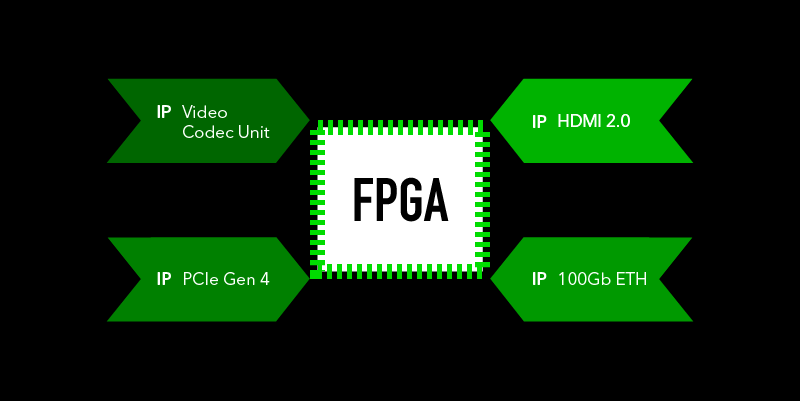

IP 灵活性加速客制化开发
IP 的弹性可无缝整合预先设计的智财（IP）模组，从而实现快速原型开发、客制化与具成本效益的升级。这项多功能特性让使用者能高效开发客制化数位电路，以满足多样化的应用需求。

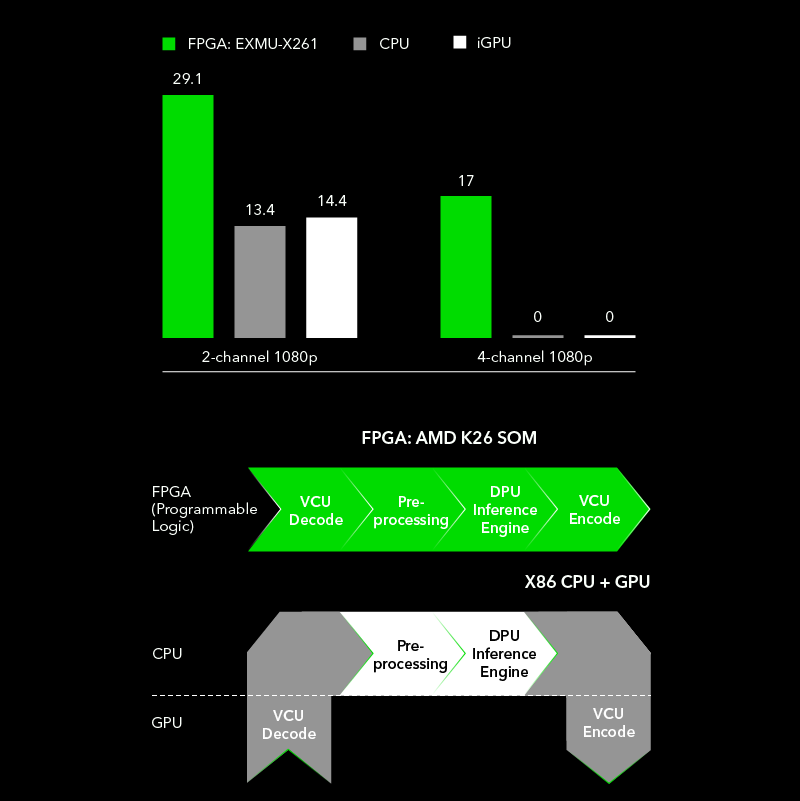

超低延迟，效能提升 3 倍
EXMU-X261 FPGA 架构的内建视讯编解码单元（VCU）与深度学习处理单元（DPU），实现低于 30ms 的延迟表现，远胜于延迟超过 90ms 的 GPU，并能同时处理多条通道任务，确保运作顺畅无缝。
备注：CPU & iGPU 无法同时处理 4 通道的视讯解码 / 编码，因此无相关参考数据。

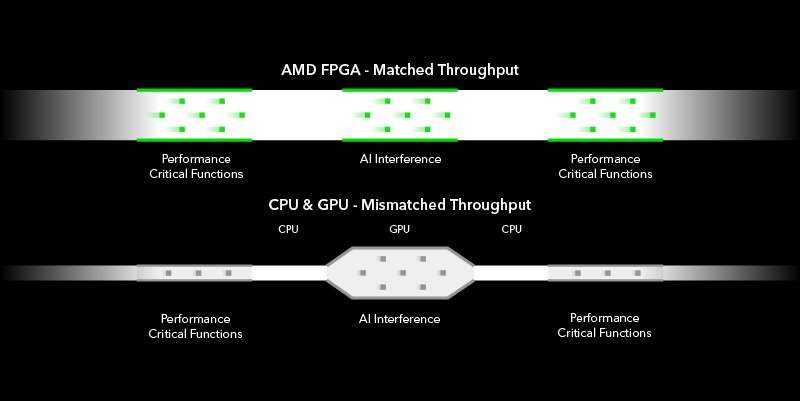

透过平行运算释放多串流管理
FPGA 擅长同时处理多路视讯串流，能够在每路串流达到 200 万像素，且每秒最多 20 帧（FPS）时，同时进行 1 至 4 路串流管理。
低功耗表现
EXMU-X261 拥有低功耗设计，适合用于对电力有严格限制的应用场景。此项特性提升了 FPGA 在多元情境的适应力。
长稳供货承诺
AMD FPGA SOM 产品生命周期高达 10 年，确保在各种应用中的长期稳定表现。
为您的需求量身定制

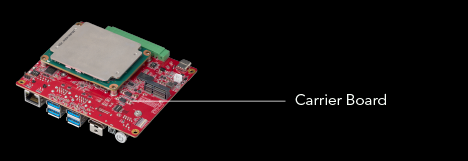

载板客制化服务
提供载板与物件侦测 AI 模型的开发，满足您的特定需求。
客制化服务（BSP）
我们提供完整的软体支援套件，包括开发板支援套装软体（BSP）、驱动程式（Driver）、预训练 AI 模型与软体开发套件（SDK）。
探索多元应用场景与成功实例
FPGA SOLUTIONS FOR MONITORING PPE COMPLIANCE
Innodisk partners with a global leader in automated driving systems to develop an AI training server for Level 4 autonomous vehicles.
精选资源
| Module Name | EXMU-X261 |
|---|---|
| Module Type | FPGA Machine Vision Solution Kit |
| Form Factor | SOM and Carrier Board |
| Controller | Kria K26 SOM |
| Memory | 4GB LPDDR4 on SOM |
| Storage | 16GB eMMC on SOM ; MicroSD ; NVME SSD (M.2 2242 M Key PCIe Gen 3 x2) |
| Dimensions (W x L x H/mm) | 120 x 100 x 30.37 (with K26) |
| Display Interface | 1 x HDMI 1.4 |
| Ethernet | 1 x RJ45 GbE LAN |
| I/O | 4 x USB 3.1 Gen 1 1 x 15-pin Terminal Block (5 x GPIO, 1 x UART, 2 x CAN Bus, 1 x I2C) 1 x MicroSD 1 x USB Type-C (Debug Only) 1 x Power Button 1 x Reset Button |
| Expansion | M.2 2230 E Key (PCIe Gen 2 x1, USB 2.0) M.2 2242 M Key (PCIe Gen 3 x4) |
| Indicator | Green Color Power LED |
| Power Requirement | 12V +/-5% DC Power supply |
| Power Consumption | Approximately 17.64W (12V, 1.47A) |
| Temperature | Operation : S/T 0°C ~ 70°C (Ta)；W/T -40°C ~ 85°C (Ta) Storage : -55°C ~ 95°C (Ta) |
| Storage Humidity | 5% to 95%, non-condensing |
| OS Support | Linux (Kernel 5.15.19) |
| Certification | CE / FCC class A |
| Vibration | 3G, IEC 60068-2-64, random vibration, 5 ~ 500Hz, 1hr/axis |
| Shock | 30G, IEC 60068-2-27, half sine, 11ms duration |
| Warranty | 3 Years |
产品料号
型号 | 简介 |
EXMU-X261-00A1-CI | EXMU-X261 FPGA Machine Vision Solution Kit / Standard Temperature |
EXMU-X261-00A1-W1 | EXMU-X261 FPGA Machine Vision Solution Kit / Wide Temperature |
