USB 2.0

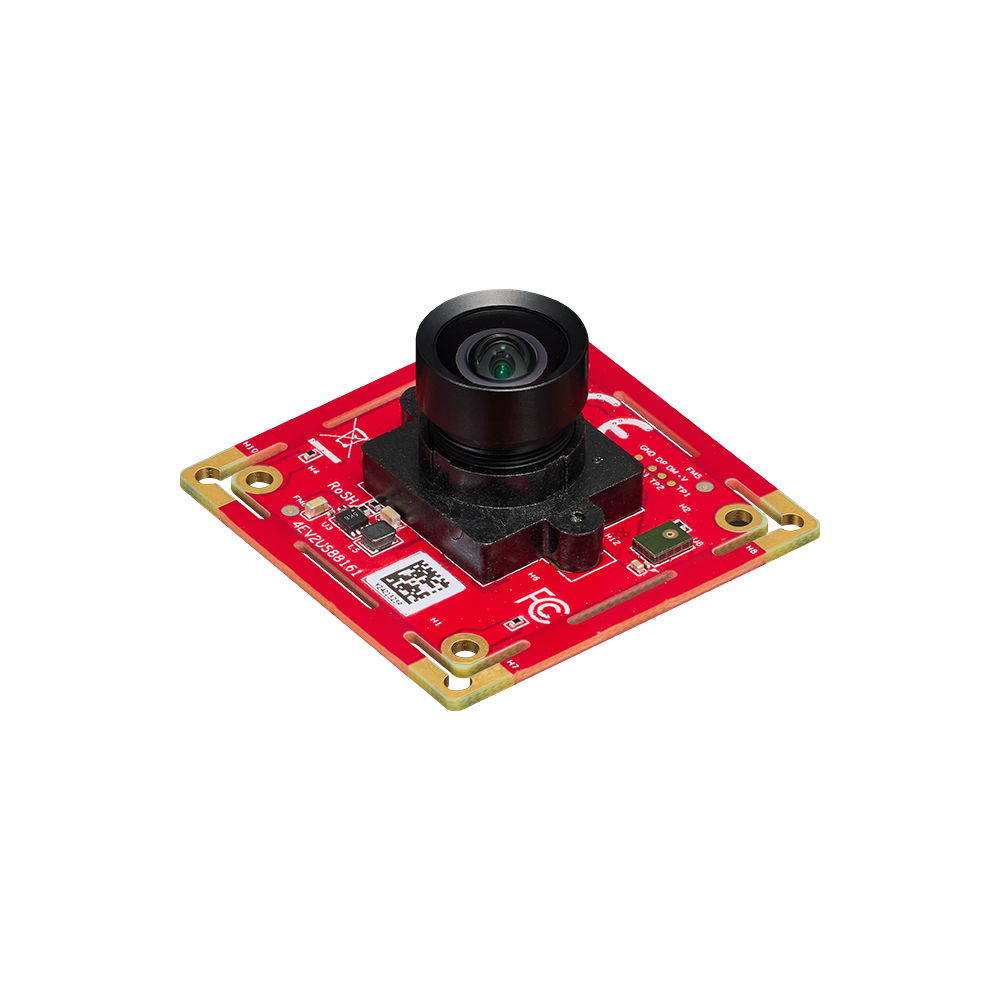

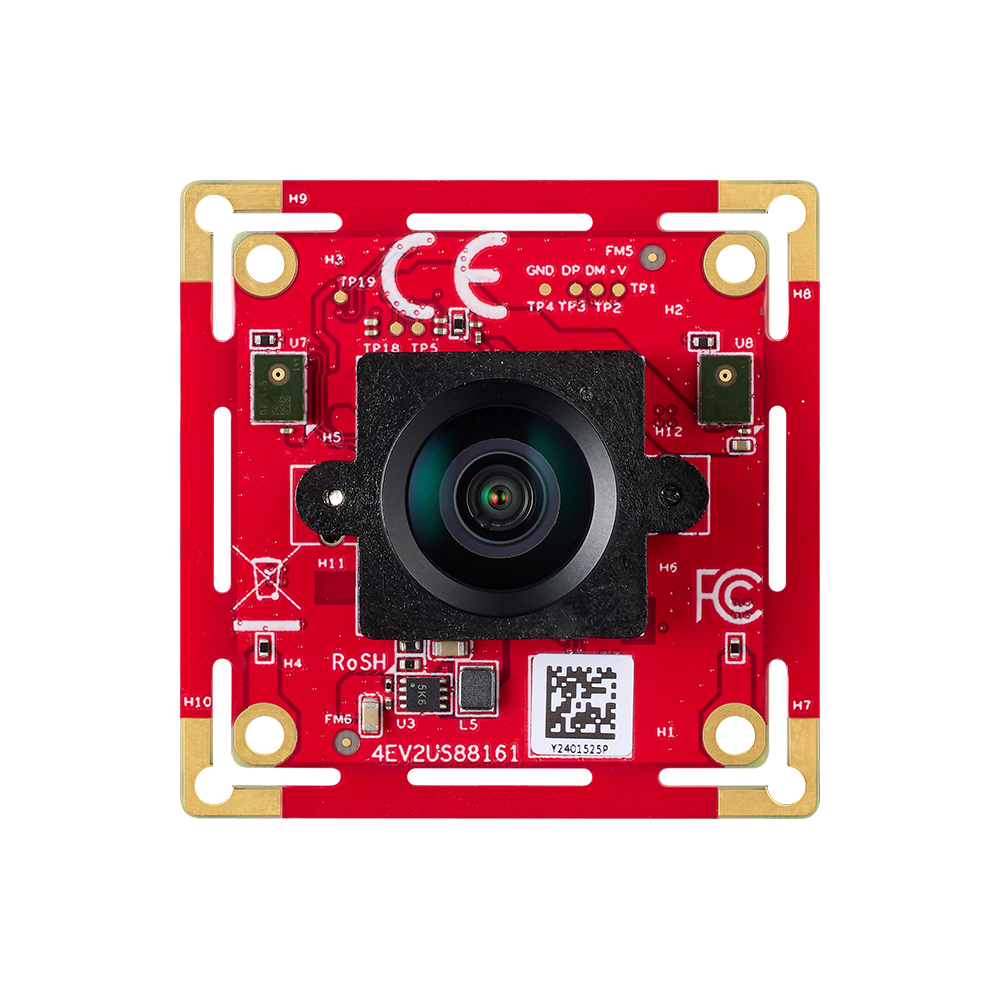

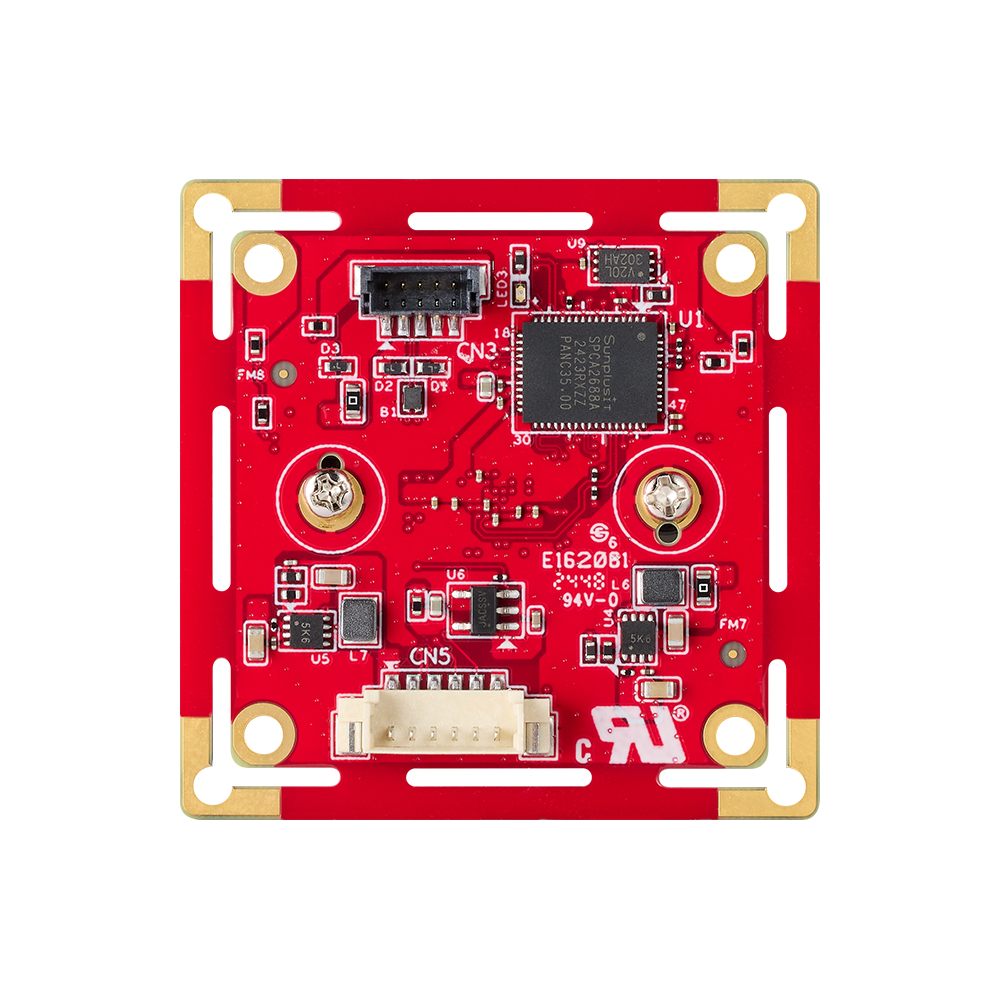

USB 2.0 2MP 定焦相机模组

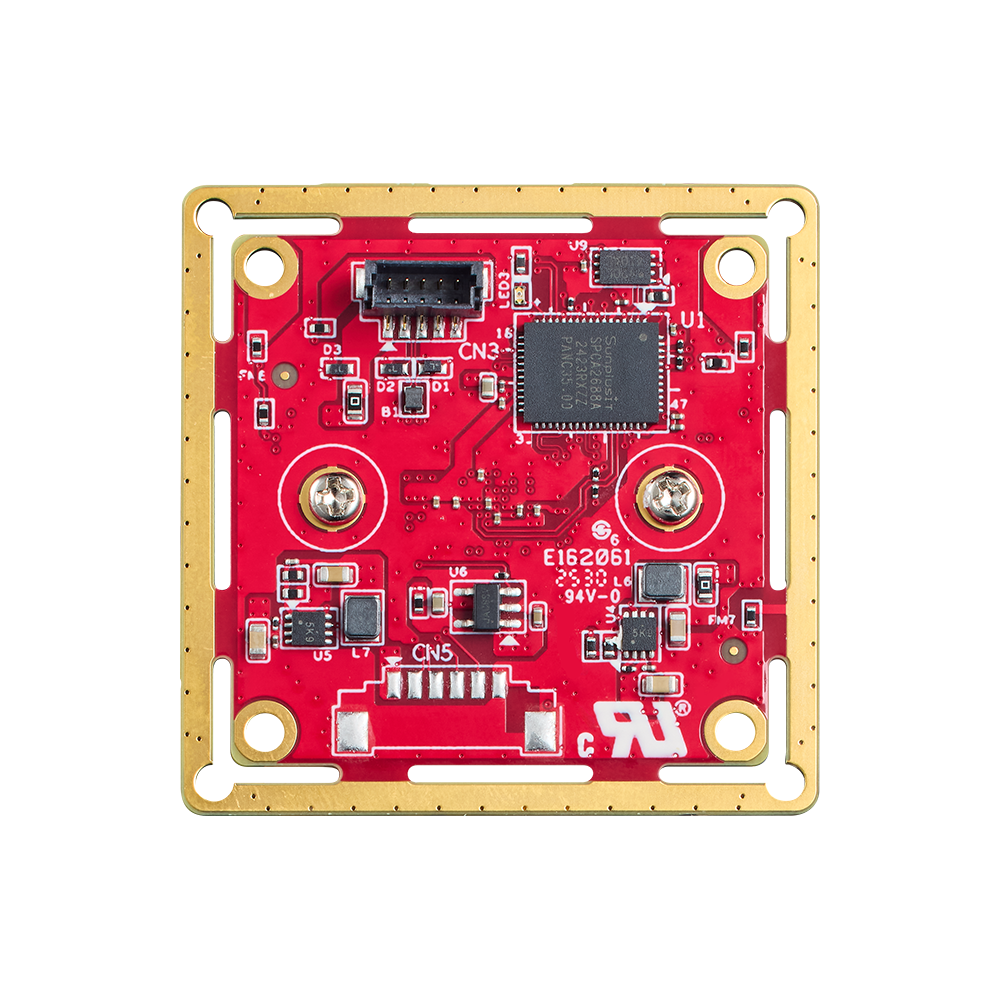

EV2U-LOM1-RHCF
特点
- USB 2.0 介面，最高解析度达 2MP @30fps
- 镜头视野（对角线 / 水平 / 垂直）：96° / 88° / 57°
- 动态范围：120dB
- 内建影像讯号处理器（ISP），并支援高动态范围成像（HDR）与外部触发（External Trigger）功能
- 相容于 USB 2.0 和 USB 影片类别
- 符合 CE / FCC Class A 标准
- 支援系统：Windows、Linux、Android、macOS（UVC）
为卓越性能而打造
宜鼎 USB 2.0 2MP 定焦相机模组内建 ISP，并搭载 HDR 技术与外部触发功能，提供稳定清晰的影像画面。特别适用于 ATM、门禁控制等需精准掌握影像撷取时机的应用场景。
HDR 赋能超高清图像解析
宜鼎的相机模组采用尖端 HDR 技术，可在复杂光照条件下（如强光/阴影）精准捕捉细节。通过HDR技术合成扩展动态范围，保留精细阴影与高光区域，呈现真实自然的图像。
外部触发功能，实现同步影像撷取
USB 2.0 2MP 定焦相机模组支援外部触发功能，可使主系统能精准控制拍摄时机。特别适用于机台监控、多镜头同步及其他对影像撷取时机要求严格的应用。
为您的需求量身定制
PCBA 定制服务
提供 PCBA（印刷电路板组装）定制服务，精准满足相机模组的定制化需求。
影像质量校正
借助集成图像信号处理器（ISP），我们能够优化图像质量，并提升开发效能。
多类型镜头兼容
全域光学适配能力，解锁全场景影像创作。
探索多元应用场景与成功实例
POS 系统、ATM、自助服务机（KIOSK）
提供高解析度影像和低光环境支援，提供安全且高效的客户互动体验，并相容于各式操作系统。
智慧停车柱
在低光环境下，能提供广角、清晰的影像捕捉，实现精确的车辆检测与监控。
规格表
| Model Name | EV2U-LOM1-RHCF |
|---|---|
| Module Type | USB 2.0 2MP Fixed Focus Camera Module |
| Resolution (Max.) | 2MP |
| Frame Rate (Max. Resolution) | 30fps |
| Output I/F | USB 2.0 |
| Sensor | onsemi AR0246 |
| Shutter | Rolling |
| Video Format | YUV422, MJPEG |
| Power Consumption | Approximate 1W (MJPEG @Max. Resolution ) |
| Operating Temperature | 0°C ~ 70°C |
| Sensor Size | 1/4” |
| Pixel Size | 2.0µm |
| Chroma Type | Color |
| Lens Type | Fixed Focus (M12) |
| Dimensions (W x L x H/mm) | 38 x 38 x 21.88 32 x 32 x 21.88 41.4 x 41.4 x 37.68 (Housing) |
| Lens FOV (D / H / V) | 96° / 88° / 57° |
| OS Support | Windows / Linux / Android / macOS |
| Housing | Board Level, Housing |
| Features | HDR |
| Warranty | 3 Years |
| Note | For detailed resolution and frame rate combined application, please refer to product datasheet. |
产品料号
| 型号 | 简介 |
| EV2U-LOM1-RHCF-11 | USB 2.0 2MP Fixed Focus Camera Module (USB cable included) Dimension: 38 x 38mm |
| EV2U-LOM1-RHCF-12 | USB 2.0 2MP Fixed Focus Camera Module, with DMIC (USB cable included) Dimension : 38 x 38mm |

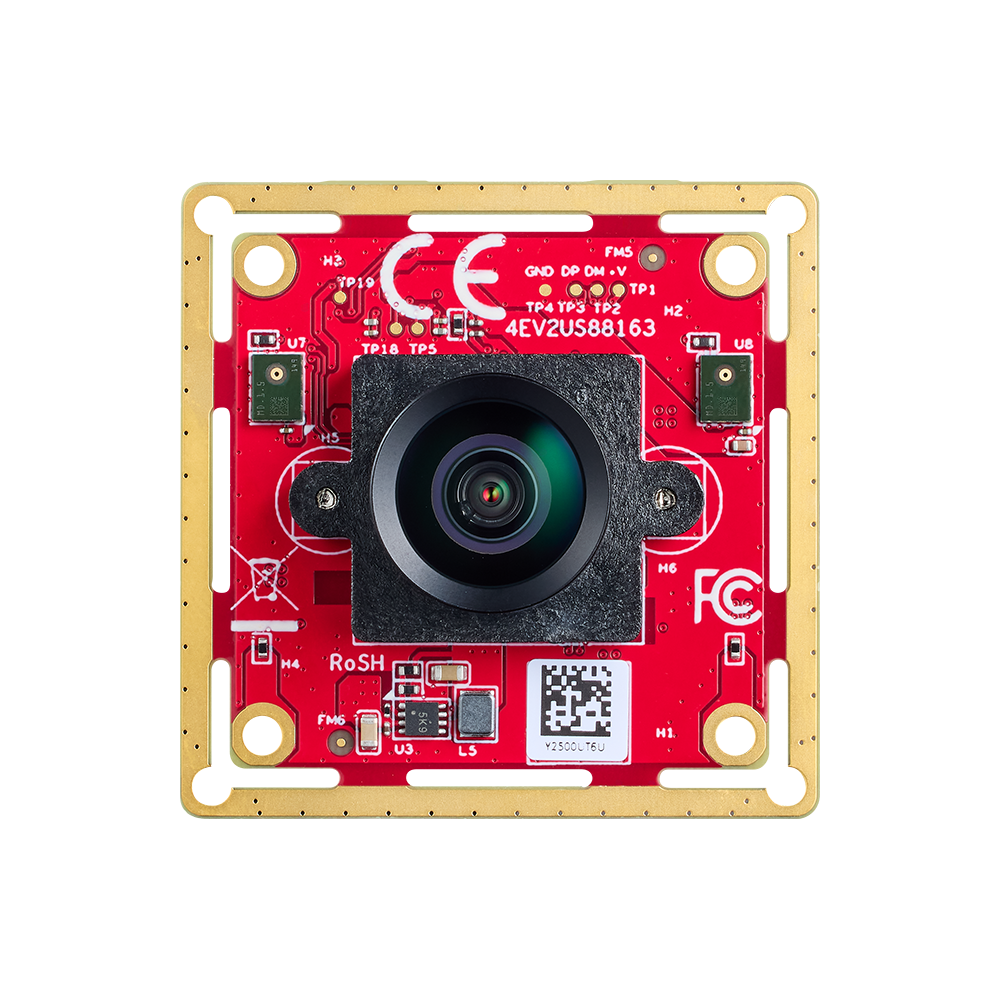

| EV2U-LOM1-RHCF-A1 | USB 2.0 2MP Fixed Focus Camera Module (USB cable included) Dimension: 32 x 32mm |
| EV2U-LOM1-RHCF-A2 | USB 2.0 2MP Fixed Focus Camera Module, with DMIC (USB cable included) Dimension : 32 x 32mm |

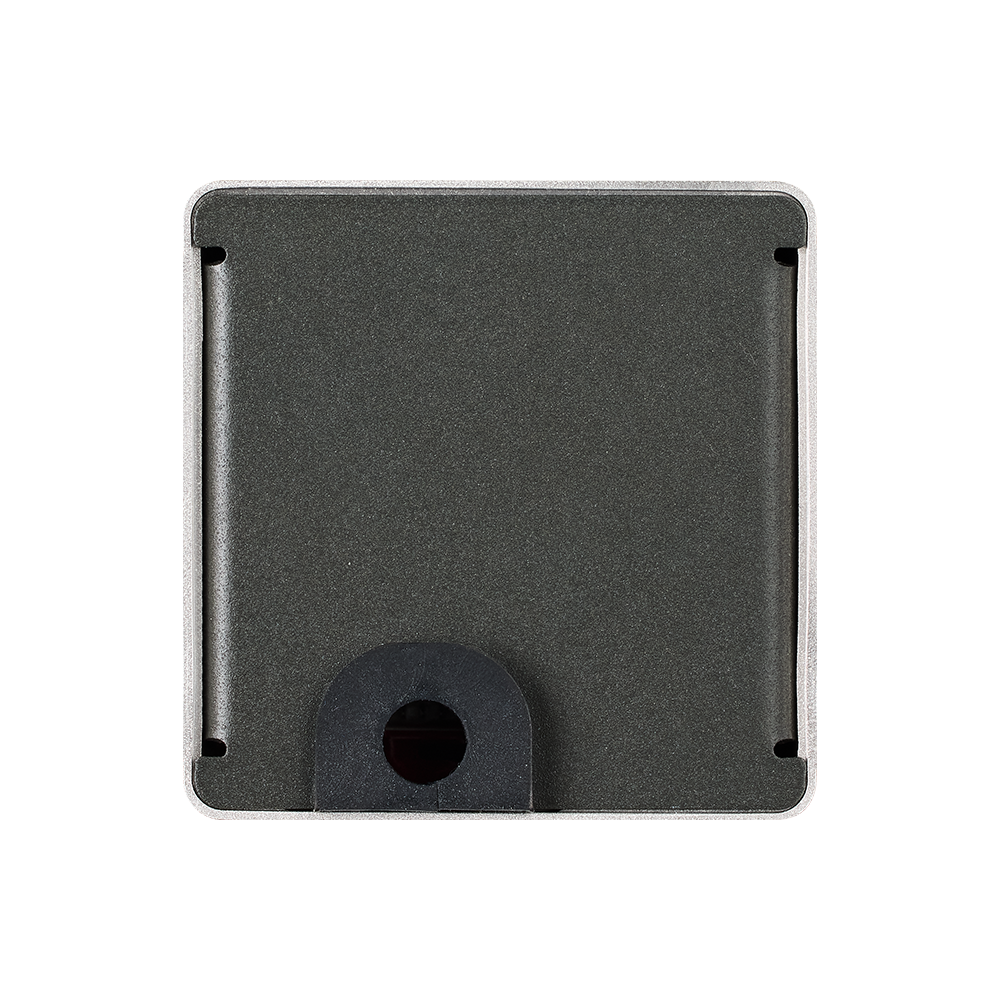

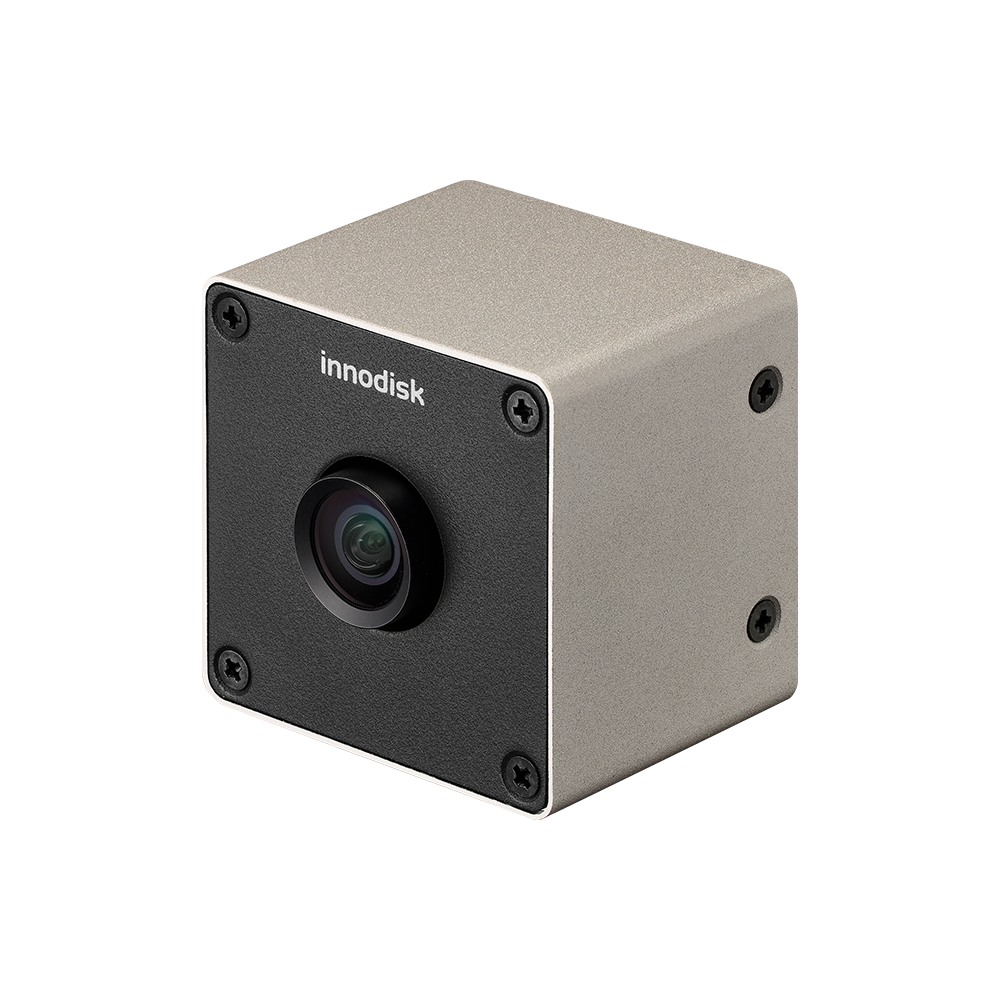

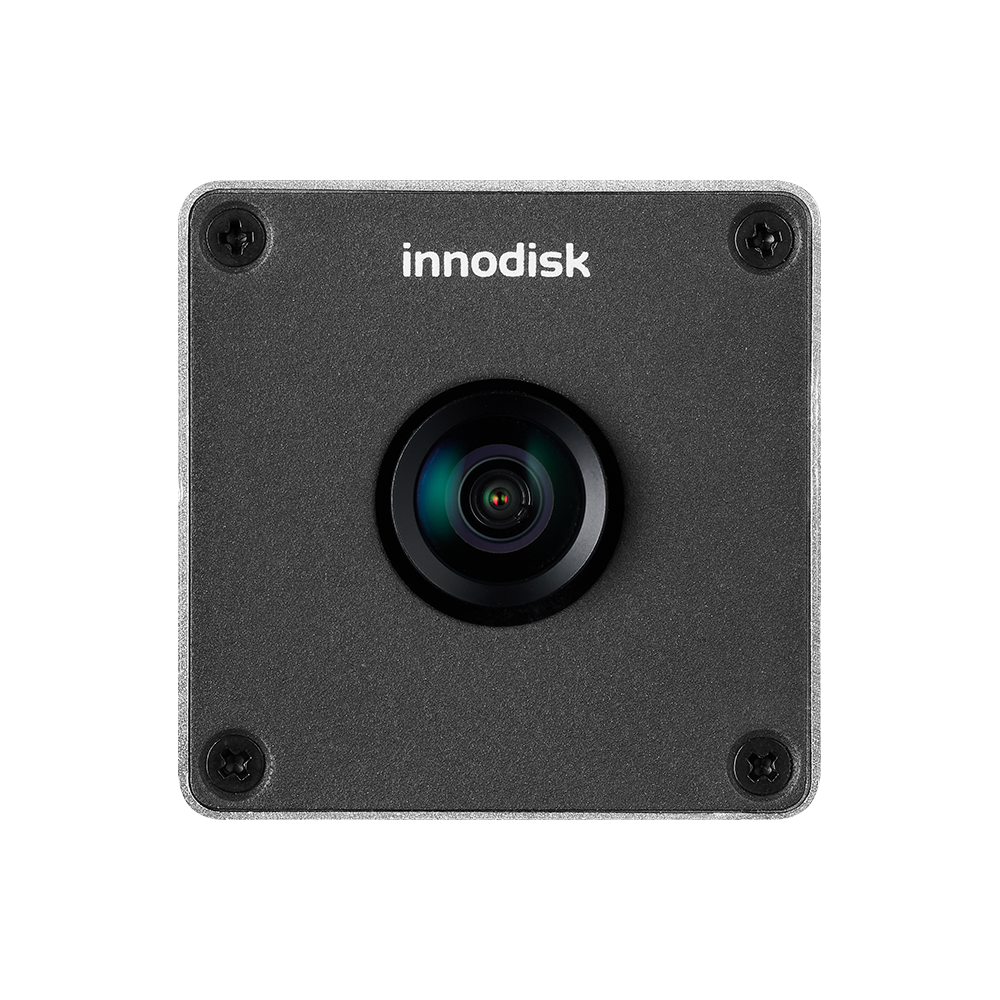

| EV2U-LOM1-RHCF-21 | USB 2.0 2MP Fixed Focus Camera Module, with Housing (USB cable included) Dimension : 41.4 x 41.4mm |
| 7W2000000160 | USB 2.0 cable 1 meter, 5 pins, pitch 1mm |
