MIPI CSI-2
MIPI CSI-2 13MP 定焦相机模组
EVDM-OOM1-RHCF
特点
- MIPI CSI-2 接口，最大分辨率 1300万像素 @20fps
- 镜头视场角（D/H/V）：91° / 71° / 52°
- 内置图像信号处理器（ISP），支持高动态范围成像（HDR）及像素合并（Pixel Binning）技术
- 符合 CE/FCC A 级标准
- 支持平台：NVIDIA Jetson Orin、Intel
为卓越性能而打造
宜鼎 MIPI CSI-2 相机模组具备 1300 万像素高分辨率、先进高动态范围成像（HDR）功能，并能与主流 AI 平台无缝集成。该模组以多功能性为设计核心，即使在复杂光照条件下仍可提供卓越图像品质，是监控系统、机器视觉设备及工业自动化等多元场景的理想选择。
HDR 赋能超高清图像解析
宜鼎的 MIPI CSI-2 相机模组采用尖端 HDR 技术，可在复杂光照条件下（如强光/阴影）精准捕捉细节。通过 HDR技术合成扩展动态范围，保留精细阴影与高光区域，呈现真实自然的图像。
为您的需求量身定制
PCBA 定制服务
提供 PCBA（印刷电路板组装）定制服务，精准满足相机模组的定制化需求。
画质调优
借助集成图像信号处理器（ISP），我们能够优化图像质量，并提升开发效能。
多类型镜头兼容
全域光学适配能力，解锁全场景影像创作。
探索多元应用场景与成功实例
监控与安全
提供高分辨率HDR成像能力，即使在复杂光照条件下仍可实现清晰细致的监控。
自主移动机器人（AMR）
在动态环境中实现精确导航与实时障碍物检测，确保安全高效运行。
自动导引车（AGV）
通过高清成像技术增强路径追踪与障碍物规避能力，适用于工业与物流场景的理想解决方案。
规格表
| Model Name | EVDM-OOM1-RHCF |
|---|---|
| Module Type | MIPI CSI-2 13MP Fixed Focus Camera Module |
| Resolution (Max.) | 13MP |
| Frame Rate (Max. Resolution) | 20fps |
| Output I/F | MIPI CSI-2 |
| Sensor | onsemi AR1335 |
| Shutter | Rolling |
| Video Format | YUV422 |
| Power Consumption | Approximate 1W (YUV422 Max. Resolution) |
| Operating Temperature | -30°C ~ 70°C |
| Sensor Size | 1/3.2” |
| Pixel Size | 1.1µm |
| Chroma Type | Color |
| Lens Type | Fixed Focus (M12) |
| Dimensions (W x L x H/mm) | 30 x 30 x 45 39 x 39 x 45 (Open Front Housing) |
| Lens FOV (D / H / V) | 91° / 71° / 52° |
| Platform Support | NVIDIA Jetson Orin, Intel |
| Housing | Board Level, Open Front Housing |
| Features | HDR |
| Warranty | 3 Years |
| Note | For detailed resolution and frame rate combined application, please refer to product datasheet. For more platform support, please contact our local sales. |
产品料号
型号 | 简介 |

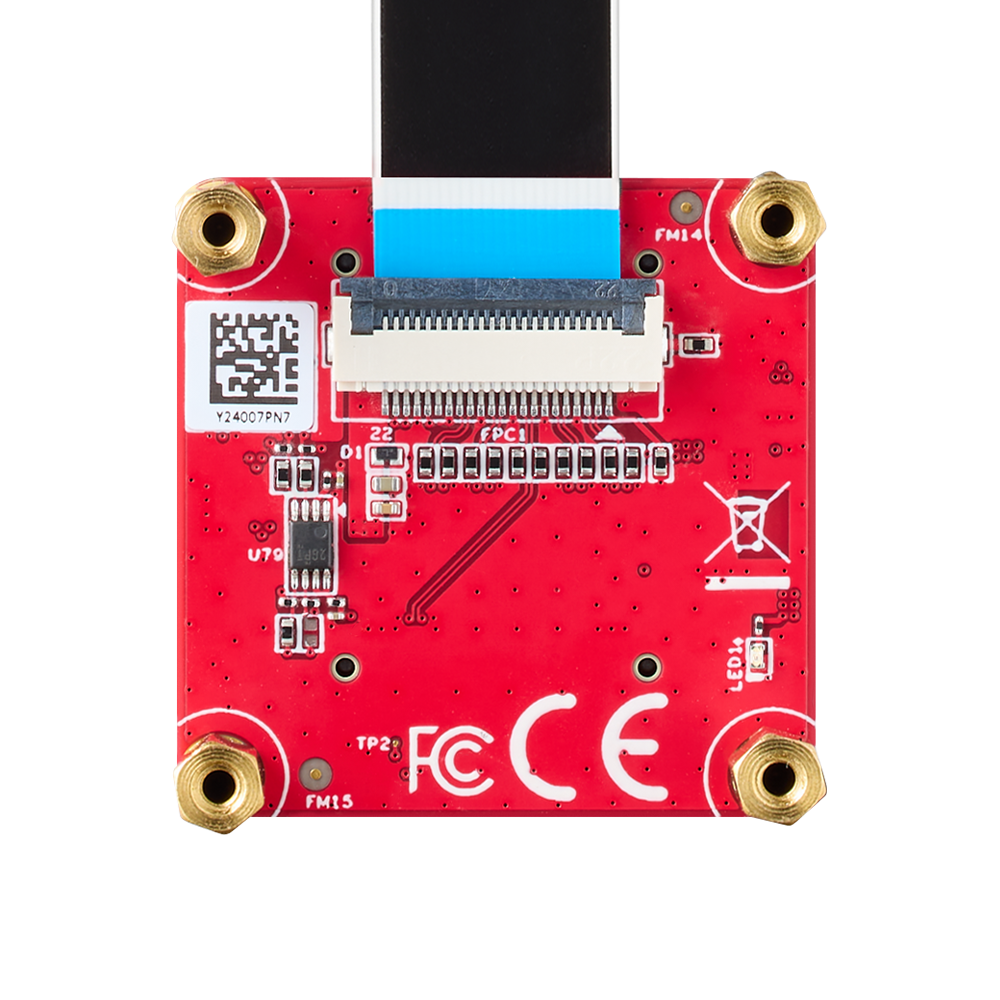

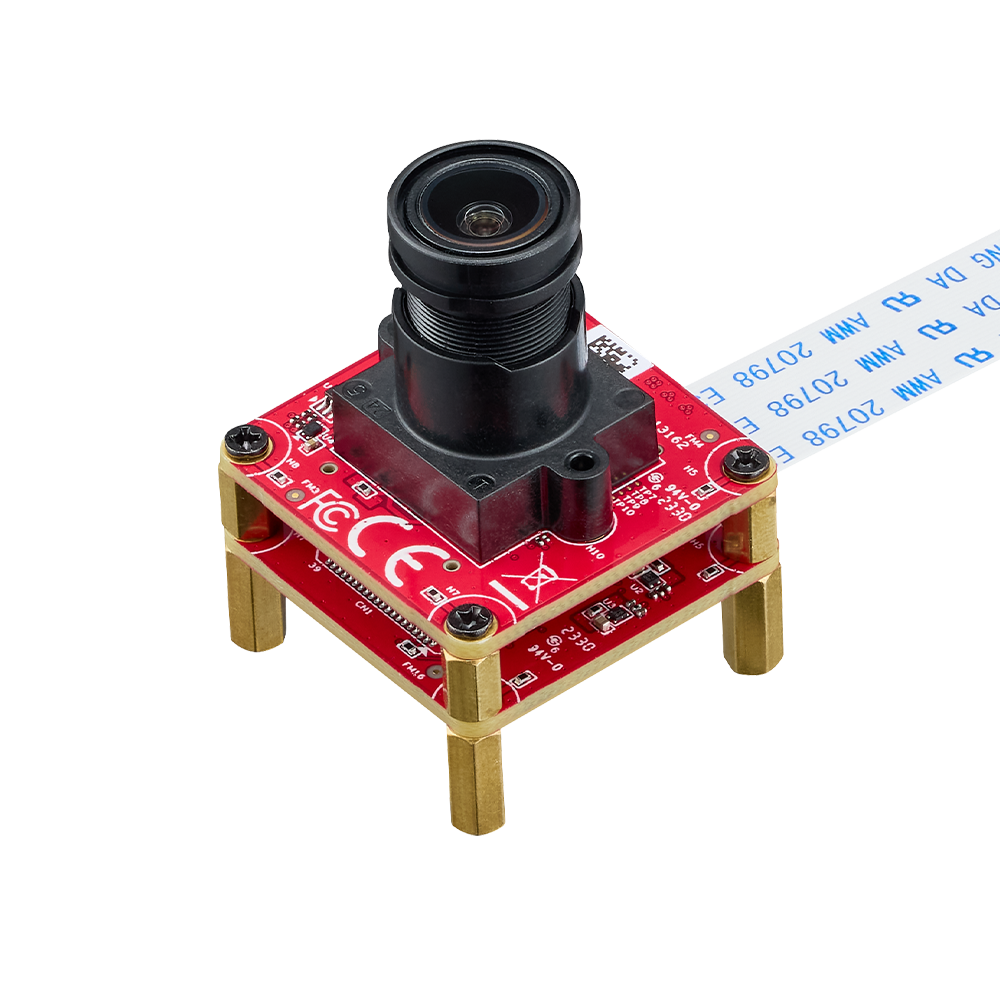

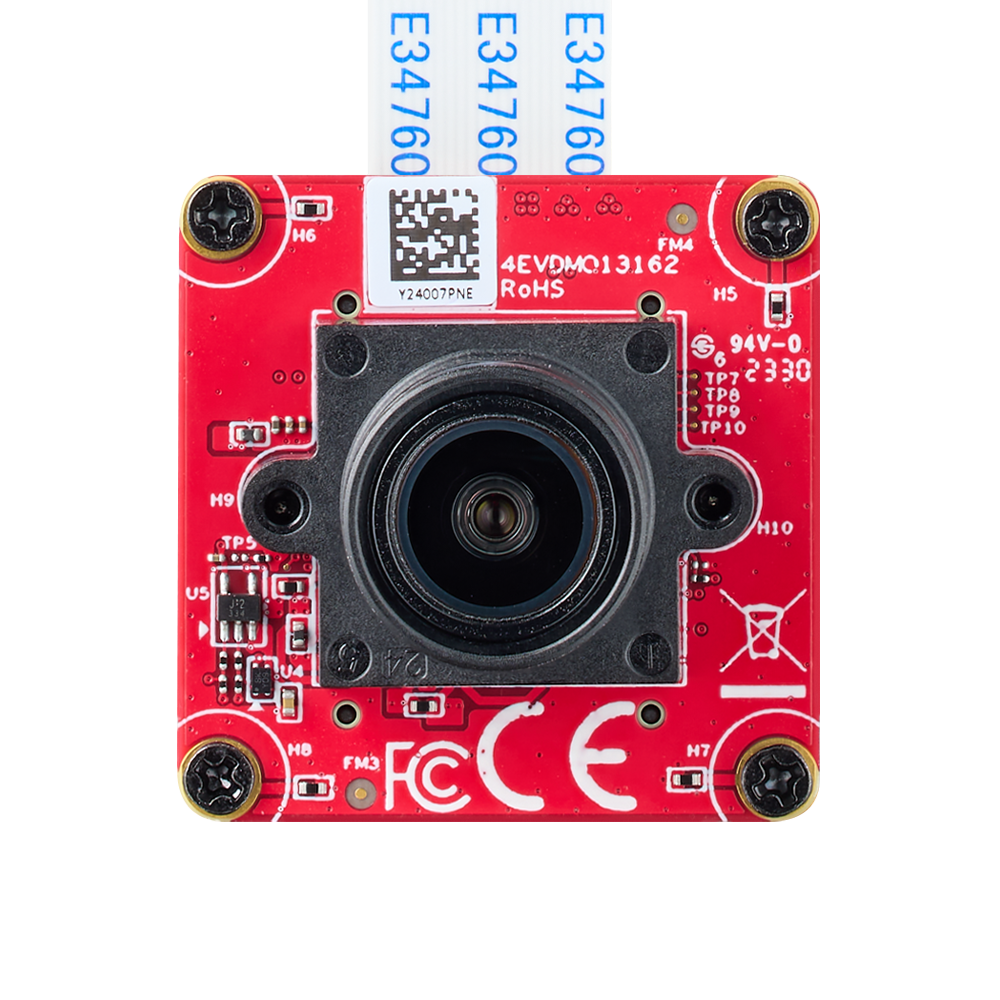

EVDM-OOM1-RHCF-11 | MIPI CSI-2 13MP Fixed Focus Camera Module (MIPI CSI-2 FFC cable included) |

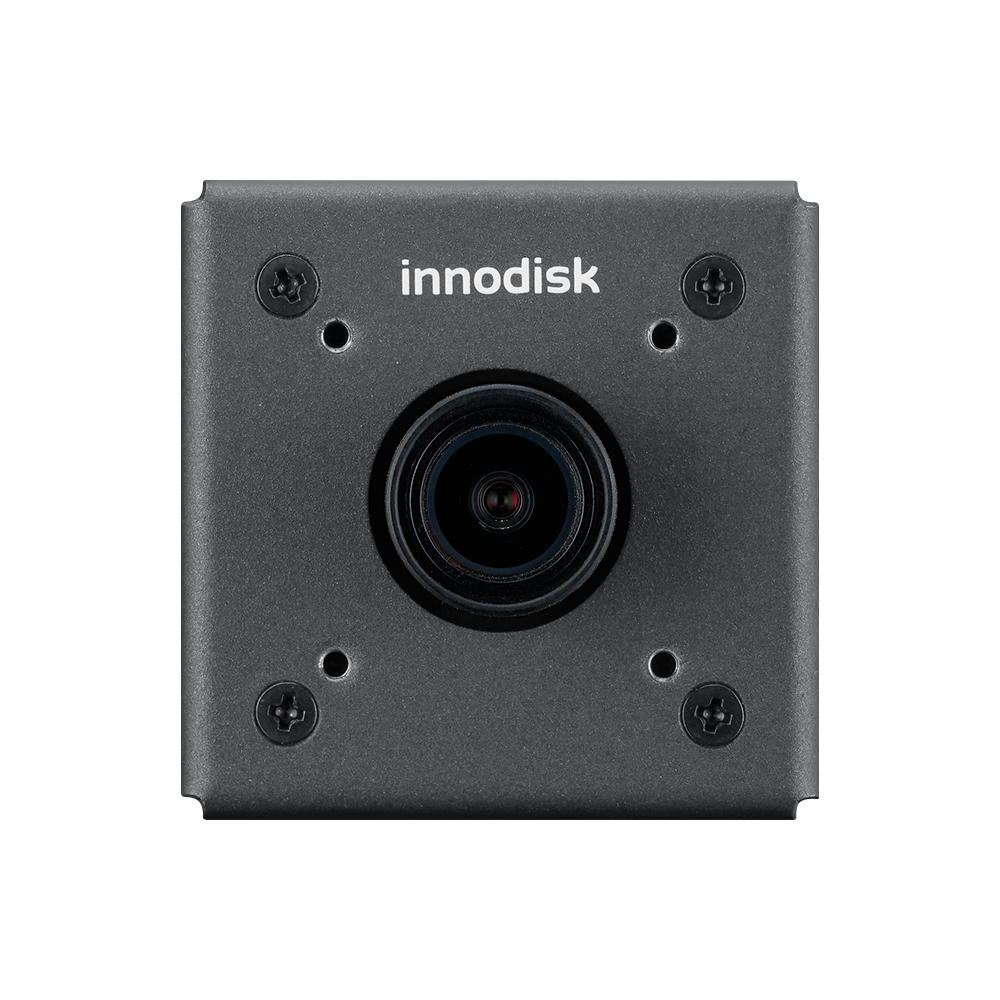

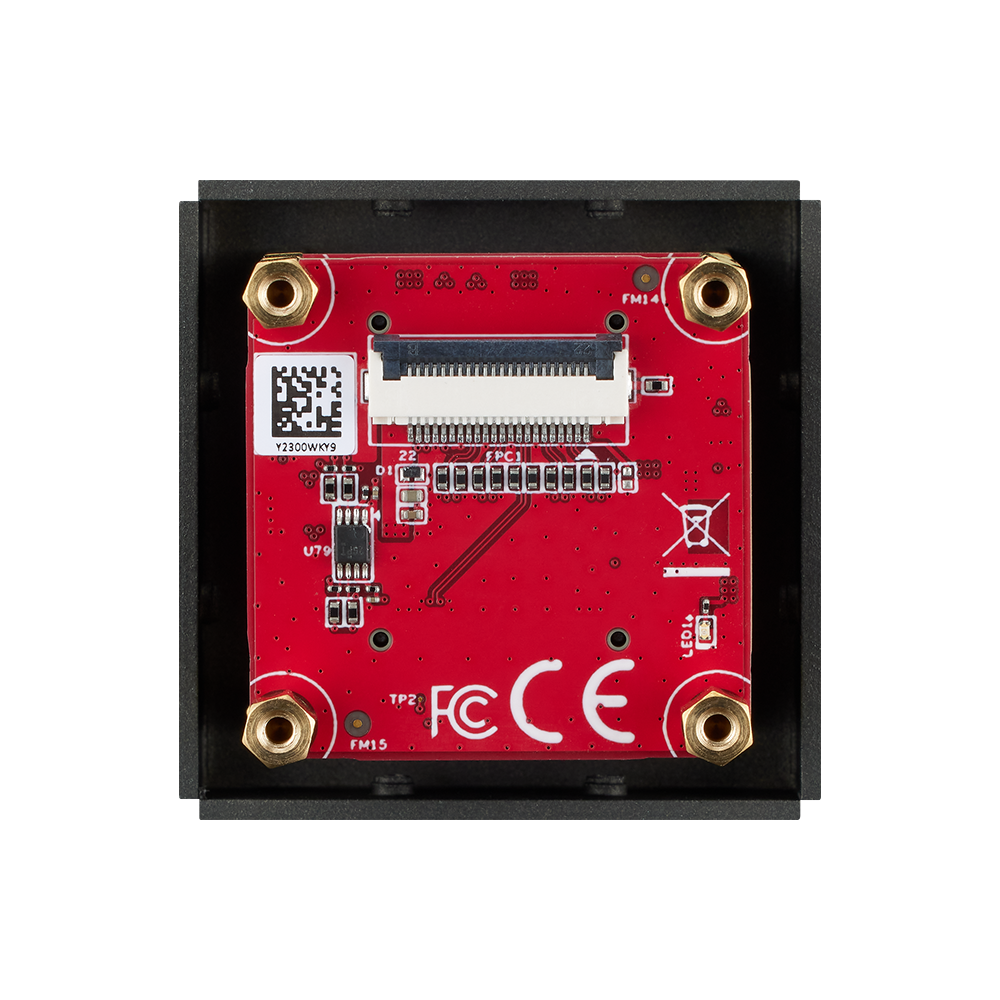

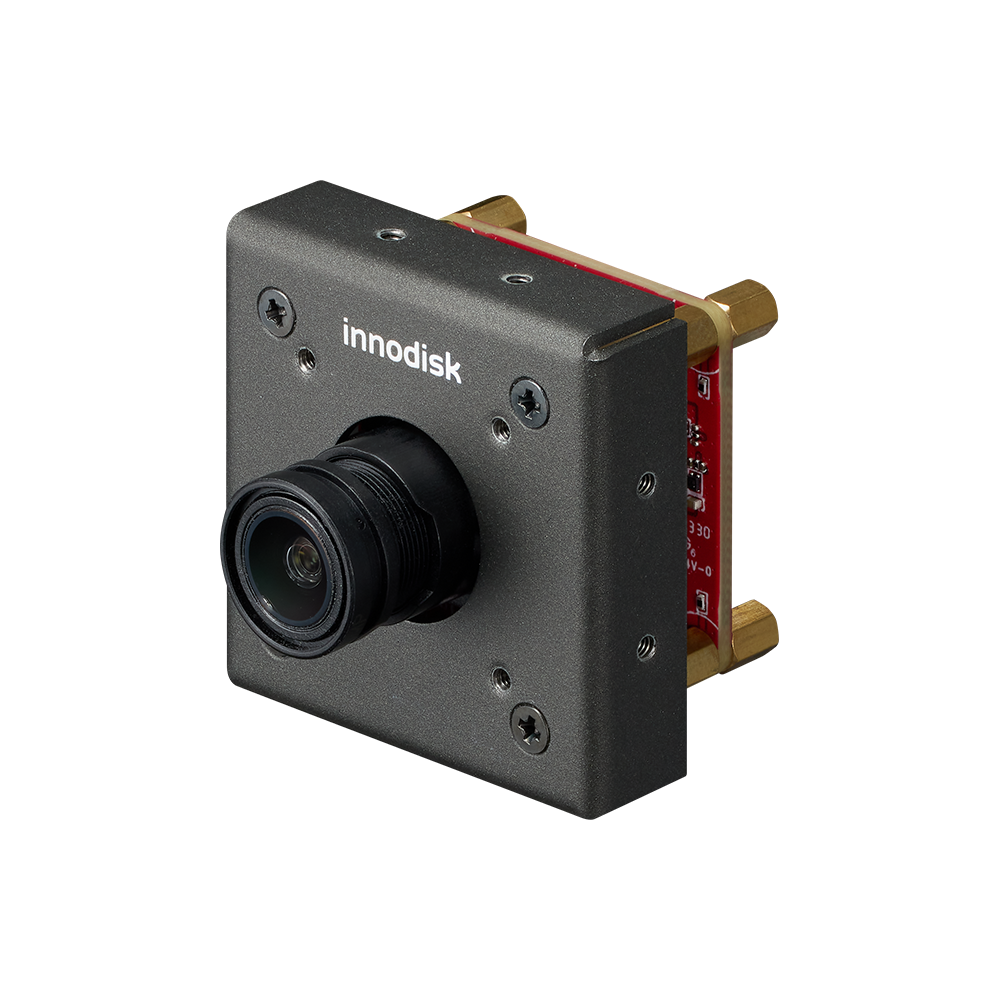

| EVDM-OOM1-RHCF-21 | MIPI CSI-2 13MP Fixed Focus Camera Module, Open Front Housing (MIPI CSI-2 FFC cable included) |
7W7000000060 | FFC cable 15 cm, 22 pins, pitch 0.5mm |
