MIPI CSI-2

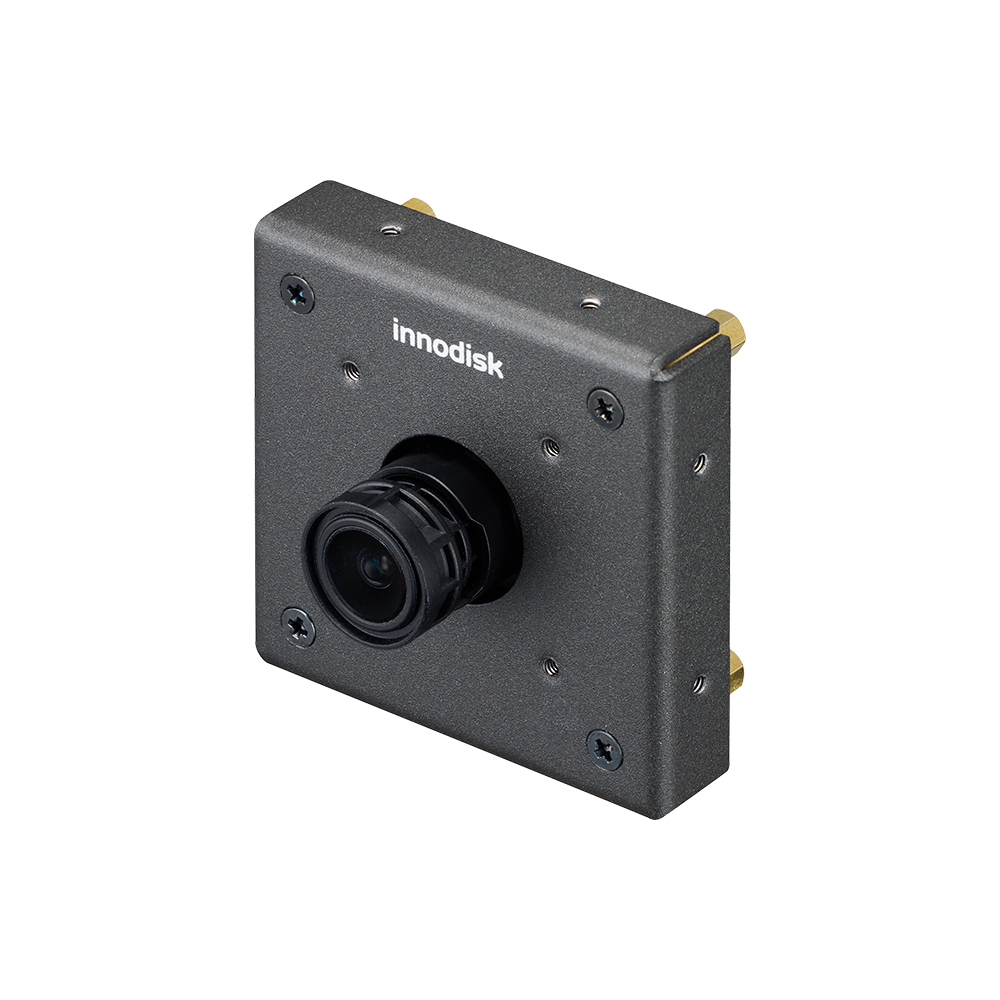

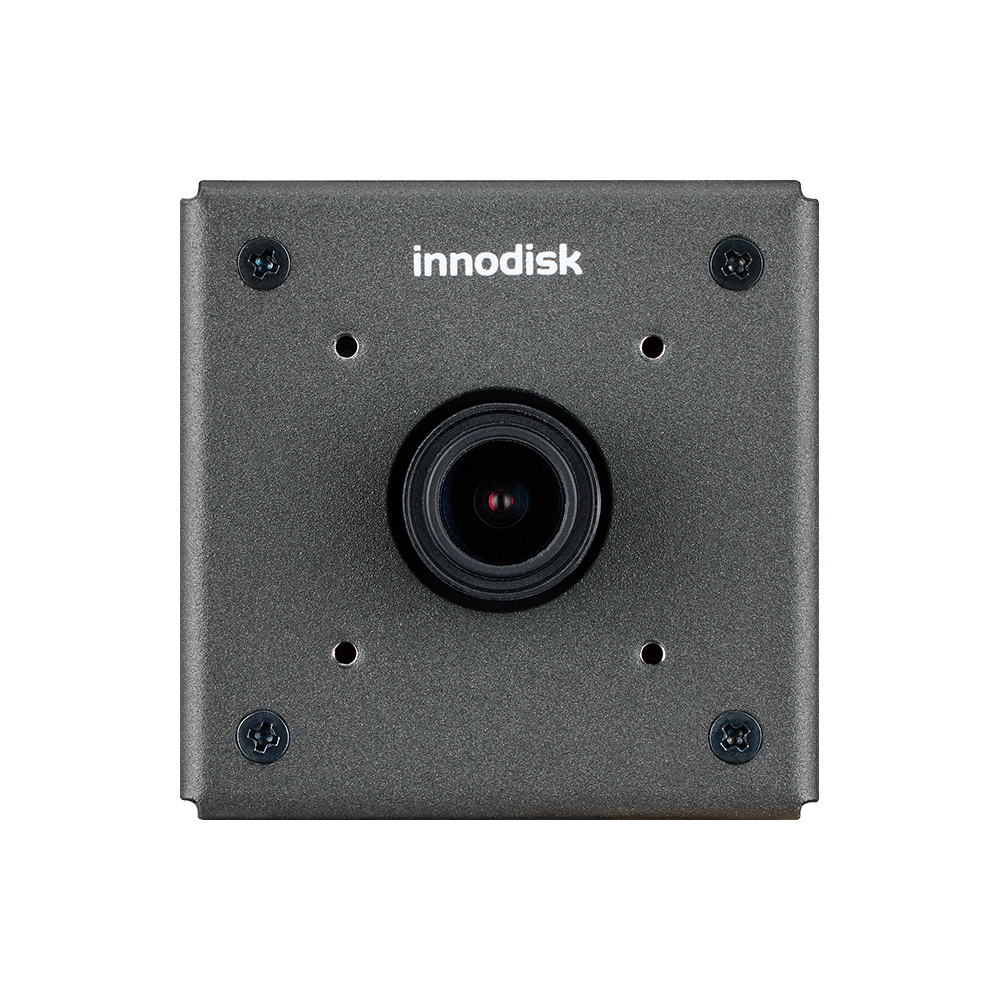

MIPI CSI-2 2.3MP 定焦相机模组
EV2M-OOM1-UHCA
特点
- MIPI CSI-2接口，最大分辨率230万像素@60fps
- 镜头视场角（D/H/V）：104° / 86° / 46°
- 内置图像信号处理器（ISP），支持全局快门（Global Shutter）技术
- 符合CE/FCC A级标准
- 支持平台：NVIDIA Jetson Orin, Intel, Raspberry Pi
为卓越性能而打造
宜鼎鱼眼 MIPI 相机搭载先进鱼眼校正技术，可精准捕捉广角无畸变视野，满足多样化应用场景需求。其内置ePTZ（电子云台）功能，支持数字平移、倾斜及缩放精准控制，特别适用于监控系统、机器视觉及工业自动化等多元场景。该相机具备卓越图像品质、可定制化功能及广泛AI平台兼容性，确保在各类复杂环境中实现无缝集成与高度场景适配性。
全局快门技术赋能高速精准成像
宜鼎的全局快门技术可捕捉高速图像，有效消除失真与运动模糊。即使在高动态范围场景下，该方案也能确保精确、稳定和清晰的成像，满足高精度应用需求。
为您的需求量身定制
PCBA定制服务
提供PCBA（印刷电路板组装）定制服务，精准满足相机模组的定制化需求。
画质调优
借助集成图像信号处理器（ISP），我们能够优化图像质量，并提升开发效能。
多类型镜头兼容
全域光学适配能力，解锁全场景影像创作。
探索多元应用场景与成功实例
自主移动机器人 (AMR)
在动态环境中实现精确导航和障碍物检测，确保作业安全且高效。
智能交通管理
无畸变抓拍高速移动车辆，有助于精准交通监测与提升执法效能。
仓储自动化
为机器人系统提供可靠的图像数据，实现高精度分拣、扫描和库存操作。
机械臂
在高速运动或重复性任务中确保精准目标追踪与稳定操控。
规格表
| Model Name | EV2M-OOM1-UHCA |
|---|---|
| Module Type | MIPI CSI-2 2.3MP Fixed Focus Camera Module |
| Resolution (Max.) | 2.3MP |
| Frame Rate (Max. Resolution) | 60fps |
| Output I/F | MIPI CSI-2 |
| Sensor | onsemi AR0234 |
| Shutter | Global |
| Video Format | YUV422 |
| Power Consumption | Approximate 1W (YUV422 @Max. Resolution ) |
| Operating Temperature | -30°C ~ 70°C |
| Sensor Size | 1/2.6” |
| Pixel Size | 3.0µm |
| Chroma Type | Color |
| Lens Type | Fixed Focus (M12) |
| Dimensions (W x L x H/mm) | 38 x 38 x 26.75 46 x 46 x 26.75 (Open Front Housing) |
| Lens FOV (D / H / V) | 104° / 86° / 46° |
| Platform Support | NVIDIA Jetson Orin, Intel, Raspberry Pi |

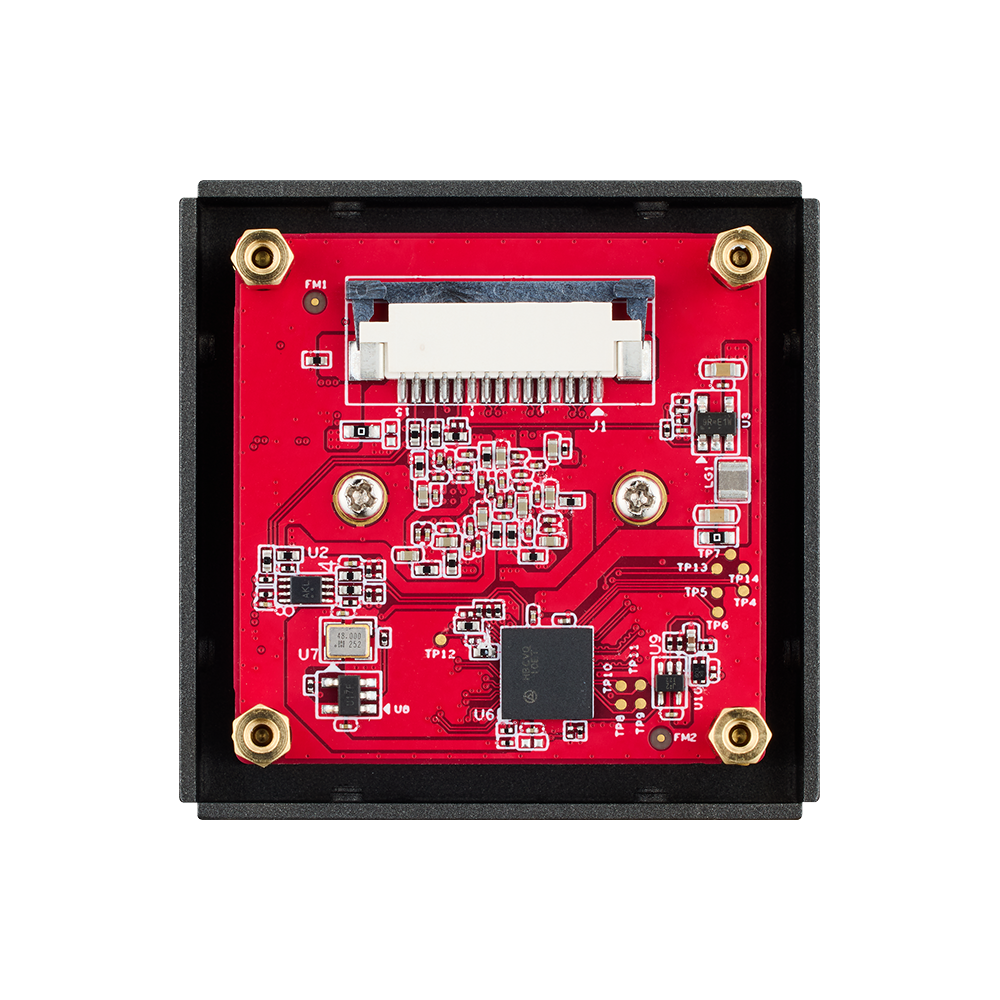

| Housing | Board Level, Open Front Housing |
| Warranty | 3 Years |
| Note | For detailed resolution and frame rate combined application, please refer to product datasheet. For more platform support, please contact our local sales. |
产品料号
型号 | 简介 |
EV2M-OOM1-UHCA-E1 | MIPI CSI-2 2.3MP Fixed Focus Camera Module (MIPI CSI-2 FFC & FPC cable included) |
| EV2M-OOM1-GSCF-21 | MIPI CSI-2 2.3MP Fixed Focus Camera Module, Open Front Housing (MIPI CSI-2 FFC & FPC cable included) |
7W7000000020 | MIPI CSI-2 FFC cable,15cm,15pins pitch 1mm |
7W7000000030 | MIPI CSI-2 FPC cable,15cm,15pins pitch 1mm to 22pins 0.5mm |
