DDR5
1U 伺服器的最佳记忆体选项

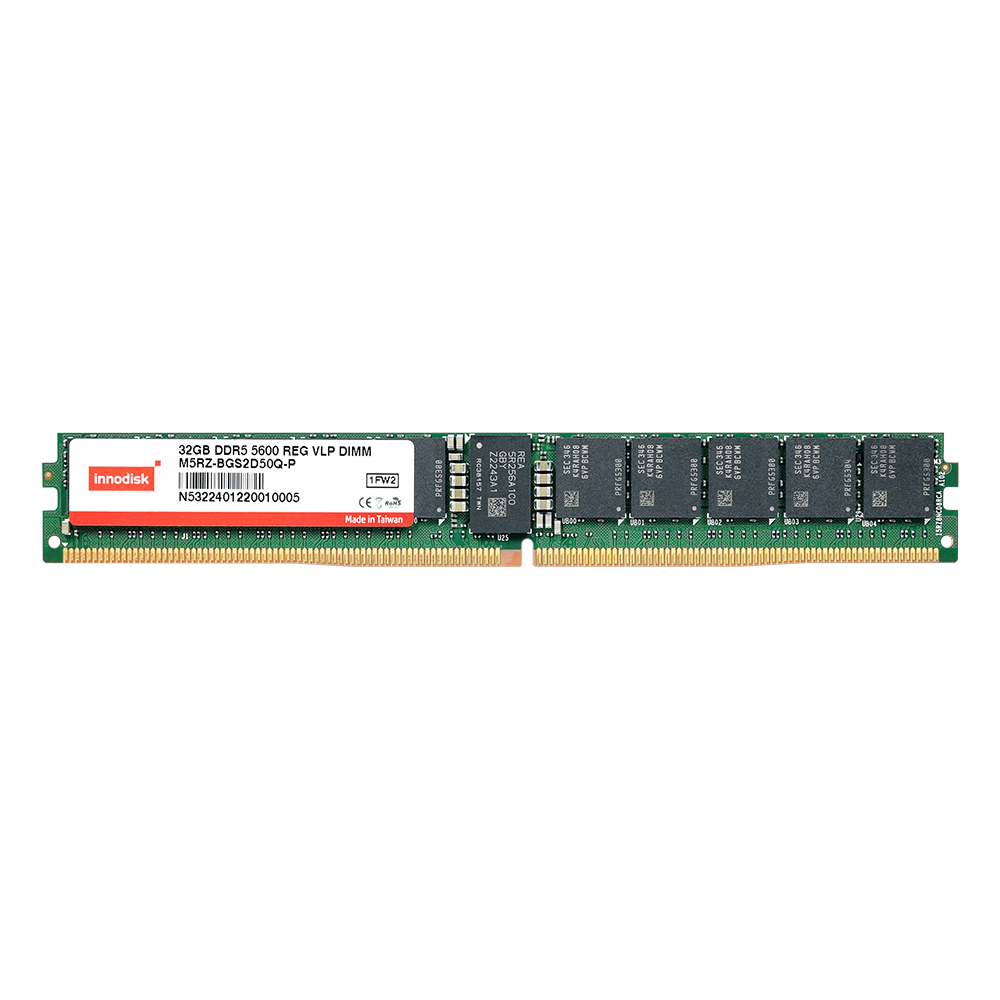

DDR5 RDIMM VLP
特点
- 采用超矮版（VLP）设计，节省 40% 系统空间
- 速度最高达 5600MT/s，具备 32GB 大容量
- HDI 与超低损耗（Ultra Low Loss）PCB 大幅减少讯号干扰
- 透过电源完整性（PI）测试，找出最佳 PMIC 解决方案
- 透过讯号完整性（SI）测试，选出理想的 SPD Hub 零组件
DDR5 RDIMM VLP 采超矮版设计，提供业界最高的 4800MT/s、5600MT/s 传输速度。模组与 Intel® Purely 平台和 1U 设备完整相容，并提供 16GB 及 32GB 容量选项。

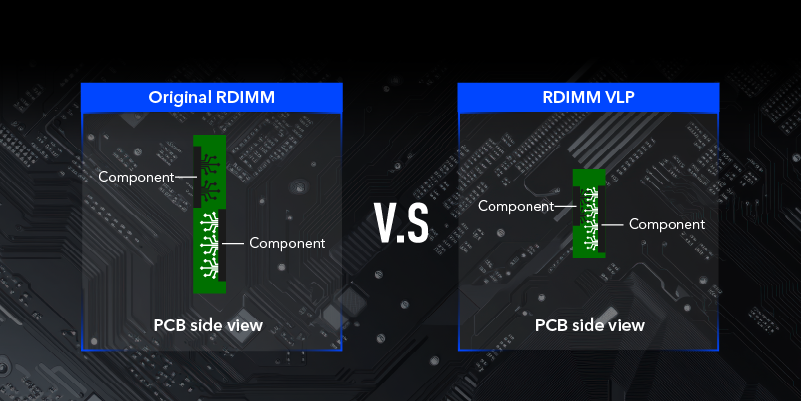

节省 40% 空间，散热效率、系统弹性再升级
DDR5 RDIMM VLP 高度仅 1.8 公分，大幅减少 40% 的占用空间。矮版设计不仅可减少 PCB 用量及资源耗费，更可改善通风条件，提升记忆体散热效率、节省风扇用电量，并让系统配置弹性更佳。
创新PCB设计，有效增强信号完整性
为应对窄版 PCB 升级至 5600 MT/s 时的信号干扰，宜鼎采用超低损耗 PCB 和 HDI（高密度互连）PCB 布局设计。此举实现了更高的元件密度、更小的板尺寸、更多元件层、更紧凑的连接以及更短的信号传输距离。
电源完整性（PI）测试：确保信号稳定性
PMIC（电源管理芯片）对于 DRAM 模块的电源管理至关重要。在电压从 1.2V 至 1.1V 的转换过程中，波动和电气噪音可能影响模块性能和稳定性。即使符合 JEDEC 标准的 PMIC，在不同主板和元器件组合中的表现也可能存在差异。

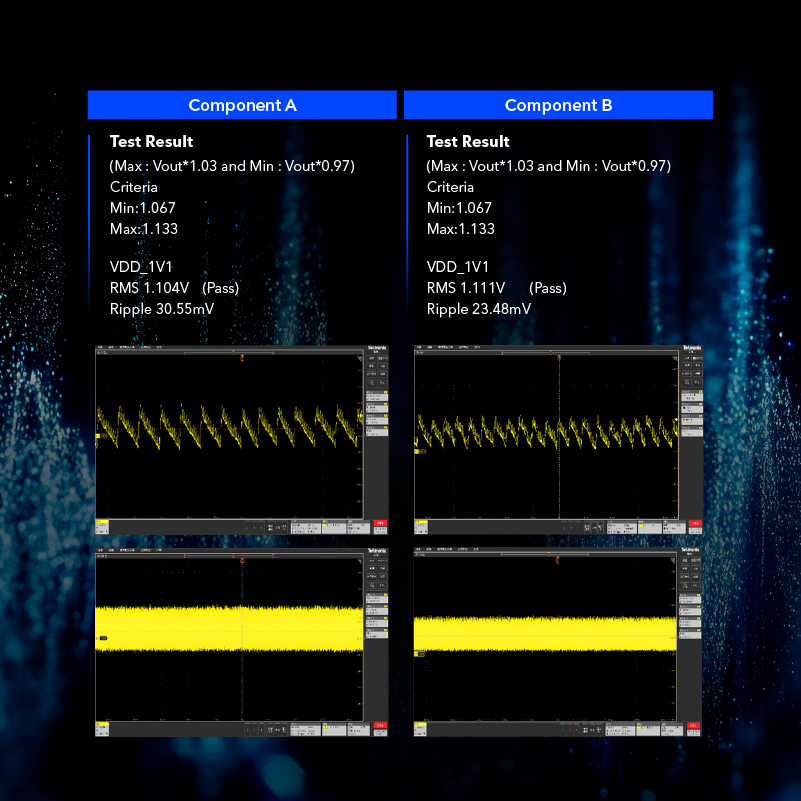

为了评估电源稳定性，宜鼎对多家供应商提供的 PMIC 进行电源完整性测试。稳定的电流是信号可靠传输的基础。如下图所示，测试结果表明，元器件 B 的输出纹波噪声低于元器件 A 。更低的纹波噪声与电压幅值意味着更好的信号稳定性，因此元器件 B 是维持 DRAM 模块性能的更可靠选择。
信号完整性（SI）测试：优化数据传输可靠性
维持信号完整性在高速数据传输中至关重要，因为来自传输线路、DRAM IC、PCB 和其它因素的干扰会导致信号失真。为确保数据的准确传输，宜鼎使用示波器测量 SPD Hub 的 I2C/I3C 信号。测试结果表明，元器件 B 偶尔会传输幅度偏低的信号，这可能引发数据不一致。
相比之下，元器件 A 保持稳定的时序与幅值特性，于数据传输可靠性和系统可靠运行不可或缺。因此，选用能确保信号完整性的元器件对内存模组稳定运行极为关键。
探索多元应用场景与成功实例
DDR5 RDIMM VLP IN 1U SERVERS
Innodisk's DDR5 RDIMM VLP modules have been key in addressing the challenges faced by 1U servers. These servers required high-speed data processing for real-time security analysis, efficient data backup and recovery, and stable performance under intensive workloads in a compact space.
规格表
| Model Name | DDR5 RDIMM VLP |
|---|---|
| DDR Generation | DDR5 Memory |
| DIMM Type | RDIMM VLP |
| Speed | 4800 MT/s, 5600 MT/s |
| Density | 16GB, 32GB |
| Function | Registered Memory with ECC |
| Pin Number | 288pin |
| Bus Width | x80 |
| Voltage | 1.1V |
| PCB Height | 0.738 Inches |
| Operating Temperature | 0°C ~ 95°C (Tc) |
| 30μ” Gold Finger | Y |
| Anti-Sulfuration | Y |
产品料号
型号 | IC 配置 | Rank | 温度 | 简介 |
M5R0-AGS2CCVP | 2G x 8 | 1R x 8 | 0°C ~ 95°C (Tc) | DDR5 4800 16GB RDIMM VLP |
M5R0-AGM2CCVP | 2G x 8 | 1R x 8 | 0°C ~ 95°C (Tc) | DDR5 4800 16GB RDIMM VLP |
M5R0-BGS2DCZQ | 2G x 8 | 2R x 8 | 0°C ~ 95°C (Tc) | DDR5 5600 32GB RDIMM VLP |
M5R0-BGM2DCZQ | 2G x 8 | 2R x 8 | 0°C ~ 95°C (Tc) | DDR5 5600 32GB RDIMM VLP |
